| 材质 | 钛合金 |
|---|---|
| 流量 | 79-331 |
| 排出口径 | 2.3 |
| 汽蚀余量 | 2.3 |
| 吸入口径 | 120 |
| 性能 | 卫生 |
| 扬程 | 17.3-84.8 |
| 原理 | 离心泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 半开式 |
| 叶轮吸入方式 | 单吸式 |
| 许过最大粒径 | 34 |
100ZJ-I-A46渣浆泵、灰渣泵、浓浆泵、杂质泵
泵的型式、结构特征与型号
ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。

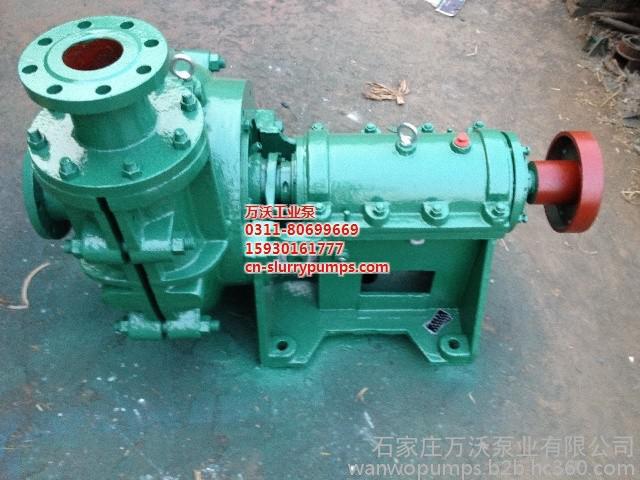

1.ZJ型渣浆泵的结构特征与型号
(1)ZJ型渣浆泵的结构特征
① 泵头部分
ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。

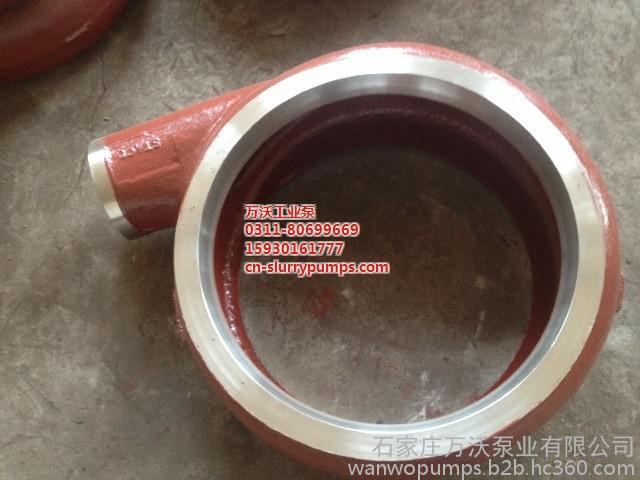

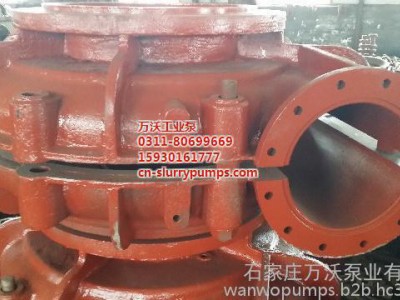

ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括涡壳、前护板、后护板），或用橡胶制作（包括前涡壳、后涡壳）。

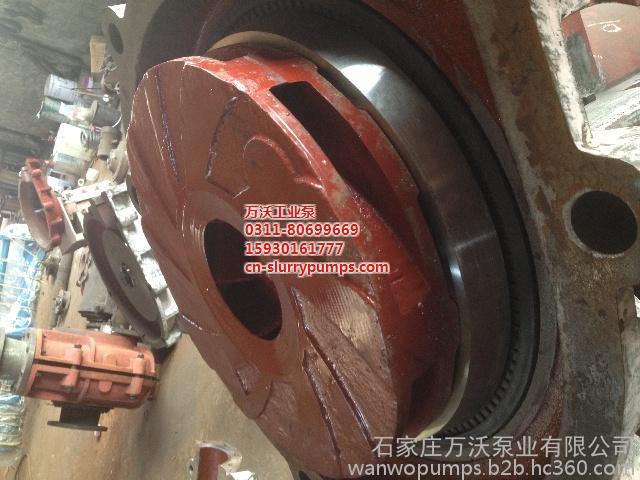

叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚。背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为
螺纹联结。
轴封装置有副叶轮＋填料组合密封、填料密封、机械密封三种型式，见图1。
副叶轮＋填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成，见图1中5。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成，见图1中5b。
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a。

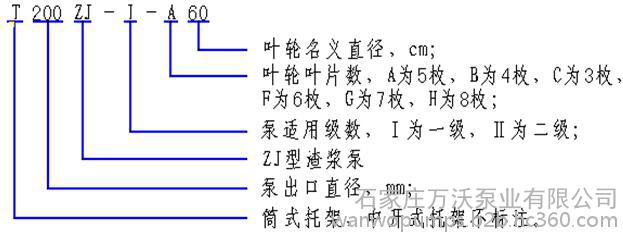

筒式托架均采用油脂润滑，主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、油杯、挡水盘、拆卸环等零件组成，见续图1中16b。筒式托架只适用于200ZJ及以下功率较小的泵型，目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格。
ZJ型泵的具体结构参见图1。
图1.
100ZJ-I-A46渣浆泵、灰渣泵、浓浆泵、杂质泵
