一、产品简介

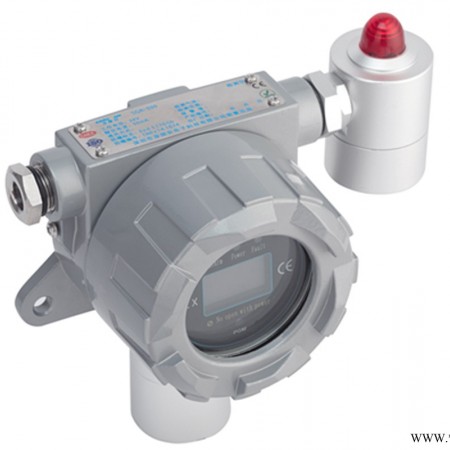

SGA-500B-C8H10二甲苯检测仪是深国安电子运用十多年技术经验，独立研发设计的一款固定式、液晶显示型甲苯气体检测仪。信号默认为4－20mA电流输出。产品运用当前的微电子处理技术，搭配国外气体传感器，可快速、准确地检测目标气体。产品为气体检测行业的三防设计：防高浓度过载（带自我保护功能）、防止人员误操作（内置按键+可还原出厂设置）、防雷击（三级标准）。本质安全型电路设计，配备铝合金防爆外壳，即使恶劣环境下，也能安全使用。
SGA-500B-C8H10二甲苯检测仪为气体扩散式。检测原理为当目标气体进入气体探头部分后，内部的传感器会时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。客户可通过采集这些信号，与深国安公司的SGA-800A、SGA-800B、SGA-800C系列气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，产品内部配有2组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，限度地保障您的生命和财产安全。
SGA-500B-C8H10二甲苯检测仪还可根据客户需求，选配声光报警、红外遥控器、管道式气杯、泵吸式气杯等。
别名：
抗干扰型C8H10检测仪、防爆型二甲苯变送器、隔爆型二甲苯探测器、二甲苯报警器、二甲苯探头、二甲苯检测装置、二甲苯报警装置、二甲苯分析仪、C8H10气体检测模块、PID式C8H10传感器、4－20MA信号输出C8H10报警器、固定式带液晶显示型C8H10气体检测仪、三防设计二甲苯检测仪
二、产品特点
● 本质安全型电路设计、安全可靠；
● 大屏幕液晶显示，可24小时在线监测，实时显示气体浓度；
● 国外气体传感器，反应速度快、误差率低、抗力强；
● 200多种气体，多种量程、多种信号输出可供选择；
● 强大的声光报警功能， 声响在85dB以上；
● 客户可根据需要，自行设定报警点等功能；
● 内置按键+恢复出厂设置功能，避免人员误操作；
● 自带全量程温度补偿和数据修正功能，提高了产品的精度性和稳定性；
● 2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用；
● 可通过遥控器，免开盖对检测仪进行报警点、零点调整和目标点标定；
● 的结构设计，安装、布线简单方便，节约成本。
● 铝合金铸体防爆外壳，安全有保障；
● 防爆证等级：ExdIICT6 Gb
● 防爆证编号：CNEx14.1674
● 防护等级：IP65
三、产品参数
检测气体 | 二甲苯 | ||
化 学 式 | C8H10 | ||
检测原理 | PID光电离子，半导体 | ||
量 程 | 0－20、50、100、200、1000、2000PPM、5000PPM可选（更多量程请咨询） | ||
分 辨 率 | 0.005PPM、0.01PPM、0.1PPM、1PPM、5PPM（根据量程和传感器而定） | ||
检测方式 | 气体扩散式、管道式、泵吸式可选 | ||
安装方式 | 靠墙面安装（离气体泄漏源最近的地方） | ||
输出信号 | 4－20mA电流信号 (还可提供0-5V范围内的电压输出) | ||
设计标准 | GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 | ||
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 | ||
级 别 | 工业级 | 显示方式 | 液晶显示 |
工作电压 | DC 12－30V | 外壳材质 | 铝合金铸体 |
精 度 | ≤±3% | 声光报警 | LED灯+≥85dB (选配) |
响应时间 | ≤30S（T90） | 继 电 器 | 2组(1A/24VDC) (选配) |
重 复 性 | ≤±2% | 防爆等级 | ExdⅡCT6 Gb |
线性误差 | ≤±2% | 防爆证号 | CNEx14.1674 |
零点漂移 | ≤±1%（F.S/年） | 防护等级 | IP65 |
工作温度 | ～+50℃(特殊要求请咨询) | 计 量 证 | 可选 |
工作湿度 | ≤95%RH无结露 | 线 制 | 两线制或三线制可选 （分线式） |
工作压力 | 86～106Kpa | 固定位置 | 2处 |
功 耗 | ≤1.5W (24V DC) | 进 线 口 | M20*1.5 |
尺 寸 | 168mm×140mm×93mm | 出 线 口 | M20*1.5 |
覆盖半径 | ≤7.5米 | 设计寿命 | 2～5年（根据传感器而定） |
重 量 | 约1.5Kg | 出厂恢复 | 有 |
附 件 | 包装盒、说明书、合格证、出货单、各一份 | ||
四、应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、 输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、设备监测等。
五、订购说明
型 号 | SGA-500A | SGA-500B | SGA-500C | SGA-500D | SGA-500E | SGA-500F |
检测气体 | 常见可燃及各种有毒气体 | |||||
检测原理 | 催化燃烧、半导体、电化学、红外线、PID光电离子、热传导式 | |||||
显示 | 液晶显示 | 液晶显示 | 液晶显示 | 无显 | 无显 | 无显 |
输出信号 | RS485 | 4-20mA | 无线 | 无线 | RS485 | 4-20mA |
线制 | 4线 | 2线或3线 | 无线 | 无线 | 4线 | 2线或3线 |
※另有高精度、高配型可供选购：
美国芯片+智能电路+气体传感器+红外遥控+1对1售前、售后服务！
型号后缀为：－G
