流量:3～846m3/h
扬程:50～1450m
进口口径:40～350mm
工作条件
转速:2950、1480r/min
进口工作压力:≤1.0Mpa
工作温度:-20～+160℃结构特点
该系列泵为卧式安装，吸入口为垂直向上，吐出口方向为垂直向上，根据需要也可以改变水泵进出口结构形式。主要由壳体部分，转子部分。平衡机构。轴承部分及密封部件组成。该系列泵特点如下:
● 采用高效的叶轮、导叶水力组合元件和离可靠性的摩擦副结构组合设计，保证长期运行的高效率和稳定性。
● 采用安全可靠的泵体密封设计，按不同的压力等级，泵体采用金属面硬密封和O形密封圈密封。次高压和高压泵拉紧螺栓采用高强度合金钢，有效保证泵体级间密封性。
● 采用经过长期运行考核的零部件组合设计，保证泵组的高耐用性和零件的可互换性。
● 泵转子近似刚性转子和适当的级间密封环长度，可保持足够的支撑力，提高了泵转子运行的可靠性。
● 轴向力平衡采用水力自动平衡盘或双平衡鼓装置，可防止在泵启停时平衡盘(鼓)和平衡套磨损或咬死。
● 为防止在不同转速、温度变化的影响。泵采用*的结构设计和制造工艺，使泵具有良好的抗热冲击性能，提高了泵运行的可靠性。
● 泵结构充分考虑在不拆卸进出口管路的条件下，快速更换机械密封、平衡装置和轴承组件，大大缩短检修时间。
● 传动和转向:泵通过弹性联轴器由原动机直接驱动，也可以根据工程需要配液力藕合器或汽轮机，实现泵组调速，到达节能目的。从原动机端看，泵为顺时针方向旋转。

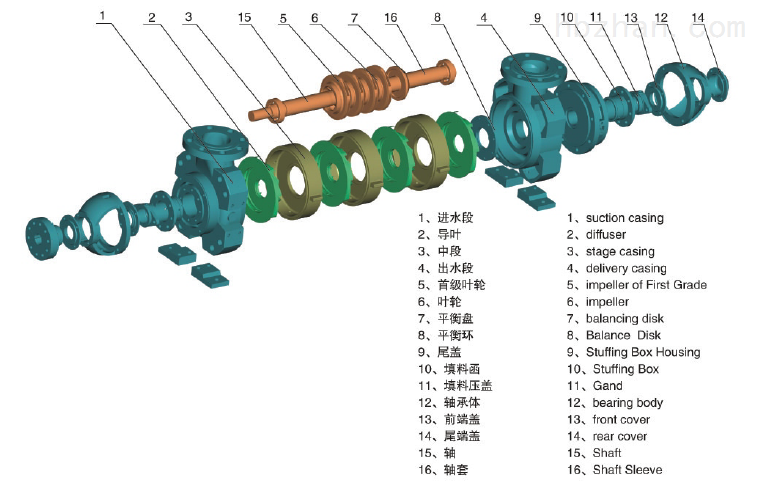

结构图

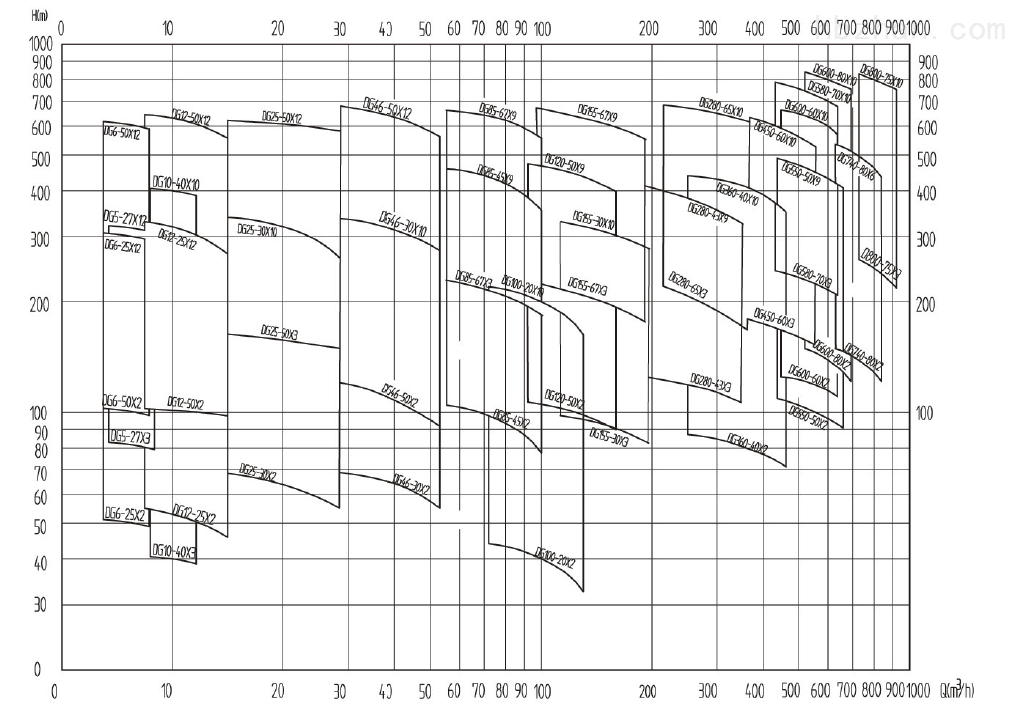

型谱图
