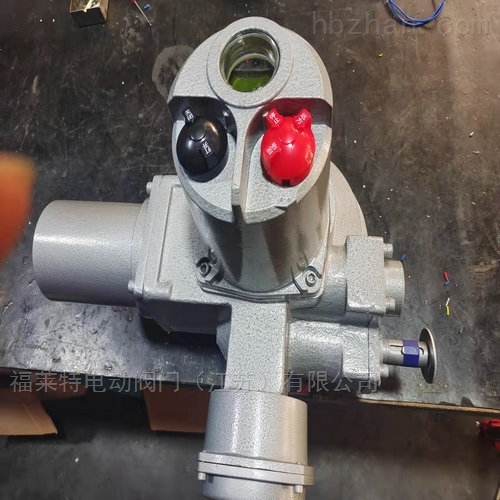

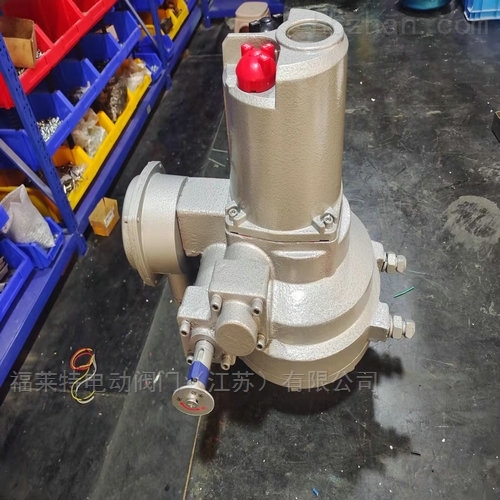

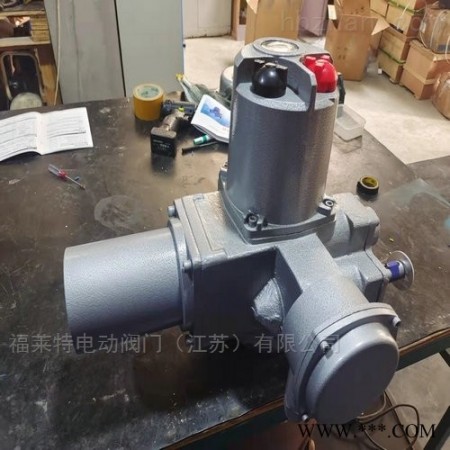

部分回转电动执行器名称: 部分回转(Q)电动执行器型号: DQW10规格: DQW10-Q8000介绍一、操作模式1.1现场操作执行器的电气罩上配有两个旋钮，一个是方式选择旋钮（红钮），一个是操作旋钮（黑钮）。若进行现场电动操作，需要将＂红钮＂置于“现场”位置，然后用＂黑钮＂对执行器进行控制。
1.1.1 点动操作
将＂黑钮＂旋到“关闭”位置，并保持不动，此时执行器向关闭方向运动。一旦放开旋钮，旋钮会自动回到原始位置，关闭方向的运动则马上停止；
将＂黑钮＂旋到“打开”位置，并保持不动，此时执行器向打开方向运动。一旦放开旋钮，与关闭方向运动类似，执行器的动作便马上停止。
1.1.2 保持操作
将＂黑钮＂旋到“关闭”位置，此时执行器向关闭方向运动。然后放开旋钮，旋钮会自动回到原始位置，但执行器向关闭方向的运动仍会继续进行，直到停止动作的条件满足（如过力矩、到达关限位等）；
将＂黑钮＂旋到“打开”位置，此时执行器向打开方向运动。然后放开旋钮，与关闭方向运动类似，执行器向打开方向的运动会继续进行，直到停止动作的条件满足（如过力矩、到达开限位等）。
1.2远控操作
1.2.1远程开关量控制
进入远程开关量控制方式的条件：1、方式旋钮在“远方”位置；
2、执行器接线盒上第25号端子上无电压输入。
1.2.2 远程自动控制
进入远程模拟量控制方式的条件：1、方式旋钮在“远方”位置；
2、执行器接线盒上第25号端子上有电压输入；
3、按“工作参数设定”中的第2.4.3.1项，对用户发出的比例控制电流进行过重新标定。
3.3 技术参数
3.3.1部分回转电动装置技术参数见表1
名称:一体化防爆电动装置
型号:QB系列
规格:扭矩：100-20000N.M
名称:部分回转电动执行器
型号:DZW/DQW
规格:扭矩50-20000N.M
名称:Z系列阀门电装
型号:DZW系列
规格:扭矩：100-10000N.M
