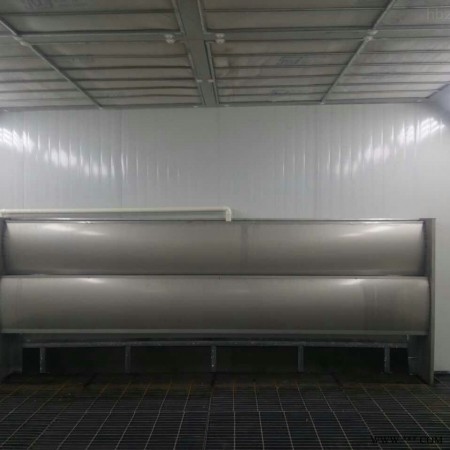

废气处理喷漆水帘柜主要由喷漆室、底架可调节脚杯、水箱、侧板及顶板（采用螺栓联结）、正面溢水槽，水帘板、涡旋板、引水板、挡水板、正面水帘板、漆雾净化、气水分离室、水过滤箱、水循环系统、防爆照明装置、轴流风机、水泵及管件及控制系统等部件组成。可根据客户要求或不同工件设计，一般材料有：不锈钢板、镀锌板、冷扎板。常规单工位W1.2-1.5米，双工位2-2.4米，H2.0-2.1米三面水帘，单工位、双工位及多工位，单面水帘柜，背靠背水帘柜，常用风机可用轴流风机及离心风机，水循环经过废水处理池，管道水泵。
废气处理喷漆水帘柜的工作原理是将喷漆过程中喷枪喷出来的废气俗称漆雾限制在一定的区域内进行过滤。再通过吸水泵循环将水箱内的水抽至上部水槽，由水槽溢流至水帘板，通过水帘板形成水帘，同时利用高速气流所产生的冲击作用，经旋流板将水卷起来使水雾化来洗涤空气，净化漆雾，经挡水板则将空气中的水雾阻挡下来，未被吸附微余的漆雾二次进入一级高效过滤芯片，经过层层的环保球曲线减压、高压喷淋，漆雾及废气开始迅速冷却凝华变成尘粒，处理后的空气通过风机与排风管道排出车间外面，能够使操作者在符合国家卫生条件和安全规范的工作环境中工作，促使企业生产效率更高。
