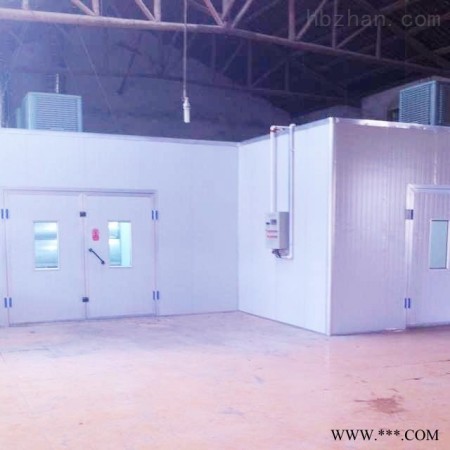

大型机械喷烤漆房构成：大型机械喷烤漆房-喷漆废气处理设备

室体：作用是把过喷的漆雾限制在一定的范围内，再用通风装置使漆雾沿移动的方向流至过滤装置进行处理。室体由室壁、室顶和地面格栅组成。室壁由岩棉保温板制成，带有玻璃窗。室顶置于室壁上面，设有均风过滤装置。

供风系统：用于向喷漆烤漆房提供洁净的和温度适宜的空气，以满足生产工艺的需要。喷漆时要求喷漆烤漆房内温度为20～25℃（夏季为室温），风速≥0.3m／s，正压4～8Pa.烤漆时要求喷漆烤漆房内温度为（70±3）℃，保温 2h，然后通风降温并保持在（20±3）℃

排风系统：选用离心风机，保证喷漆室处于微正压状态，防止车间内不洁气体或灰尘进入喷漆室。

过滤和捕集漆雾系统：送风机进口设有无纺布过滤袋，喷漆烤漆房上部进风口设有意大利进口的高效无纺布过滤布，用于将空气中颗粒较大的尘埃滤掉。除尘率3μm，效率＞95％。地面回风道过滤采用玻璃丝滤料。

照明设施：照明灯设在喷漆烤漆房内室壁高低处位置，照度≥l000Lx。

大型机械喷烤漆房维护保养：大型机械喷烤漆房-喷漆废气处理设备

　1、每天清洁房内墙壁、玻璃及地台底，以免灰尘和漆尘积聚，　　2、每星期清洁进风隔尘网，检查排气隔尘网是否有积塞，如房内气压无故增加时，必须更换排气隔尘网;　　3、每工作150h应更换地台隔尘纤维棉;　　4、每工作30oh应更换进风隔尘网，　　5、每月清洁地台水盘，并清洗燃烧器上的柴油过滤装置;　　6、每个季度应检查进风和排风电动机的传动皮带是否松弛。　　7、每半年应清洁整个烤漆房及地台网，检查循环风活门、进风及排风机轴承，检查燃烧器的排烟通道，清洁油箱内的沉积物，清洗烤漆房水性保护膜并重新喷涂。　　8、每年应清洁整个热能转换器，包括燃烧室及排烟通道，每年或每工作1200h应更换烤漆房顶棉。
