文丘里水膜除尘设备概述

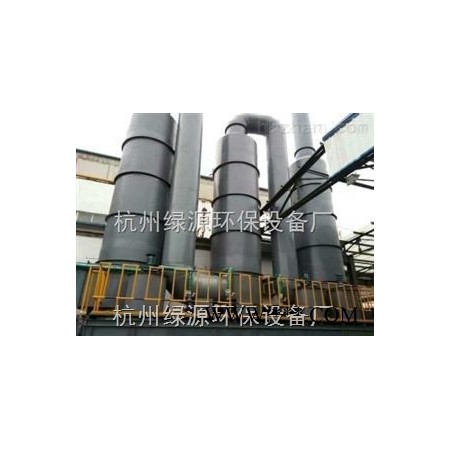

文丘里水膜除尘设备主要由文丘里、主筒体、上部注水槽、下部溢水孔、清理孔、副筒体和连接烟道（钢混结构）等组成，其工作原理是：含尘气流通过进口烟道进入文丘里，在喉部的入口被水均匀的喷入，由于烟气高速运动，因此喷入的水被其溶化成细小的水雾，湿润了烟气中的灰料。在这个过程烟气中的灰料被湿润，使它的重量加大而有利于被离心分离，在高速呈絮流状态中，由于水滴与尘粒的重量差别较大，它们的速度差也较大。这样，灰粒与水滴就发生了碰撞凝聚，尤其是粒径细小的灰尘可以被水雾水溶，这些都为灰料的分离做好充分的准备。主筒体是一个圆形筒体，水从除尘器上部注水槽进入主筒，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过主筒体上部锥体部分进行脱水处理进入副筒后再进行沉降、分离脱水，净化后的烟气通过副筒体下部排入引风机，完成整个工作过程。
