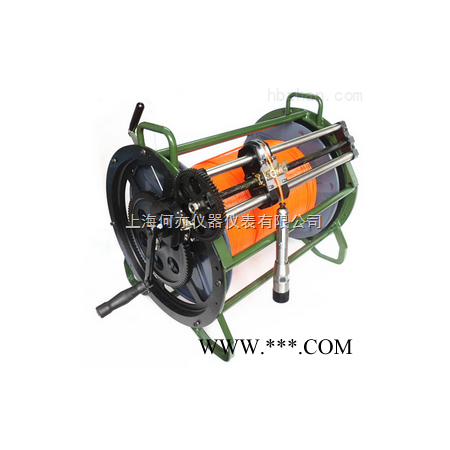

FD-61K 改进型测井绞车

FD-61K 改进型测井绞车简介：

    FD-61K 改进型测井绞车是FD-61K 轻便测井绞车的衍生产品。除具有原绞车的性能外，还增加了电缆自助排线、微距等功能。并加长、加大了绕线盘，使测井电缆长度增加到2000米。整套测井绞车由绞车、电缆、电缆接头和井口滑轮组成。

FD-61K 改进型测井绞车主要特点

一、绞车架

  由绞车框架、绕线盘、摇手柄、传动装置、刹车装置、集流器、棘轮离合器、排线装置、输出插座组成。

1. 摇手柄采用快速装置，只需旋转把手上一枚六角螺钉，就安装

2. 刹车装置可通过取下手柄来调节定住螺母，达到*刹车状态

3.集流器由三只集流环与六只碳刷配对接触组成，传输可靠耐用

4. 电缆输入与集流器输出的插座为七芯防水插座，插座1-2芯为讯号，3-4-5芯为电源，6-7芯为接地

二、电缆

  采用三芯塑套电缆。

三、电缆接头

采用同轴三芯插座（内芯：讯号；中芯：电源；外芯：接地）。Φ40mm不锈钢外套，可直接与FD-3019探棒配合使用。

四、井口滑轮

井口滑轮作为电缆入井导向用。

FD-61K 改进型测井绞车主要技术参数

1. 满盘电缆长度：2000m

2. 绞车架外形尺寸：620mm×600mm×580mm

3. 绞车架净重：36kg

    电缆重：24kg/km

  总重：84kg（满盘2000m）

4. 电缆外径：Ф4.5mm
