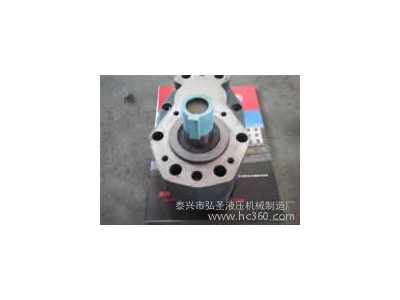

TXCB-B系列特制稀油润滑设备专用油泵

产品简介:TXCB-B系列特制稀油润滑设备专用油泵，是本厂根据稀油润滑设备的实际需要研制而成的专用油泵。此泵噪音底，结构紧凑，工作可靠，输油平稳。安装尺寸完全类同CB-B系列齿轮油泵，因此可换同排量的齿轮油泵。

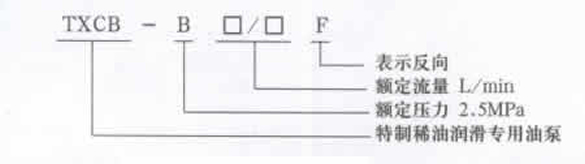

TXCB-B系列特制稀油润滑设备专用油泵型号说明：

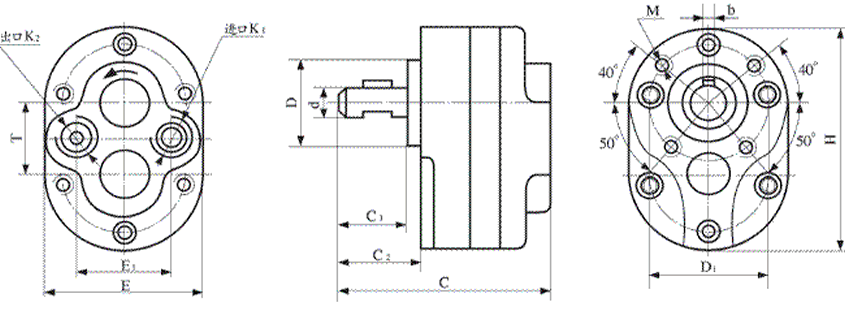

TXCB-B系列特制稀油润滑设备专用油泵外形图：

TXCB-B系列特制稀油润滑设备专用油泵技术参数：

TXCB-B系列特制稀油润滑设备专用油泵技术规格：

备注：

1.可根据客户需要进出油口尺寸改用管螺纹，“G”螺纹。

2.可根据客户要求设计制造进出油口在两侧的油泵。

齿轮泵的使用与修理？

　　【解答】（一）使用

　　①。齿轮泵的吸油高度一般不得大于500mm；

　　②。齿轮泵应通过挠性联轴器与电机相连，以免单边受力，容易造成齿轮泵泵轴弯曲。单边磨损和泵轴油耗失效；

　　（二）修理

　　齿轮泵使用较长时间后，齿轮各相对滑动面会产生磨损和刮伤。端面的磨损导致轴向间隙增大，齿轮圆的磨损导致径向间隙增大，齿形的磨损噪声增大

　　1.齿轮

　　①齿形修理：用细纱纸或油石去除拉伤或已磨成多棱形部位的毛刺，再将齿轮啮合面调换方位适当对研，清洗后可继续使用。但对于用肉眼能观察到的严重磨损件，应与更换；

　　②。端面修理：轻微磨损者，可将两齿轮同时放在0#砂纸上擦磨抛光。磨损拉伤严重时可将两齿轮同时放在平磨床上磨去少许，再用进相砂纸抛光。此时泵体也应磨去同样的尺寸。两齿轮厚度差在0.005mm以内，齿轮端面与孔的垂直度都应控制在0.005mm以内；

　　③。齿顶圆：齿轮泵的齿轮在径向不平衡力F作用下，一般会出现磨损。齿顶圆磨损后，对低压齿轮泵的容积效率影响不大，但对高中压齿轮泵，则应考虑电镀外圆或更换齿轮。

　　2.泵体

　　泵体的修复主要是内腔与齿轮齿顶圆相接面，且多发生吸油侧。如泵体属于对称型，可将泵体翻转180度安装再用。

　　3.前后盖

　　前后盖主要是装配后，与齿轮滑动的接触端面的磨损与拉伤，如磨损和拉伤不严重，可以研磨端面修复。磨损拉伤严重，可在平面磨床上磨去端面上之沟痕。但此时，困油卸荷槽的深度变浅，对消除闭死容积的困油不力；

　　4.泵轴

　　齿轮泵泵轴的失效形式主要是与滚针轴承相接触处容易磨损，少量的产生弯折。如果轻微磨损，可以抛光修复。如果磨损严重，则需重新加工，长短轴上的键槽对中心线有平行度和对称度要求，装在轴上的平键与齿键槽的配合间歇均不能过大，轴不得在齿轮内产生径向摆动，轴颈与安装齿轮部分轴的配合表面的同心度为0.01mm，两轴颈的同心度为0.02-0.03mm.
