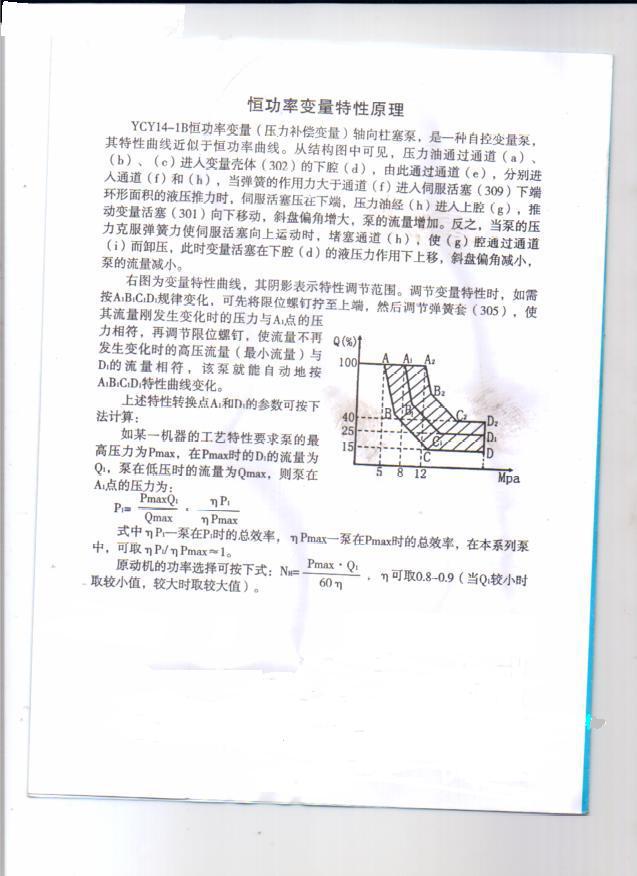

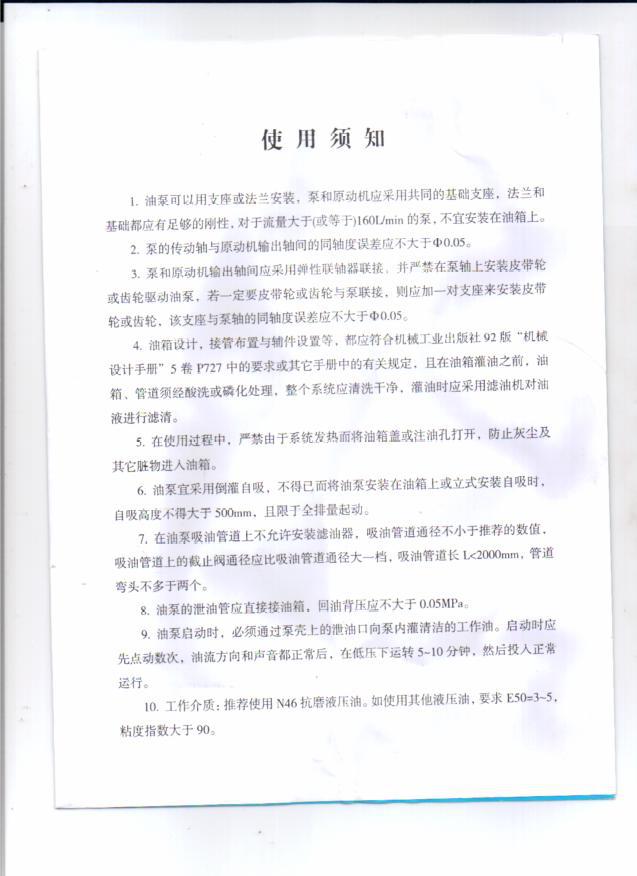

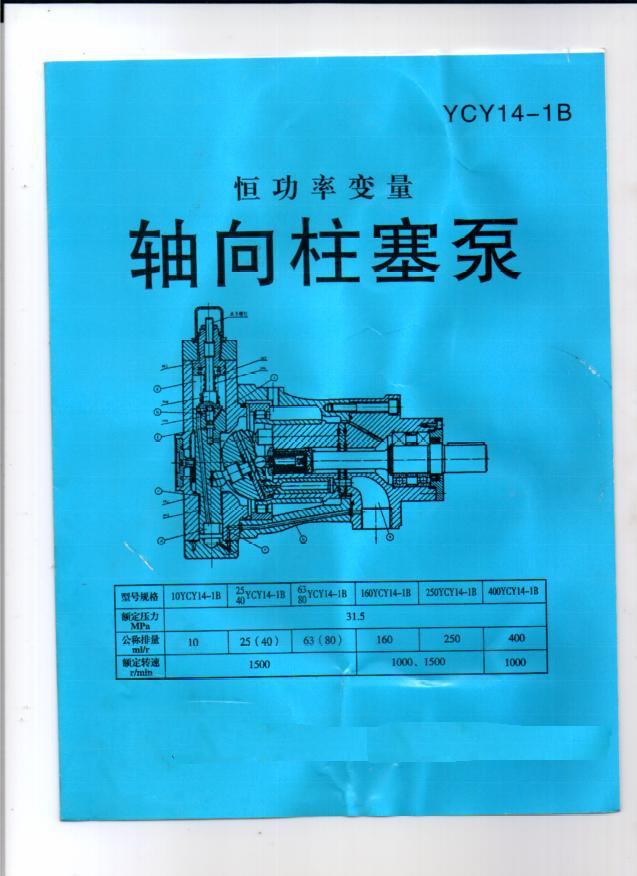

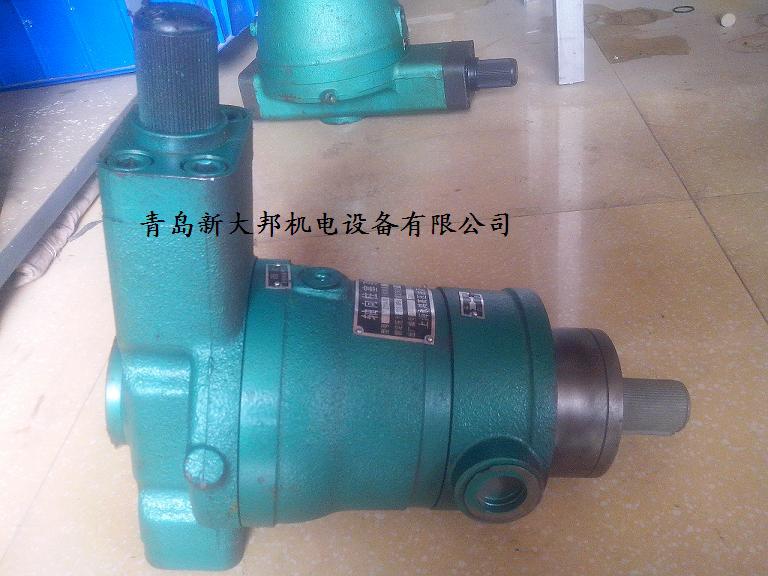

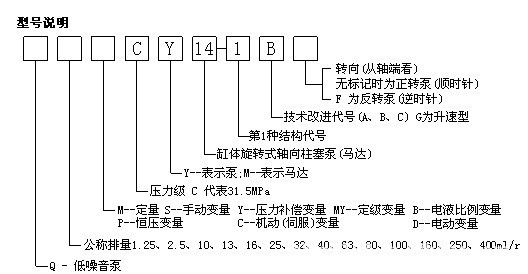

【YCY14-1B压力补偿变量泵结构原理简述】 　　该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。 　　反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。　　上图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。　　调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵**自动地按A1B1C1特性曲线变化。　　这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：　　例如：已知某一机器的工艺特性要求泵的**大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：　　其中：ηP1—泵在P1的总效率　　ηPmax—泵在Pmax的总效率　　在本系列泵中，可取ηP1/ηPmax≈1　　原动机的功率选择可以按下式：　　NH=Pmax·Q1/60η　　其中h可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。） -------------------------------------------------------------------------------- 　【SCY14-1B手动变量泵工作原理及结构图】 -------------------------------------------------------------------------------- 　【主要参数】 推荐管道尺寸（不可逆泵用） 型号 进口 出口 回油口 10YCY14-1B 22×16 18×13 10×8 25YCY14-1B 34×24 28×20 10×8 40YCY14-1B 34×24 28×20 10×8 63YCY14-1B 50×38 42×30 12×10 80YCY14-1B 50×38 42×30 12×10 160YCY14-1B 63×46 40×38 18×15 250YCY14-1B 75×35 63×46 18×15 型号规格 10YCY14-1B 25YCY14-1B 40YCY14-1B 63YCY14-1B 80YCY14-1B 160YCY14-1B 250YCY14-1B 额定压力 (MPa) 31.5 公称排量(ml/r) 10 25 40 63 80 160 250 额定转速 1500 1000 型号规格 B b b0 (N9) b1 b2 b3 D0 D1 (f9) D2 D3 D (h6) d1 d2 d3 10YCY14-1B 172 142 8 50 88 100 75 125 150 25 M22×1.5 M14×1.5 25YCY14-1B 198 175 8 66 100 125 100 150 170 30 M33×2 M14×1.5 40YCY14-1B 198 172 8 66 100 125 100 150 170 30 M33×2 M14×1.5 63YCY14-1B 258 200 12 74 104 155 120 190 225 40 M42×2 M18×1.5 80YCY14-1B 258 200 12 74 104 155 120 190 225 40 M42×2 M18×1.5 160YCY14-1B 329 340 16 100 120 90 198 150 240 300 55 50 64 M22×1.5 250YCY14-1B 385 420 18 100 140 110 230 180 280 360 60 55 76 M22×1.5 型号规格 H h1 h2 h3 L I I0 I1 I2 I3 I4 I5 I6 t d0×h0 10YCY14-1B 288 74 100 295 40 30 4 41 86 109 194 258 28 M10×25深 25YCY14-1B 351 83 120 362 52 45 4 54 104 134 246 317 32.5 M10×25深 40YCY14-1B 351 93 120 362 52 45 4 54 104 134 246 317 32.5 M10×25深 63YCY14-1B 400 108 140 440 60 50 4 62 122 157 300 389 42.8 M12×25深 80YCY14-1B 400 108 140 440 60 50 4 62 122 157 300 389 42.8 M12×25深 160YCY14-1B 448 141 173 25 595 106 100 4 110 180 230 411 533 59 M16×35深 250YCY14-1B 576 170 210 25 291 110 100 5 112 212 272 492 629 63.9 M20×45深

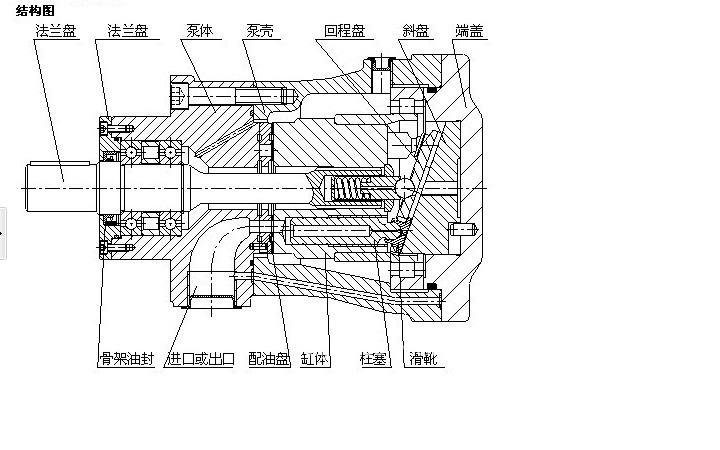

主体部分由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组体中的滑靴压在变量头（或斜盘）上。这样柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

 轴向柱塞
轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。

。
