一：概述
    IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。
　　IH型泵输送介质的温度一般为-20℃～105℃，必要时采用适当的冷却措施，可输送更高温度的液体。

    1.1 型号意义
　　IH50-32-160A-305
　　IH-国际标准化工泵
　　50-泵吸入口直径为50mm
　　32-泵排出口直径为32mm
　　160-叶轮的名义直径为160mm
　　A-叶轮外径切割代号
　　305-泵接触液体零件的材料为ZG1Cr18Ni9Ti
    1.2 性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m，设计压力1.6MPa
二、泵的结构说明

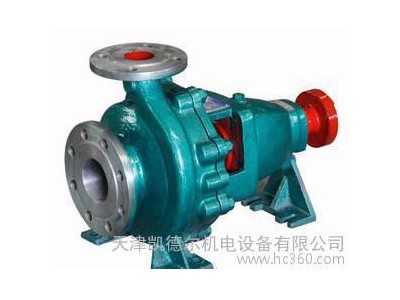

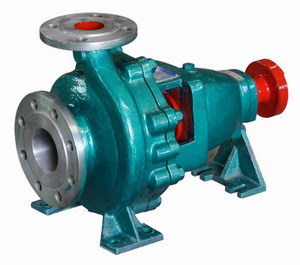

    2.1 H型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。
泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。
轴封有填料和机械密封等多种形式，可根据输送介质的性质和生产工艺的要求进行选定。

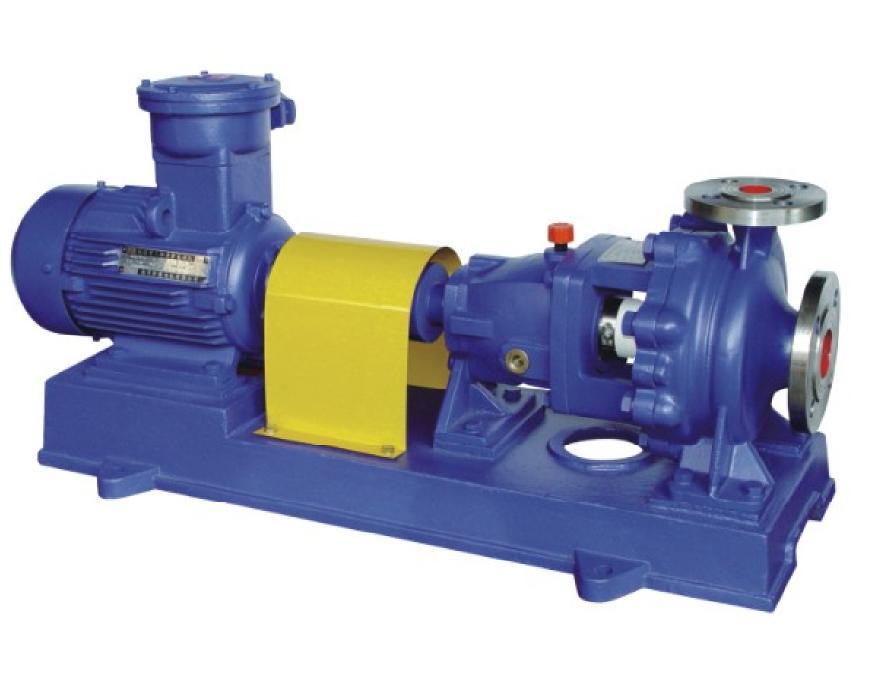

2.2 泵通过联轴器与电机联结，从驱动端看，泵为顺时针方向旋转。
2.3 材料：根据液体的腐蚀情况，可选用相适应的泵过流部分的材质。材质如下表：
