| 执行标准 | 英标 |
|---|---|
| 电压 | 380V |
| 驱动方式 | 磁力 |
| 叶轮数目 | 12 |
| 汽蚀余量 | 0.5（m） |
| 轴功率 | 0.5-7 |
| 材质 | 不锈钢 |
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 0.55KW |
| 规格 | 38*25 |
| 级数 | 单级 |
| 流量 | 1-5（m3/h） |
| 排出口径 | 38（mm） |
| 驱动形式 | 电动 |
| 输送介质 | 清水 |
| 吸程 | 25 |
| 吸入口径 | 38（mm） |
| 性能 | 变频,卫生,耐腐蚀,高压,防爆 |
| 扬程 | 5-40（m） |
| 叶轮数量 | 8 |
| 用途 | 卫生泵 |
| 转速 | 1200 |
| 执行质量标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | MY DREAM |
| 型号 | D85-67*3 |
| 质量认证 | CCC |

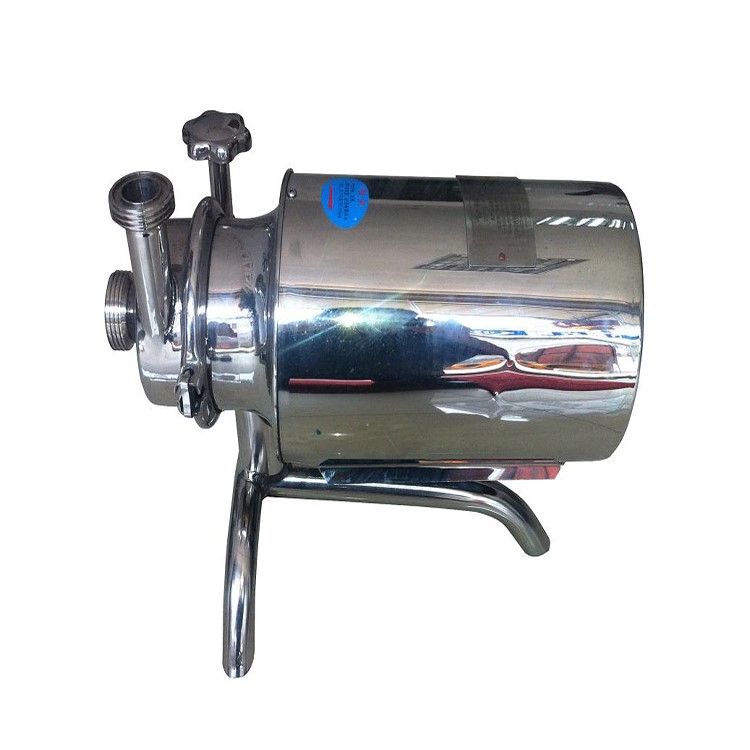

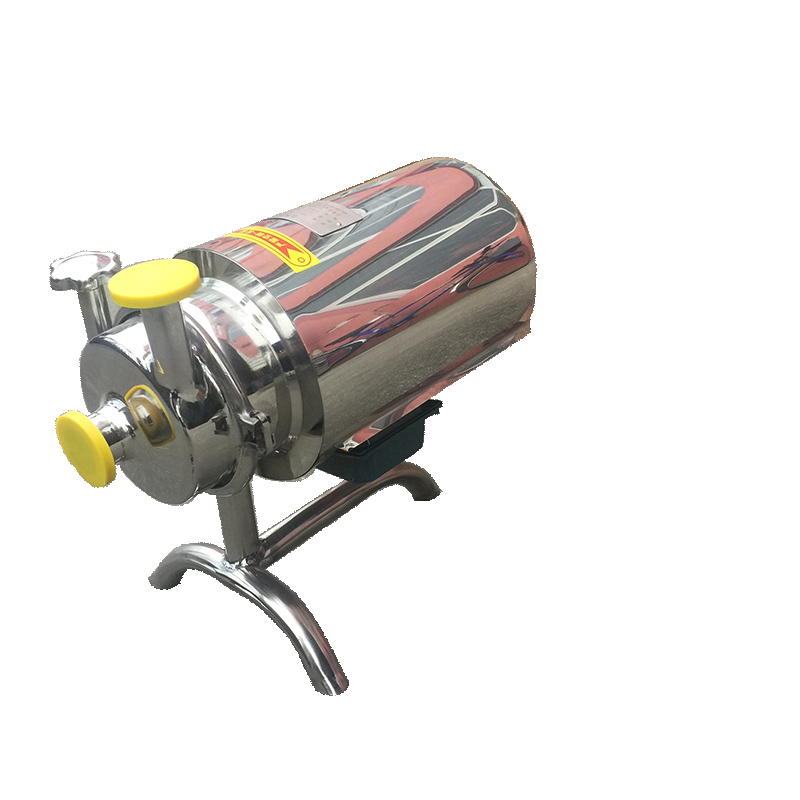

不锈钢304材质卫生级泵，手推式可移动方水泵。
一、不锈钢卫生泵,卫生级离心泵产品概述：
卫生级离心泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。工作温度80度左右。其中高扬程泵适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
二、不锈钢卫生泵,卫生级离心泵机构特点：
卫生泵由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件由304不锈钢制造。
机械轴封采用不锈钢和碳化硅定制而成。提高了耐磨性和滋润型，
电机选用了防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具尺寸间隙。
轴封采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。
卫生泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，保留了食品卫生产品的原有风味。
三、不锈钢卫生泵,卫生级离心泵使用说明：
离心式卫生安装时泵的位置必须低于吸入液面（如泵的安装位置高于吸入液面，开始抽水前需进行灌注）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，确保食品卫生。
泵的出口应安装一只蝶阀，以控制流量。不要长期在超负荷情况下操作，以免损坏电动机。
水泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。
不锈钢卫生泵、卫生级离心泵性能参数：
| 型 号 | 流量 （吨/小时） | 扬程 （米） | 电机 功率 | 进出 口径 | 外形尺寸 | 中心高度 |
| BAW-3-15 | 3 | 15 | 0.75 | 38/32 | 480×200×345 | 200 |
| BAW-3-24 | 3 | 24 | 1.1 | 38/32 | 480×200×345 | 200 |
| BAW-5-24 | 5 | 24 | 1.5 | 51/38 | 496×250×370 | 215 |
| BAW-5-36 | 5 | 36 | 2.2 | 51/38 | 496×250×370 | 225 |
| BAW-10-24 | 10 | 24 | 2.2 | 51/38 | 515×275×380 | 225 |
| BAW-10-36 | 10 | 36 | 3 | 51/38 | 515×275×380 | 245 |
| BAW-15-24 | 15 | 24 | 3 | 51/51 | 600×300×415 | 245 |
| BAW-15-36 | 15 | 36 | 4 | 51/51 | 600×300×415 | 245 |
| BAW-20-24 | 20 | 24 | 4 | 63/51 | 600×300×415 | 245 |
| BAW-20-36 | 20 | 36 | 5.5 | 63/51 | 700×320×425 | 265 |
| BAW-30-24 | 30 | 24 | 5.5 | 63/63 | 700×320×425 | 265 |
| BAW-30-36 | 30 | 36 | 7.5 | 63/63 | 700×320×425 | 265 |
| BAW-40-24 | 40 | 24 | 7.5 | 76/63 | 780×350×435 | 265 |
| BAW-40-36 | 40 | 36 | 11 | 76/63 | 820×380×445 | 265 |
一、防爆卫生泵,防爆酒精泵产品概述：
防爆酒精泵,也叫不锈钢酒精泵,防爆卫生泵,防爆离心泵,卫生级离心泵,卫生级酒精泵,卫生级酒泵。
二、机构特点：
本系列泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件由304不锈钢制造。
机械轴封采用质量的不锈钢和碳化硅定制而成。提高了耐磨性和滋润型，
电机选用了国产防爆电机，防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。
本系列泵制作精细，不易结垢，特别适用于酒业工程,制酒工业,药业工程,化工,饮料工程,等
本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，保留了食品卫生产品的原有风味。
三、使用说明：
离心式卫生安装时泵的位置必须低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，
泵的出口应安装一只蝶阀，以控制流量。不要长期在超负荷情况下操作，以免损坏电动机。
泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。
主要连接方式有:活接式,快装式,法兰式,
主要流量:3T/h,5T/h,10T/h,15T/h,20T/h,30T/h,40T/h。
扬程:16M,24M,32M
材质主要用304,304L,316,316L、采用木箱包装,确保运输过程安全可靠
在化工行业,酿酒行业，酒精行业、食品制造行业，有很多的场合,输送的液体具有易燃易爆的特性，酒精，易挥发，普通的工程管道中采用离心泵输送，电机一般是普通电机，但是一般的电机没有防爆功能,生产过程不是特别的安全，为了生产的安全，这些场合要采用防爆达四级的防爆酒精泵。防爆离心泵来输送液体，因为防爆电机在生产运转的过程不会产生火花等。
防爆离心泵，一般有外表面喷砂的，底座带螺纹调节高度的，一般材质采用304不锈钢制造，叶轮一般可采用敞开式、封闭式，转速一般防爆电机的转速相应的要低些，普通的一般为2850转，电机功率根据工作量的大小配置，进出口的连接方式可以采用灵活的多种形式，如法兰式、活接式、快装卡箍式，进出口配带阀门可以自由控制。
如果所输送的液体的液面,低于泵的安装位置，适当选用有一点自吸的，防爆自吸泵，叶轮经过自吸功能的处理，

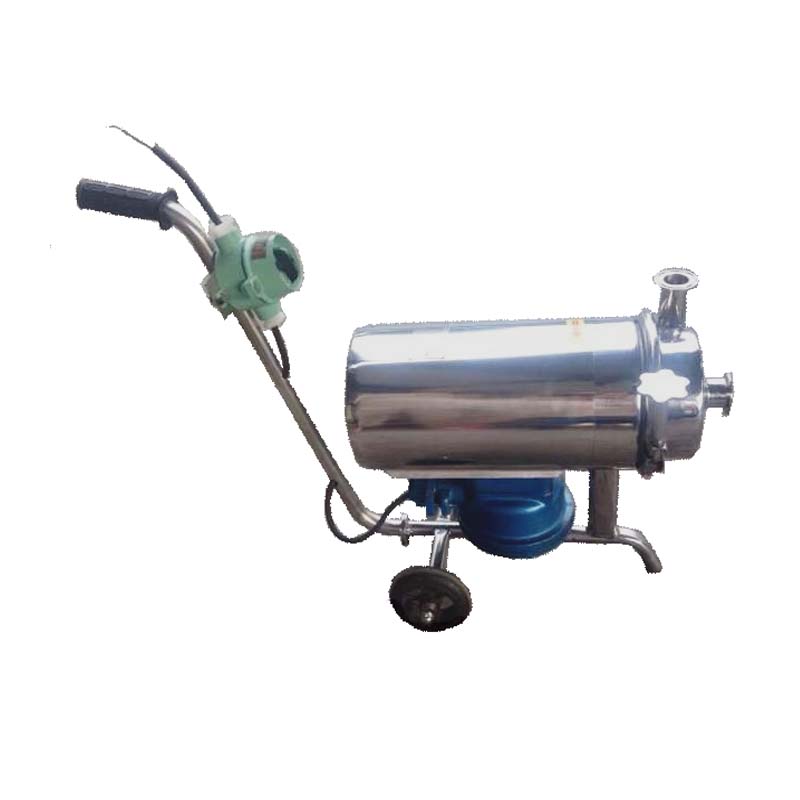

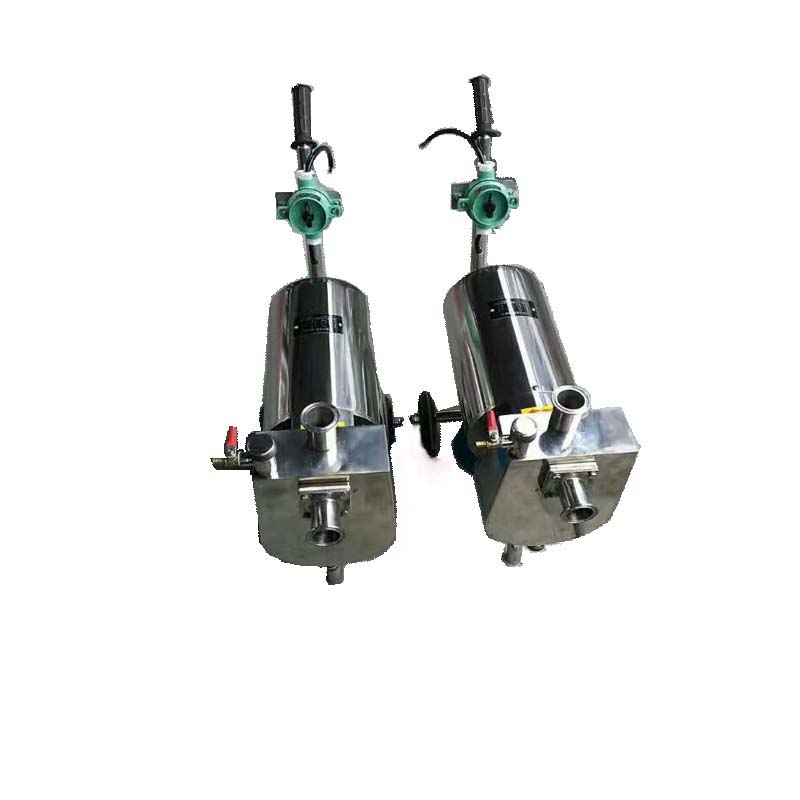

同时有的工程工作场合中，防爆离心泵的位置并不是固定于一个地方，而是要经常的变动，这样可以在防爆酒精泵的底座装上万向轮，可以到处移动，可以安装把手，开关，自由的控制，这些都可以根据客户的要求订做。
防爆酒精泵，主要流量有:1T、3T、5T、10T、15T、20T、30T、40T、50T、60T。
扬程:14M、16M、20M、24M、25M、36M。
电机功率从:0.37KW、0.5KW、0.75KW、1.5KW、2.2KW,3KW、4KW、5KW、7.5KW。
进出口:40/32、25/25、25/19、50/40、51/38、45/32、65/50、76/65。
材质:304、316、304L、316L。
表面处理方式:喷砂、镜面抛光。
进出口连接方式：法兰式、活接式、螺纹式、快装式,卡箍式。
另外，有些场合，没有三相电，那可以选用订做两相电的防爆电机，一般为0.75KW，0.37KW。
