产品型号	ZH-50B
材质	铸铁
类型	加油机
流量	1..3L/次
驱动方式	手动
适用范围	液压机械
输送介质	油泵
性能	耐磨
用途	油泵
原理	柱塞泵
品牌	东风牌试压泵
型号	ZH-50B

一、   概述

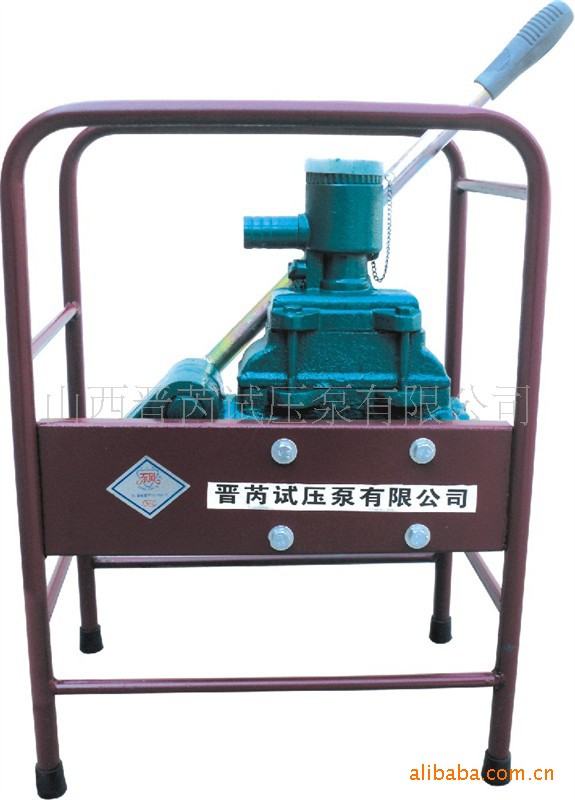

ZH-50B型手摇计量加油泵(以下简称泵),适用于抽送汽油、煤油、柴油等,具有相同粘度的其它油类液体。

该机操作时由一人摇动手柄，一人操作加油枪，液体经过计量油表，可直接读示加油总量，该型加油机还具有结构紧凑，性能可靠，移动灵活等特点。可供小型加油站、油库、野外工程施工队及其它计量加油使用。

二、   技术参数

1、进出口径       25        ㎜

2、活塞直径       100       ㎜

3、活塞行程       90        ㎜

4、往复流量       1.3      L/次

5、扬    程       15        m

6、吸    程       4         m

7、计量范围       0.1～999  L

8、计量精度       ±2       %

三、结构特点

  该型泵主要零部件有:泵架、油表、吸入室、排出室、活塞、油枪等。吸入室及排出室内装有吸入阀和排出阀，活塞外径装有两个活塞环，活塞通过连杆、泵轴及手摇柄，借助人力手摇手柄作往复运动。为了防止泵轴的泄露，采用盘根填料箱密封。流量表采用数字旋翼式油表，与泵体法兰连接。累计计量999升，在表盘侧面设有按纽，

加油枪装在排出胶管的端部，内装有弹簧阀门，握着手柄阀门打开，油液即可流出。

吸油头装在吸入胶管的端部，内装有过滤网，以阻止脏物进入泵中。

三、安装、使用

1、拆箱后请先清点随机技术文件和备件，熟悉使用说明书后再进行泵的安装。

2、打开包装箱取出总机和配件。与油枪相连接的胶管为排出胶管装在上端油表排出口;与吸油头相接的胶管为吸入胶管装在下端泵体吸入口,拧紧胶管头的喉箍.

3、泵在使用前应将泵架放在水平位置，以免阀起闭后倾斜卡死。

4、为了保证泵的计量准确，加油前将吸油头放入储油容器中，将加油枪的手柄按下，使其阀门打开，也放入储油容器中，然后往复摇动手柄，出油管开始出油时，关闭加油枪，停止摇动，将流量表回零（这样以便将进出油管中的空气排净，由于管内的空气流动，也将使流量表转动，如不需要计量，即可不必进行排气步骤）。即可进行加油。

   加油时摇动手柄应均匀，往复中的停时间尽量缩短。

型 号	每次流量   l/次	吸程  m	口径  ㎜	计量精度   ±%	外形尺寸 长×宽×高㎜	泵重  kg
ZH-50B	1.3	4	25	3	420×300×600	26
