品牌:pumplord(帕罗德）
材质:铝合金
产地:上海
起订:1台
发货:7天内
| 材质 | 铝合金 |
|---|---|
| 产地 | 上海 |
| 出口压力 | 0.83Mpa |
| 工作压力 | 0-0.83（Mpa） |
| 供气压力 | 0-8.3BAR |
| 规格 | 铝合金材质-橡胶膜片,铝合金材质-四氟膜片,不锈钢材质-橡胶膜片,不锈钢材质-四氟膜片 |
| 流量 | 7（m3/h） |
| 驱动方式 | 气动 |
| 销售方式 | 品牌经销 |
| 性能 | 防爆 |
| 扬程 | 83（m） |
| 用途 | 排污泵,污水泵,油泵,化工泵,隔膜泵 |
| 贸易属性 | 内贸 |
| 泵轴位置 | 卧式 |
| 允许颗粒值 | 3.2mm |
| 发货期限 | 7天 |
| 品牌 | pumplord/帕罗德 |
| 型号 | APL10RAPSSC |
| 打样周期 | 1-2天 |
工作原理

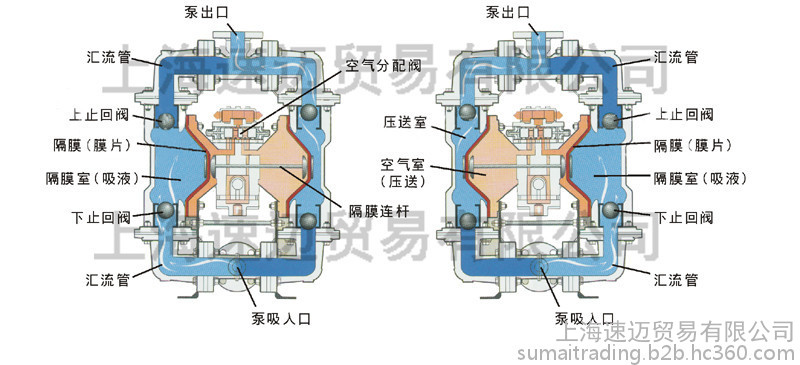

气动双隔膜泵之作动原理请参考下图。图中左右两边各有一隔膜室，每一隔膜室各有一软质隔膜在中间，其将隔膜室中之压送室及空气驱动部（空气室）隔开并密封起来。当压缩空气进入隔膜室中的空气室时，隔膜即受压往外推出，形成压送行程，在压送室的流体即受压经上止回阀﹑汇流管，而后由泵出口流出。由于两片隔膜中间以一隔膜连杆相连，当一边的隔膜往外推出压送流体往外的同时，另一边的隔膜即往内收敛，进行相反的吸液行程，使相对的空间充满液体。当隔膜到达行程终点之后，泵内的空气分配阀将自动切换位置，使空气得以切换进入另一隔膜室（空气室），反向重复上述之动作；两边的隔膜室将因此呈现交替的压送及吸液动作。

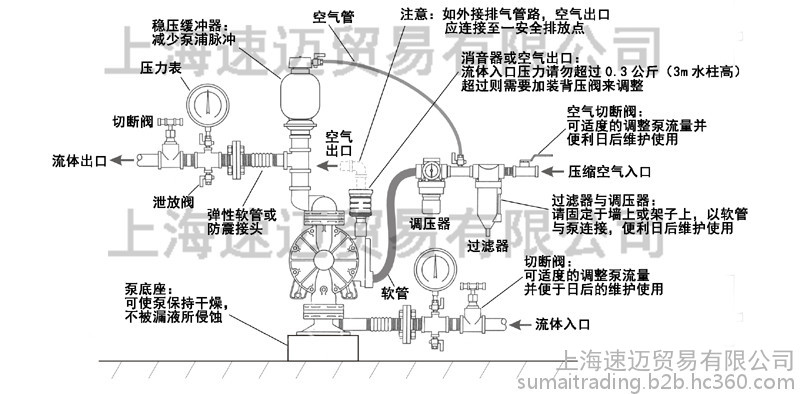

隔膜泵标准配置图
a. 隔膜泵的安装，其标准配置如上图所示：
b. 请将隔膜泵安装在距离输送的流体尽可能近的位置，且能够较容易接触到，便于维护保养。
c. 安装管路时，选择适合的管路尺寸，将管损控制在一定的范围内。还要尽可能的减小吸入管的长度和不必要的弯管及阀门，但是不要减小吸入管的半径。隔膜泵和管路之间可以安装软管或防震接头，其能够有效地减少振动并保护泵体。连接泵的管路尺寸与泵的流体出入口尺寸要相同或者大于其出入口尺寸。所有的管路配置和连接都要是密封的，否则泵的吸入能力将会降低。
注意（Caution） 隔膜泵的流体出入口应安装弹性软管或防震接头。
注意（Caution）请确保使用的管路能够承受流体的压力。
警告（Warning） 隔膜泵膜片破裂时，输送的流体可能会通过排气口排出。如果输送
的流体是毒害性的，请将排气口接到安全的排放地点。
d. 隔膜泵的流体的出入口可加装切断阀，以利于泵工作时的流量控制和维护使用。
注意（Notice）安装时请注意，泵的流体出入口及空气出入口会因泵型式的不同而有位
置上的差异。
e. 隔膜泵基座的安装可使泵保持干燥，不为漏液所侵蚀。
f. 安装二点（三点）组合可以提高压缩空气的品质，保护气阀，延长其使用寿命。
二点组合为：过滤器和调压器。
三点组合为：过滤器﹑调压器和润滑器。
过滤器（F）：能确保压缩空气的品质，延长空气阀组之寿命。
调压器（R）：可调节泵之工作压力，控制泵出口流量及出口压力。
润滑器（L）：可减少空气阀组之磨损，延长泵的使用寿命。
注意（Notice）在压缩空气管路中安装调压器和过滤器时，请注意二者的安装方向，不可反装。
g. 安装稳压缓冲器可以帮助减缓泵往复运动时产生的脉冲，提供稳定的流量输出。

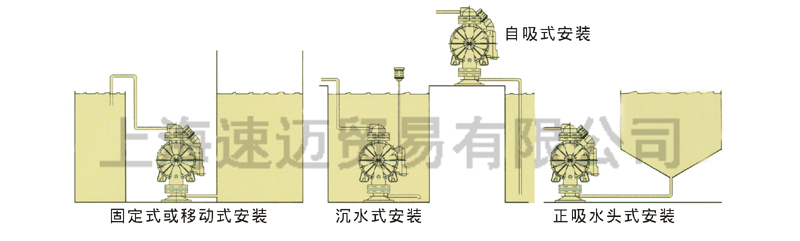

隔膜泵安装方式
a. 自吸式安装，自吸高度请不要超过4米。
b. 正吸水头式安装，其总吸入水头请不要超过3米。过高的水头压力会缩短泵的使用寿命。
c. 沉水式安装，首先请确定您选用的型号能否做沉水式安装，还要考虑泵的化学相容性。
技术参数
自吸扬程：4米
**大允许颗粒直径：3.2mm
进出口尺寸：1英寸内螺纹
压缩空气入口尺寸：1/4英寸
**大空机水流量：133L/M
**大扬程：83m水柱高
**大空气供给压力：8.3BAR
材质
泵体：铝合金、铸铁、不锈钢
膜片：PTFE(聚四氟乙烯）、山道橡胶、EPDM、氟橡胶
阀球：PTFE(聚四氟乙烯）、山道橡胶、不锈钢
阀座：PTFE(聚四氟乙烯）、不锈钢
中间体材质：环氧涂覆铝合金
重量
铝合金泵：8.6KG
铸铁泵：14.1KG
不锈钢：16.3KG

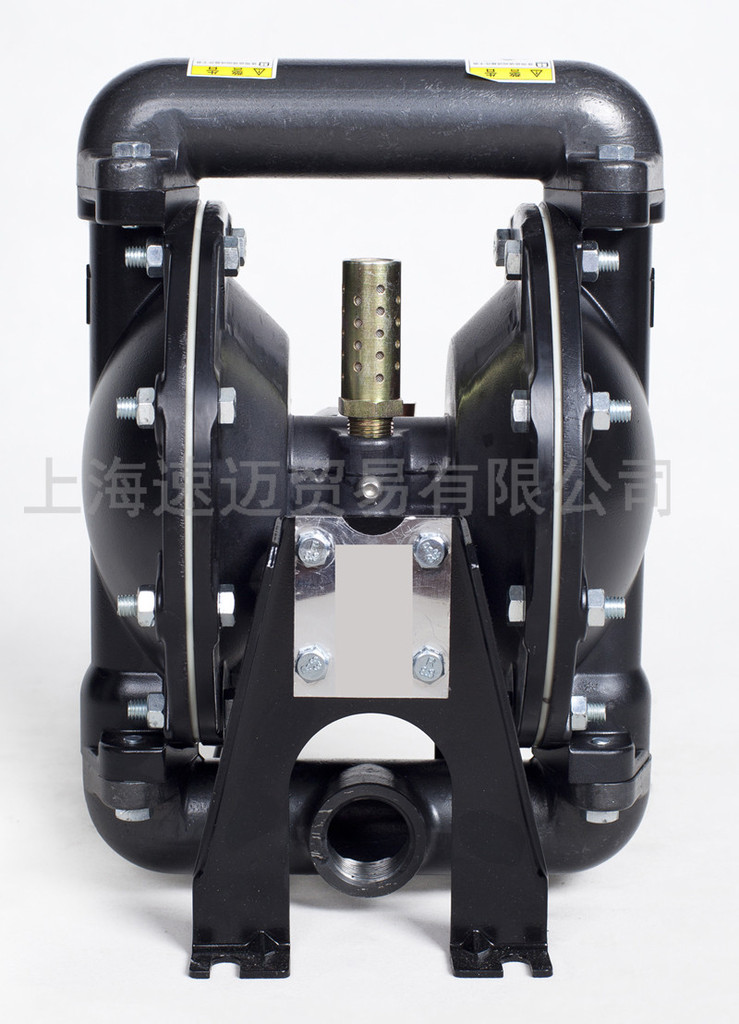

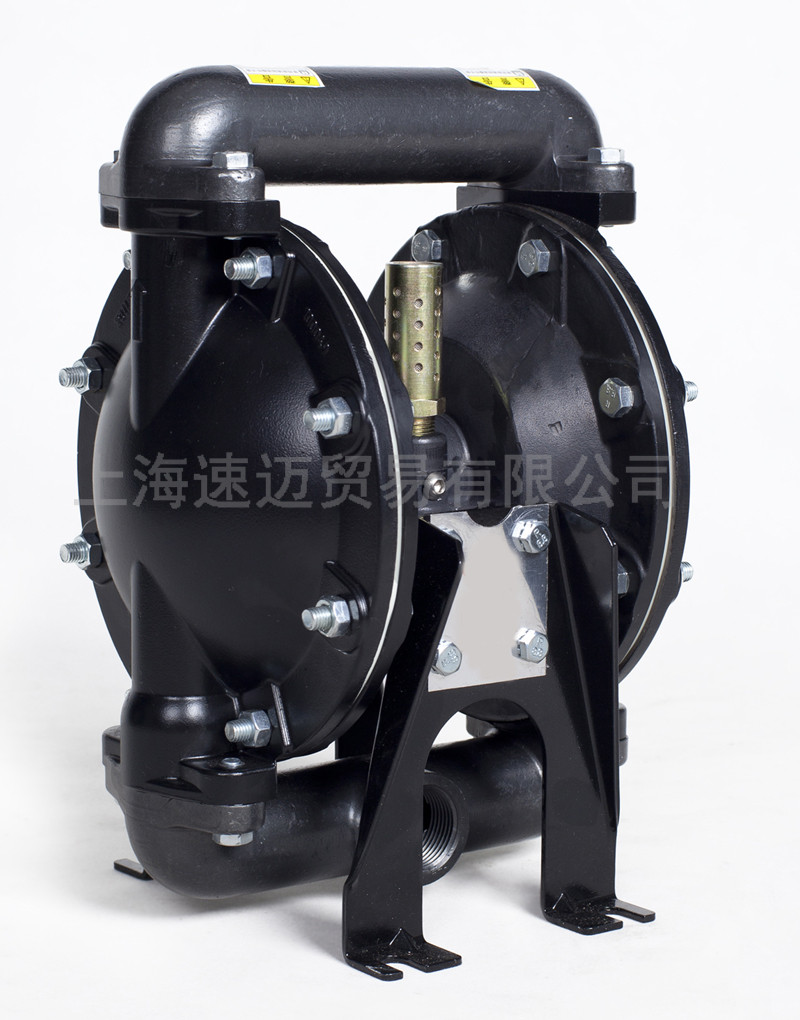

产品实物照片

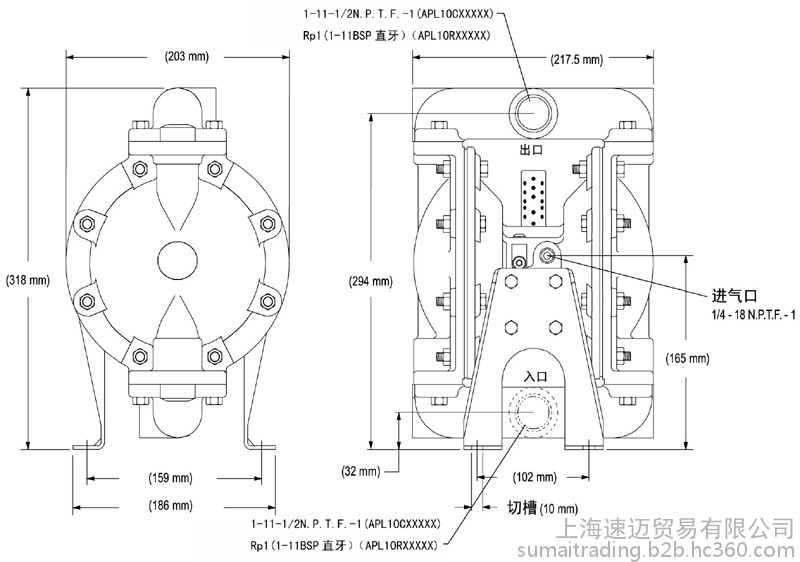

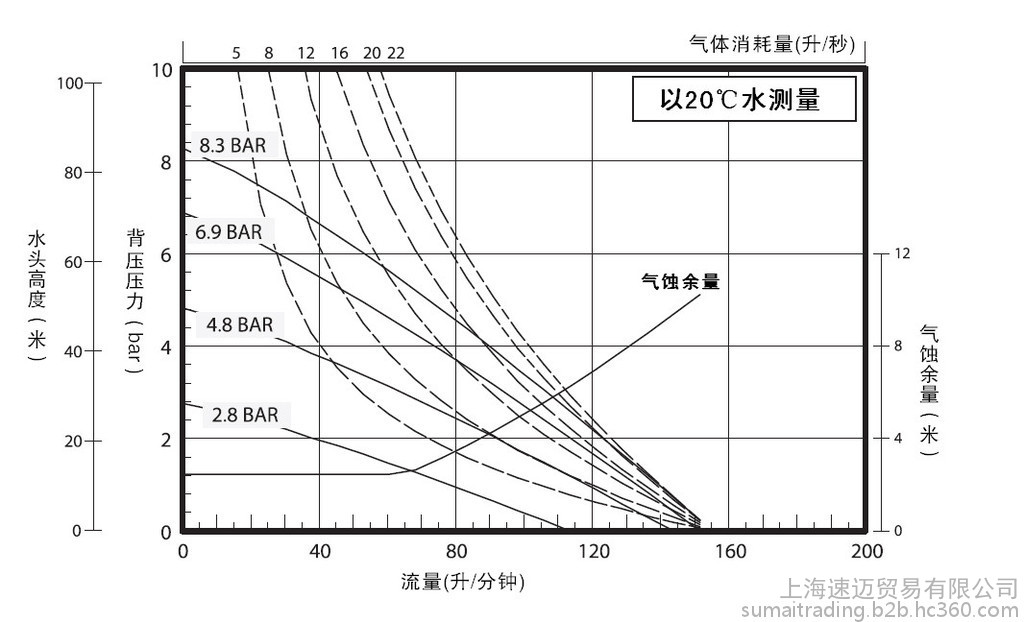

性能曲线及安装尺寸
