| 材质 | 不锈钢 |
|---|---|
| 性能 | 自动 耐腐蚀耐磨 |
| 用途 | 排污泵 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 60（m3/h） |
| 叶轮数目 | 1 |
| 扬程 | 10（m） |
| 级数 | 单级 |
| 电压 | 380（V） |
| 功率 | 3（kw） |
| 品牌 | 神武 |
| 型号 | JYWQ60-10-4KW |
一、JYWQ、JPWQ自动搅匀排污泵产品概述：
在吸收国外先进技术的基础上，采用优秀的水力模型开发研制而成的新型环保类产品，在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面，具有独特功能。该泵水力性能先进成熟，性能指标已达到或超过国外同类产品先进技术水平。
JYWQ、JPWQ自动搅匀排污泵是在WQ潜水排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了排污泵的防堵、排污能力，一次性完成了排水、清污、除淤、节约了运行成本，是具有明显的先进性和用性的环保产品。
JYWQ、JPWQ自动搅匀排污泵大流道抗堵塞水力部件设计,设置油室密封监视系统全自动安全保护控制柜对泵的运转进行监控，双导轨自动耦合安装系统，方便泵的安装、维修自动搅匀污水池，使排污更彻底。
二、JYWQ、JPWQ自动搅匀排污泵应用范围：
JYWQ型自动搅匀潜水排污泵适用于化工、石油、 制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。
三、JYWQ、JPWQ自动搅匀排污泵型号意义：
100 JYWQ 100-15-7.5
100 – 泵排出口公称直径 (mm)
JY – 带自动搅匀装置
WQ– 潜水排污泵
100 – 额定流量 (m3/h)
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (Kw)
四、JYWQ、JPWQ自动搅匀排污泵产品特点：
1、利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，节能效果显著。
4、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，耐用，耐磨，可使泵安全连续运行8000小时以上。
5、泵结构紧凑，体积小、移动方便，安装简便，无需建泵房，潜入水中即可工作，减少工程造价。
6、油室内设有油水探头，对泵实施绝对保护。
7、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高产品的安全可靠性。
8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
9、电机可采用水套式外循环冷却系统，保证电泵在无水（干式）状态下安全运行。
10、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。
型 号 | 口 径 | 流 量 | 扬 程 | 功 率 | 转 速 | 效 率 |
(mm) | (m3/h) | (m) | (kw) | (r/min) | (%) | |
JYWQ25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
JYWQ32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
JYWQ40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
JYWQ40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
JYWQ50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
JYWQ50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
JYWQ50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
JYWQ50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
JYWQ50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
JYWQ50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
JYWQ50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
JYWQ65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
JYWQ65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
JYWQ65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
JYWQ65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
JYWQ65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
JYWQ65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
JYWQ80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
JYWQ80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
JYWQ80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
JYWQ80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
JYWQ100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
JYWQ100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
JYWQ100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
JYWQ100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
JYWQ100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
JYWQ100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
JYWQ100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
JYWQ125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
JYWQ120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
JYWQ150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
JYWQ150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
JYWQ150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
JYWQ150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
JYWQ150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
JYWQ150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
JYWQ150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
JYWQ200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
JYWQ200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
JYWQ200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
JYWQ200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
JYWQ200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
JYWQ200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
JYWQ200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
JYWQ200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
JYWQ200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
JYWQ250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
JYWQ250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
JYWQ250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
JYWQ250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
JYWQ250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
JYWQ300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
JYWQ300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
JYWQ300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
JYWQ300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
JYWQ300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
JYWQ300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
JYWQ300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
|

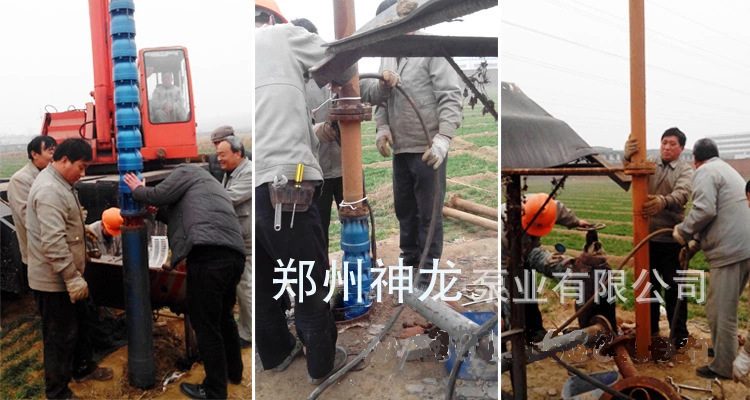

专家亲自指导：

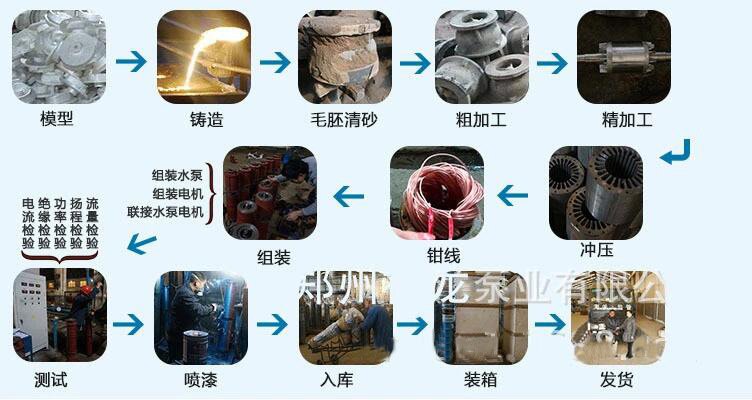

水泵制造流程：
