| 工作流体 | 水喷射泵 |
|---|---|
| 用途 | 排污泵 |
| 材质 | 铸铁 |
| 功率 | 4 |
| 流量 | 80（m3/h） |
| 效率 | 52%-83% |
| 性能 | 不阻塞 |
| 扬程 | 10（m） |
| 转速 | 2900 |
| 品牌 | 上海特坦/TETAN |
| 型号 | 100WQ80-10-4 |

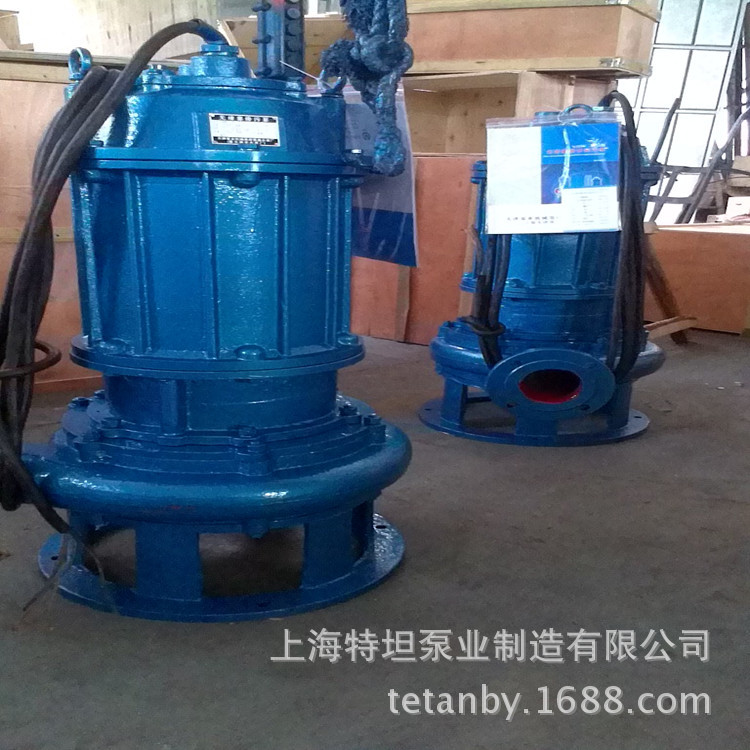

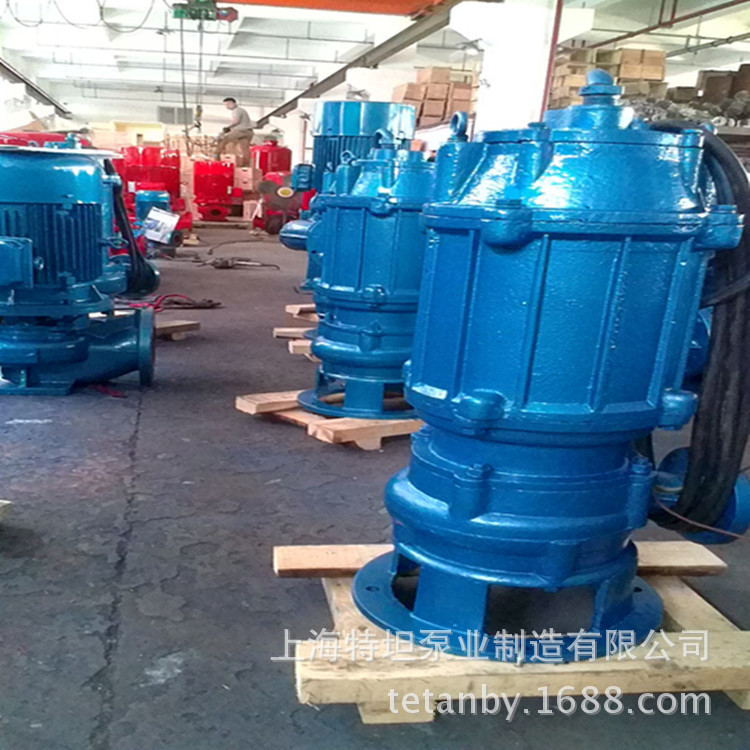

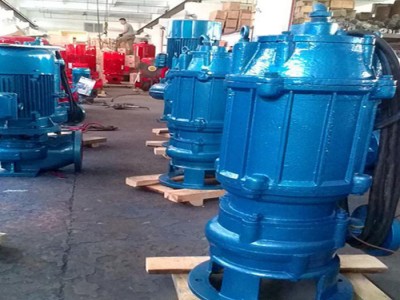

WQ系列无堵塞固定式潜水排污泵产品概述
WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵**下端，它能**大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
WQ系列无堵塞固定式潜水排污泵产品特点
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。
WQ系列无堵塞固定式潜水排污泵工作条件
流量范围：2～1500m3/h
扬程范围：3～45m
转速n：970～2900r/min
环境温度T：≤ 40℃
介质温度：－15℃～ 60℃
介质密度：≤1.3X103kg/m3
介质PH值范围：5～9
系统**高工作压力：≤0.6Mpa
WQ系列无堵塞固定式潜水排污泵产品用途
1、城市污水处理厂排放系统。
2、住宅区的污水排放站。
3、地铁、地下室、人防系统排水站。
4、市政工程、建筑工地中稀泥浆的排放。
5、养殖场污水排放及农村农田灌溉。
6、自来水厂的给水装置。
7、矿山勘控及水处理设备配套。
8、水利工程给水、排水
WQ系列无堵塞固定式潜水排污泵型号意义
100 QW（WQ） 100-15-7.5 PB
100 – 出口直径 (mm)
WQ(QW)– 潜水排污泵
100 – 额定流量 (m3/h)
15 – 额定扬程 (m)
7.5 – 电机额定功率 (Kw)
P – 不锈钢
B – 防爆
WQ系列无堵塞固定式潜水排污泵主要性能参数
序号 | 型号 | 流量(m³/h) | 扬程 | 转速(r/min) | 口径 mm | 功率 KW |
1 | 25-8-22-1.1 | 8 | 22 | 2900 | 25 | 1.1 |
2 | 32-12-15-1.1 | 12 | 15 | 2900 | 32 | 1.1 |
3 | 40-15-15-1.5 | 15 | 15 | 2900 | 40 | 1.5 |
4 | 40-15-30-2.2 | 15 | 30 | 2900 | 40 | 2.2 |
5 | 50-20-7-0.75 | 20 | 7 | 2900 | 50 | 0.75 |
6 | 50-10-10-0.75 | 10 | 10 | 2900 | 50 | 0.75 |
7 | 50-25-10-1.5 | 25 | 10 | 2900 | 50 | 1.5 |
8 | 50-20-15-1.5 | 20 | 15 | 2900 | 50 | 1.5 |
9 | 50-27-15-2.2 | 25 | 20 | 2900 | 50 | 2.2 |
10 | 50-15-25-2.2 | 15 | 25 | 2900 | 50 | 2.2 |
11 | 50-18-30-3 | 15 | 30 | 2900 | 50 | 3 |
12 | 50-24-20-4 | 24 | 20 | 2900 | 50 | 4 |
13 | 50-25-32-5.5 | 25 | 32 | 2900 | 50 | 5.5 |
