| 制作工艺 | 陶瓷 |
|---|---|
| 输出信号 | 模拟型 |
| 品牌 | sentronics |
| 型号 | ma18系列 |

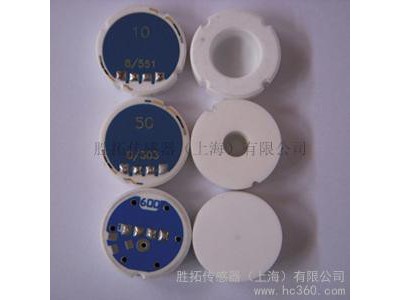

Ma18P凹膜(高电压信号输出)
压力传感器+PCB电子
压力范围：0-2bar…0-600bar（表压）
供电电压：5vdc（比例输出）
满量程输出：0.5-4.5vdc
温度范围：-40℃—+135℃
工艺：陶瓷厚膜压阻技术
（1） 优异的长期稳定性可直接集成到电路系统中直接放大电路结合
（2） 结构紧凑、易于封装
（3） 压力、温度双重传感器
（4） 可编辑集成电路（对传感器零点、线性、温漂数字化补偿）
（5） 适用于大批量、低成本应用
（6） 低功率：额定电流＜3ma-抗冲动和震动
（7） 快速响应：上电初始化时间5ms,信号反应时间2ms
电气参数：
输入直流电压 | 2.7-5.5vdc/5.5-30.0vdc(降压后5v或是5.5v |
额定电流 | ＜3ma at 5vdc |
负载抗阻Ω | ≥10kohm |
零位输出 | 10% of v供电电压 |
零点长期稳定性 | +-0.2%FSO.typ(无时间累积性) |
信号偏移量 | +-1% of v供电电压 |
满量程输出 | 90% of v供电电压 |
环境规格：
直接接触液体材料 | 96%三氧化二铝 |
使用温度 | -40up to+135℃ |
储藏温度 | -50up to+150℃ |
温度漂移（零点+满量程）常温补偿 温度补偿 ≤+-00.02%FS/℃ | ≤0.03%FS/℃（范围10-200bar） ≤0.04%FS/℃（范围2-5bar,＞200bar） |
相对湿度 | 0-70% |
传感器重量 | 7g |
温度参数：
Pt1000探头 | 1000Ω@0℃ |
等级 | Class B |
温度系数 | +3850ppm/℃ |
遵循标准 | IEC751/EN60751 |
机械规格：
型号 | 量程 | 破坏压力 |
ma18p-002 | 0…..2 | 5 |
Ma18p-005 | 0…..5 | 12.5 |
Ma18p-010 | 0…..10 | 25 |
Ma18p-020 | 0…..20 | 50 |
联合误差：（线性+迟滞）@25℃≤+-0.3%span 重复性：≤+-0.1%span
