| 泵体材质 | 铸铁 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 山东 |
| 电压 | 380V |
| 工作压力 | 0.4（Mpa）1.0（Mpa）6（Mpa）0.8-1.6（Mpa）8（Mpa） |
| 功率 | 5.5 |
| 类型 | 齿轮泵 |
| 流量 | 50m3/h |
| 排出口径 | 50（mm） |
| 排出压力 | 0.6（Mpa） |
| 驱动方式 | 电动 |
| 适用范围 | 石油化工，化工，食品 |
| 输送介质 | 油泵 |
| 吸入口径 | 50（mm） |
| 性能 | 耐腐蚀 |
| 用途 | 循环泵 |
| 原理 | 齿轮泵 |
| 重量 | 100 |
| 轴功率 | 3（kW） |
| 转速 | 460r/m |
| 泵轴位置 | 卧式 |
| 品牌 | 彩龙 |
| 型号 | NCB0.5/16 |

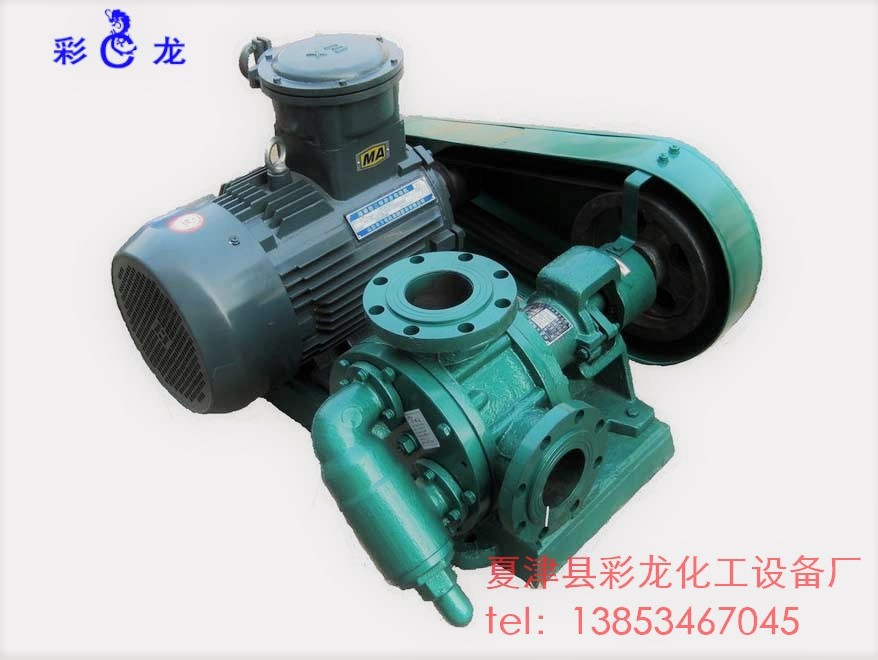

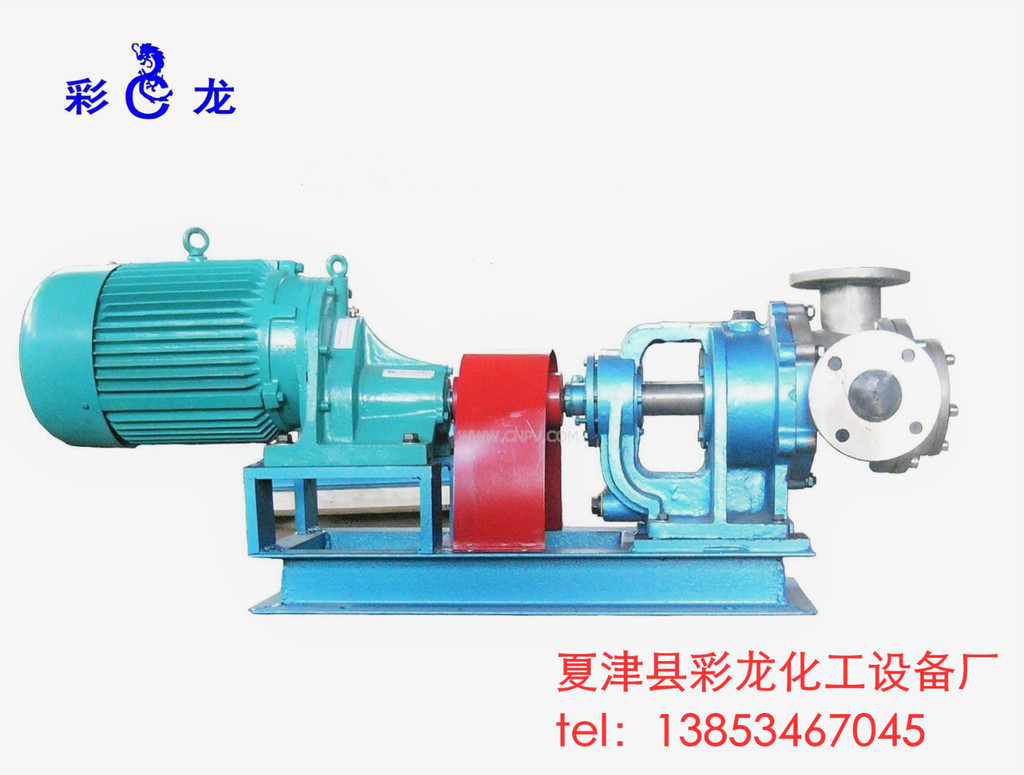

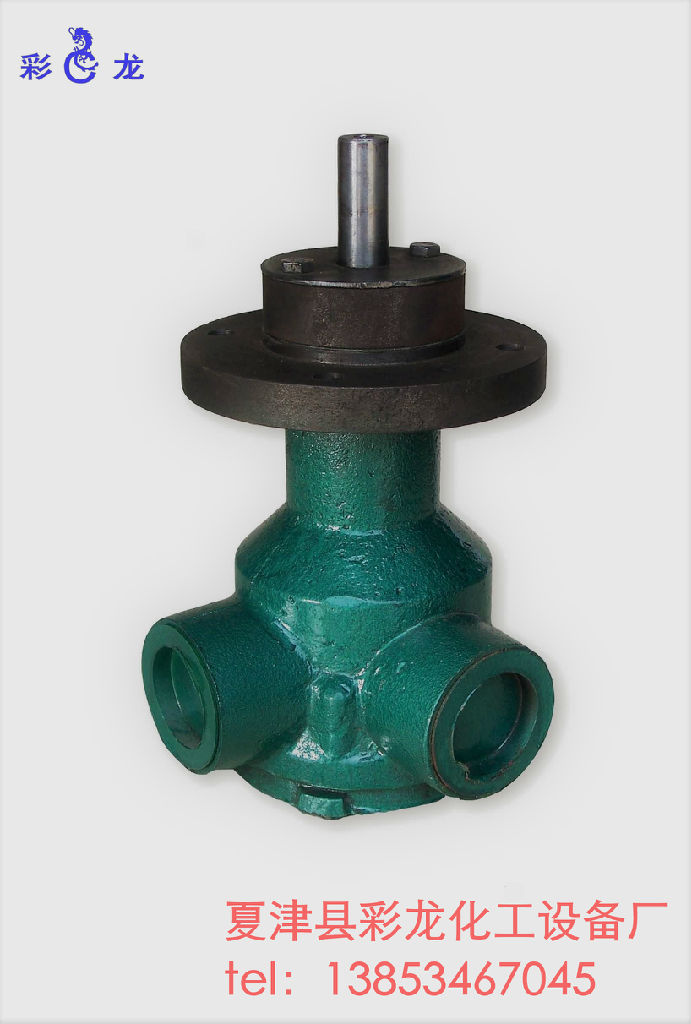

一、NCB 系列内转式齿轮泵概述 NCB型内转式齿轮泵是一种结构先进、性能良好的容积式液体输送泵。该泵采用齿轮内啮合原理，内外齿轮节圆紧靠一边啮合，另一边被泵盖上“月牙板”隔开，形成进液腔和排液腔。主轴上的主动内齿带动其中小齿轮同向转动，在进口处轮齿相互分离形成负压而吸人液体，轮齿在出口处不断嵌入啮合而将液体挤压输出。由于这种独特的结构，所以特别适用于输送黏度大的介质，黏度范围为0.2-100000cp；
本系列泵可反向输送，只要更换电机转向即可； 该泵泵体可转向，进出口位置成直角，便于选配进出口位置，泵口既可以螺纹连接也可以法兰连接。
二、NCB 系列内转式齿轮泵适用范围和主要用途
NCB型内转式齿轮泵具有结构简单紧凑，维修保养方便，使用安全可靠的特点。该系列泵广泛应用于机械、石油化工、冶金、纺织、制药、食品、造纸、轻工业等行业部门。所输送物料广泛适用于由轻质挥发性液体直至重质粘稠液体，并能输送高温介质。该系列泵在工作中无困油现象，运转平稳、噪音低、体积小、流量大、寿命较长。
NCB1.5/0.5型齿轮泵、NCB2/0.5型齿轮泵主要用于砂磨机上料，NCB2.5/0.5型及NCB3.5/0.5型齿轮泵既可以用于砂磨机上料，也可以作为输送泵，NCB6-8/0.5型及NCB16/0.5型齿轮泵主要用于输送化工原料。
三、NCB 系列内转式齿轮泵技术参数：
| 型号 | 口径G＂ (mm) | 流量m3/h | 压力MPa | 吸入真空MPa | 转速NPM | 电动机 | |
| 功率KW | 型号 | ||||||
| NCB1.5/0.5 | 1 | 1.5 | 0.5 | -0.05 | 50-500 | 1.1 | Y90L-6 YB90L-6 |
| NCB2/0.5 | 11/2 | 2 | 0.5 | -0.05 | 50-500 | 1.5 | Y100L-6 YB100L-6 |
| NCB2.5/0.5 | 11/2 | 2.5 | 0.5 | -0.05 | 50-600 | 1.5 | Y100L-6 YB100L-6 |
| NCB3.5/0.5 | 11/2 | 3.5 | 0.5 | -0.05 | 50-600 | 2.2 | Y100L-4 YB100L-4 |
| NCB6-8/0.5 | 11/2(40) | 6-8 | 0.5 | -0.08 | 400-600 | 3 | YB123S-6 YB100L2-4 |
| NCB16/0.5 | 2(50) | 16 | 0.5 | -0.08 | 350-400 | 5.5 | Y123M2-6 YB123L2-6 |

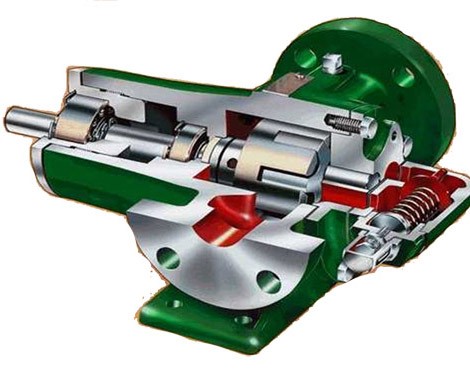

四、NCB 系列内转式齿轮泵结构、工作原理图
NCB型内转式齿轮泵主要由泵体、泵盖、主被动轴及齿轮、轴承、
轴衬和轴端密封等零件组成。
