材质:铸铁
额定流量:100
| 材质 | 铸铁 |
|---|---|
| 额定流量 | 100 |
| 排出口径 | 40 |
| 性能 | 不阻塞 |
| 扬程 | 15 |
| 用途 | 排污泵 |
| 分类 | 自吸式排污泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 上海赛泰 |
| 型号 | ZWL |
| 加工定制 | 是 |
ZWL型直联式自吸无堵塞排污泵（简称：ZWL自吸排污泵），是上海赛泰水泵在反复研究国内国外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可像一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政派去工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质**的杂质泵。
该泵采用直联式结构与国内国外同类产品相比，具有结构简单紧凑、振动少，自吸性能好、排污能力强、高效节能，使用维修方便等特点。
ZWL型直联式自吸无堵塞排污泵

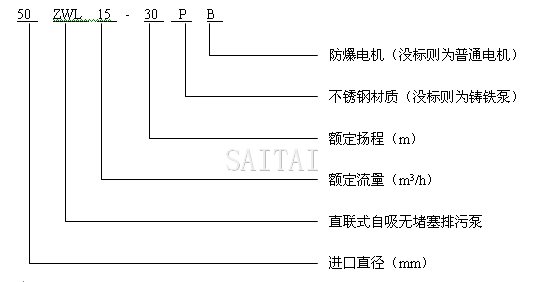

ZWL自吸排污泵型号说明
ZWL型直联式自吸无堵塞排污泵型号说明
ZWL自吸排污泵工作条件
1、 环境温度≤50℃，相对湿度＜95%，介质温度≤80℃特殊要求可达200℃。
2、 介质PH值铸铁材质6-9，不锈钢2-13.
3、 介质重量不超过1240kg/m3。
4、 自吸高度不能超过规定值4.5-5.5米，吸入管长度≤10米。
5、 通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
结构及工作原理
ZWL型直联式自吸无堵塞排污泵，主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底板盖、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等组成。泵的结构见图。 泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内行程一定的真空度，达到自吸的作用。
ZWL自吸排污泵结构说明
