驱动方式	气动
用途	增压泵
输送介质	液体
叶轮数目	多级
泵轴位置	卧式
叶轮结构	半开式叶轮
叶轮吸入方式	双吸式
汽蚀余量	10（m）
吸入口径	20（mm）
排出口径	30（mm）
重量	12（kg）
规格	90*80
性能	防爆
往复单元	柱塞泵
材质	不锈钢
品牌	赛思特
型号	M系列

M系列气液增压泵

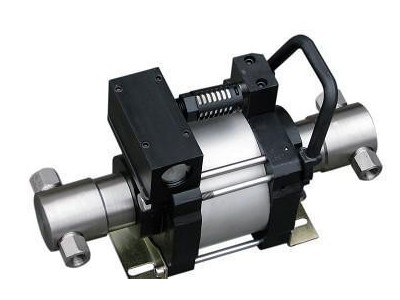

M系列实物图片	M系列结构图

系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。    该系列气液增压泵产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点：    ◆重量轻，携带方便        ◆流量大、压力范围广        ◆易于控制，手动控制到自动控制均可实现    ◆适用于绝大部分液体    ◆无需用电，可用于危险场合  ◆易于维护





型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
M4	4:1	32	464	15.36	G3/8	NPT 1	NPT 1/2	4.8
M10	10:1	80	1160	7.15	G3/8	NPT 3/4	NPT 1/2	4.3
M16	16:1	128	1856	4.59	G3/8	NPT 1/2	NPT 1/2	4.2
M30	30:1	240	3480	2.53	G3/8	NPT 1/2	NPT 3/8	4.2
M44	44:1	352	5104	1.41	G3/8	NPT 3/8	NPT 3/8	4.1
M64	64:1	512	7424	0.95	G3/8	NPT 3/8	NPT 3/8	4.1
M100	100:1	800	11600	0.64	G3/8	NPT 3/8	NPT 3/8	4.1
M170	170:1	1360	19720	0.37	G3/8	NPT 3/8	M14*1.5	4.1

MD系列气液增压泵



MD系列实物图片	MD系列结构图



    MD系列气液增压泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列气液增压泵相比，脉冲小且其流量比M系列单作用泵提高50%。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
MD30	30:1	240	3480	4.09	G3/8	NPT 1/2	NPT 3/8	5.1
MD44	44:1	352	5104	2.42	G3/8	NPT 3/8	NPT 3/8	5.1
MD64	64:1	512	7424	1.68	G3/8	NPT 3/8	NPT 3/8	5.1
MD100	100:1	800	11600	1.01	G3/8	NPT 3/8	NPT 3/8	5.1
MD170	170:1	1360	19720	0.59	G3/8	NPT 3/8	M14*1.5	5.1

G系列气液增压泵



G系列实物图片	G系列结构图



    G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及**生锈。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口**产品，从而保证了泵的性能。    本系列气液增压泵驱动活塞直径为160mm**大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
G6	6:1	48	696	29.91	G1/2	NPT 1/2	NPT 1/2	12.7
G10	10:1	80	1160	18.84	G1/2	NPT 1/2	NPT 1/2	12.7
G16	16:1	128	1856	12.42	G1/2	NPT 1/2	NPT 1/2	12.7
G28	28:1	224	3248	7.11	G1/2	NPT 1/2	NPT 3/8	12.2
G40	40:1	320	4640	4.89	G1/2	NPT 1/2	NPT 3/8	12.2
G64	64:1	512	7424	3.08	G1/2	NPT 1/2	NPT 3/8	12.2
G80	80:1	640	9280	2.44	G1/2	NPT 1/2	NPT 3/8	12.2
G100	100:1	800	11600	1.92	G1/2	NPT 1/2	NPT 3/8	12
G130	130:1	1040	15080	1.47	G1/2	NPT 1/2	M14*1.5	12
G175	175:1	1400	20300	1.14	G1/2	NPT 1/2	M14*1.5	12
G255	255:1	2040	29580	0.75	G1/2	NPT 1/4	M14*1.5	12
G400	400:1	3200	46400	0.48	G1/2	NPT 1/4	M14*1.5	12

 GD系列气液增压泵



GD系列实物图片	GD系列结构图



型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
GD6	6:1	48	696	48.60	G1/2	NPT 1/2	NPT 1/2	15.2
GD10	10:1	80	1160	30.61	G1/2	NPT 1/2	NPT 1/2	15.2
GD16	16:1	128	1856	19.73	G1/2	NPT 1/2	NPT 1/2	15.2
GD28	28:1	224	3248	11.30	G1/2	NPT 1/2	NPT 1/2	14
GD40	40:1	320	4640	7.69	G1/2	NPT 1/2	NPT 1/2	14
GD64	64:1	512	7424	4.94	G1/2	NPT 1/2	NPT 3/8	14
GD80	80:1	640	9280	3.96	G1/2	NPT 1/2	NPT 3/8	14
GD100	100:1	800	11600	3.13	G1/2	NPT 1/2	NPT 3/8	13.8
GD130	130:1	1040	15080	2.40	G1/2	NPT 1/2	M14*1.5	13.8
GD175	175:1	1400	20300	1.81	G1/2	NPT 3/8	M14*1.5	13.8
GD255	255:1	2040	29580	1.23	G1/2	NPT 1/4	M14*1.5	13.8
GD400	400:1	3200	46400	0.79	G1/2	NPT 1/4	M14*1.5	13.8

气液增压泵产品特点及应用：产品特点如下：⊙输出压力高：**大液体输出压力可高达400Mpa。⊙适用范围广：工作介质可为液压油、水及大部分化学腐蚀性液体，而且可靠性高，免维护和寿命长。⊙输出范围广：对所有型号泵仅需较小气压**能平稳工作,此时获得**小的流量，调节进气量后可获得不同的流量。⊙应用灵活：选用不同型号的泵，可获得不同的压力区域。⊙易于调节：在泵的压力范围内，调节调节阀从而调节输入气压，输出液压相应得到无级调整。自动保压：无论何种原因造成保压回路压力下降，赛思特泵将自动启动，补充泄漏压力，保持回路压力恒定。⊙操作安全：采用气体驱动，无电弧及火花，可在危险场所使用。
