| 材质 | 铸铁 |
|---|---|
| 流量 | 10-125 |
| 排出口径 | 65-100-125 |
| 汽蚀余量 | 4-4.5-5 |
| 吸入口径 | 65-100-125 |
| 性能 | 耐腐蚀 |
| 扬程 | 12.5-18 |
| 原理 | 污水泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮吸入方式 | 单吸式 |
PWF型耐腐蚀污水泵
PWF型耐腐蚀污水泵（简称：PWF污水泵）是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向，泵吸入口可根据需要装成水平和垂直方向。PWF耐腐蚀污水泵主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。PWF耐腐蚀污水泵的轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵应为顺时针方向旋转。可输送温度低于80°C带有酸性、碱性或其它腐蚀性的污水，PWF污水泵广泛适用于化工、石油、轻工、食品、制药和环保等行业。
性能范围：
流量Q为10～125 m3/h
扬程H为10～18m，过流部件的材料有采用ZG1Cr18Ni9和HT200两种

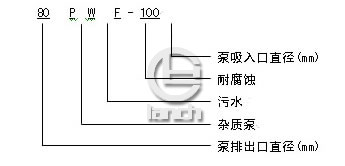

型号意义
PWF污水泵型号意义
性能参数
| 型 号 | 流量Q | 扬程H m | 转速n r/min | 功率N KW | 效率 ％ | 汽蚀余量 NPSH r m | ||
| m3/h | L/S | 轴功率 | 电动机功率 | |||||
| 50PWF-65 | 10 | 2.75 | 18 | 1440 | 2.35 | 4 | 20.5 | 5 |
| 14.5 | 4 | 16 | 2.47 | 25.5 | ||||
| 19 | 5.25 | 14.5 | 2.58 | 29 | ||||
| 80PWF-100 | 42 | 11.7 | 14 | 1440 | 3.5 | 5.5 | 45.5 | 4.5 |
| 56 | 15.5 | 13.5 | 4.1 | 50 | ||||
| 72 | 20 | 12.5 | 4.5 | 54.5 | ||||
| 100PWF-125 | 80 | 22.2 | 14 | 1440 | 5.5 | 7.5 | 55 | 4 |
| 100 | 27.8 | 12.5 | 5.7 | 60 | ||||
| 125 | 34.7 | 10 | 5.44 | 62.5 | ||||
| 注：PW为污水泵，PWF为耐腐蚀污水泵 | ||||||||
