| 材质 | 铸铁 |
|---|---|
| 产地 | 泊头 |
| 工作压力 | 31.5Mpa |
| 规格 | 2.5-160 |
| 类型 | 轴向柱塞泵 |
| 流量 | 2.5-160 |
| 驱动方式 | 电动 |
| 性能 | 高压 |
| 用途 | 液压泵 |
| 原理 | 柱塞泵 |
| 重量 | 50 |
| 转速 | 1400 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 无 |
| 叶轮结构 | 柱塞泵 |
| 柱塞数 | 8 |
| 品牌 | 恒诺 |
| 型号 | MCY/SCY/YCY/PCY |

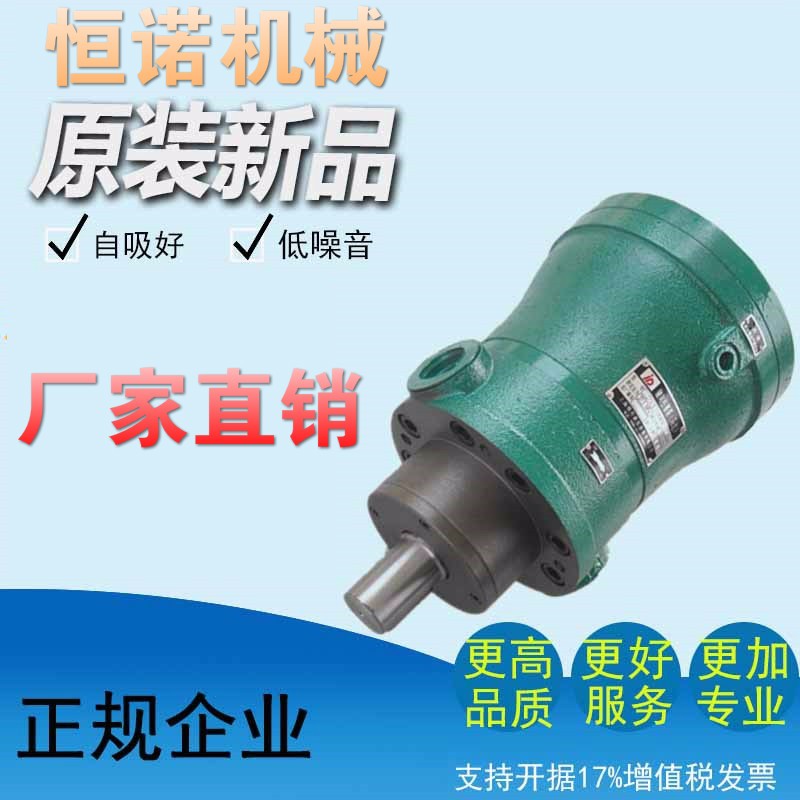

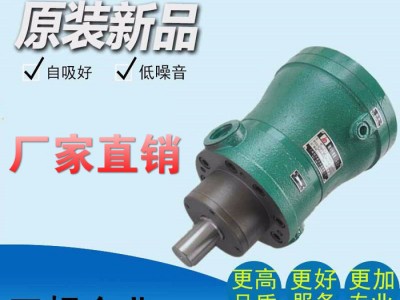

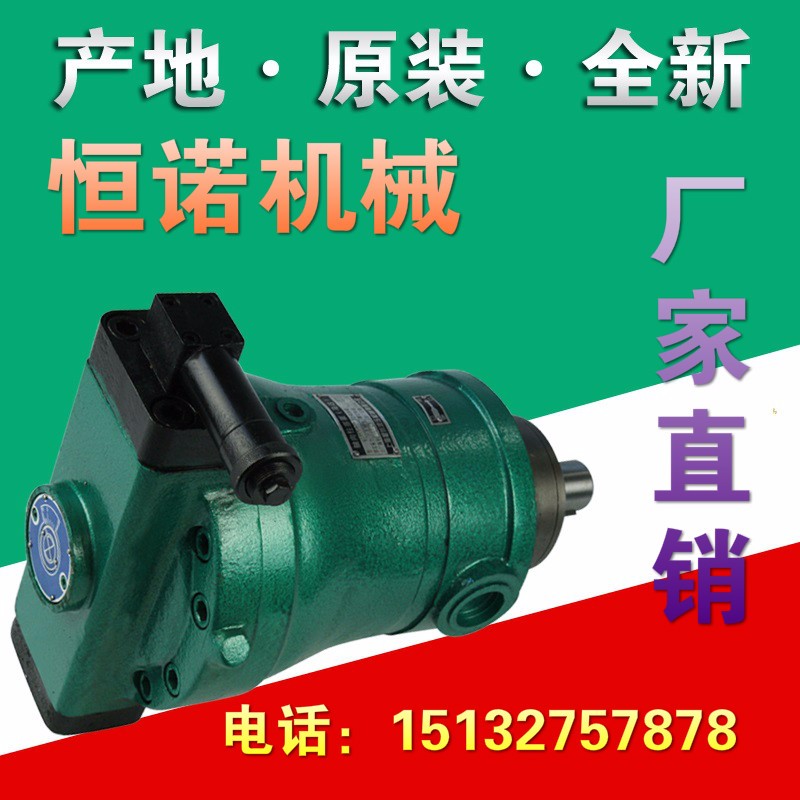

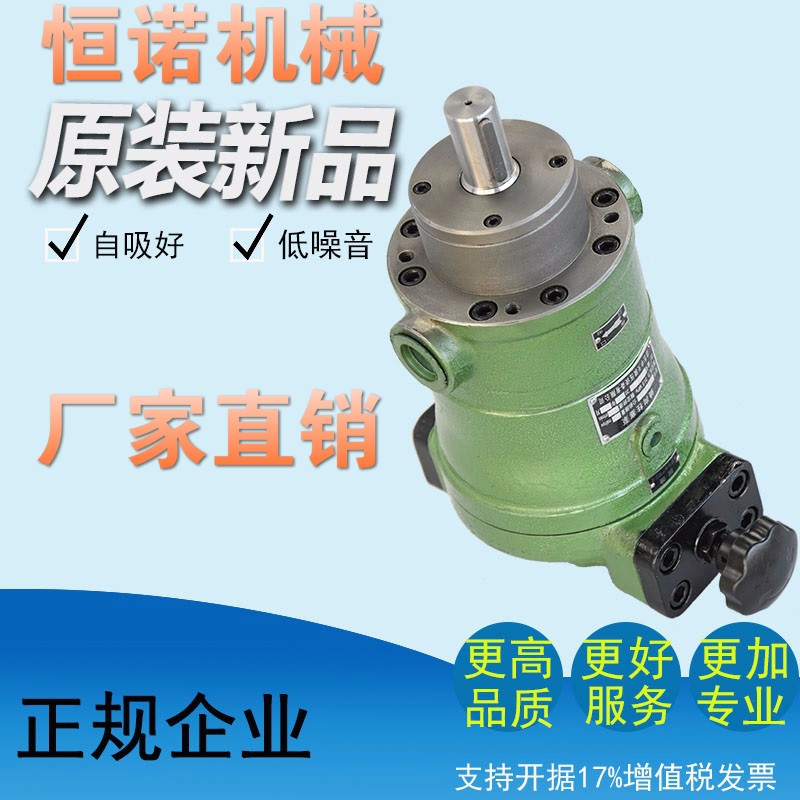

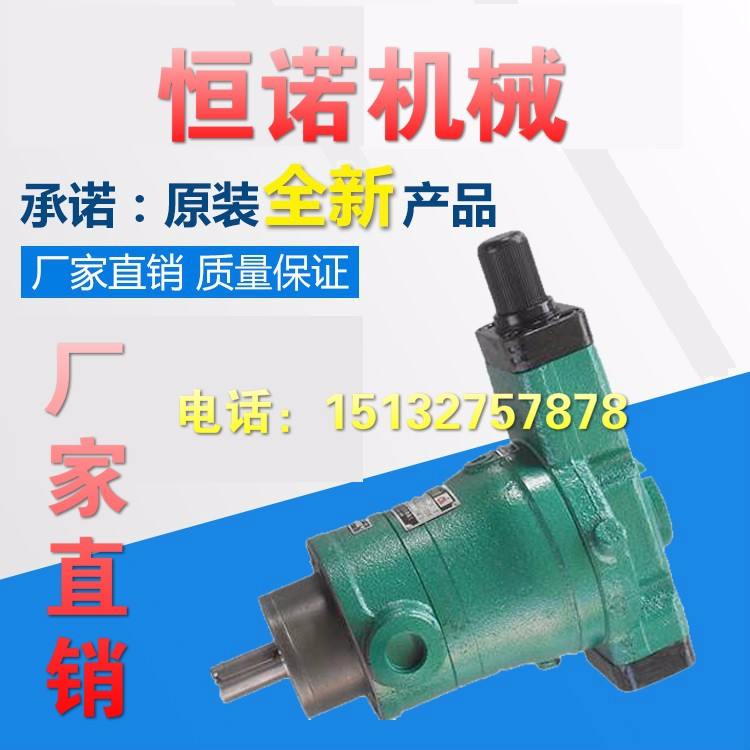

| MCY型轴向柱塞泵 |
| 结构原理简述 MCY型轴向柱塞泵，其原理较为简单，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴，定心弹簧通过内套钢球、回程盘，将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时，柱塞同时作往复运动，完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上，起初始密封作用。滑靴和配油盘均采用了油压静力平衡，不但减少了泵的磨损，而且使泵具有很高压的容积效率和机械效率。 |
| 型号 | b | b0 （N0） | b3 | D0 | D1 （f9） | D2 | D3 | d （h6） | d1 | d2 | d3 | h1 |
| 10MCY14-1B | 142 | 8 | 100 | 75 | 125 | 150 | 25 | M22×1.5 | M14×1.5 | 71 | ||
| 25.（32）MCY14-1B | 172 | 8 | 125 | 100 | 150 | 170 | 30 | M33×2 | M14×1.5 | 83 | ||
| 40MCY14-1B | 180 | 10 | 135 | 100 | 164 | 182 | 32 | M39×2 | M18×1.5 | 87 | ||
| 63.（80）MCY14-1B | 200 | 12 | 155 | 120 | 190 | 225 | 40 | M43×2 | M18×1.5 | 108 | ||
| 160MCY14-1B | 340 | 16 | 90 | 198 | 150 | 240 | 300 | 55 | 50 | 64 | M22×1.5 | 141 |
| 250.（400）MCY14-1B | 420 | 18 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22×1.5 | 170 |
| 型号 | h3 | L | I | I0 | I1 | I2 | I3 | I4 | I5 | t | d0×h0 | |
| 10MCY14-1B | 253 | 40 | 30 | 4 | 41 | 86 | 109 | 194 | 28 | M10×25深 | ||
| 25.（32）MCY14-1B | 308 | 52 | 45 | 4 | 54 | 104 | 134 | 246 | 32.5 | M10×25深 | ||
| 40MCY14-1B | 311 | 49 | 45 | 4 | 54 | 104 | 136 | 236 | 35 | M10×25深 | ||
| 63.（80）MCY14-1B | 385 | 60 | 50 | 4 | 62 | 122 | 157 | 300 | 42.8 | M10×25深 | ||
| 160MCY14-1B | 25 | 525 | 106 | 100 | 4 | 110 | 180 | 230 | 411 | 59 | M16×25深 | |
| 250MCY14-1B | 25 | 622 | 110 | 100 | 5 | 112 | 212 | 272 | 492 | 63.9 | M20×25深 | |
| 400MCY14-1B | 28 | 632 | 110 | 100 | 5 | 112 | 212 | 277 | 502 | 63.9 | M20×35 | |
| SCY型轴向柱塞泵 |
| 结构原理简述 SCY型轴向柱塞泵，其原理为转动手轮使变量活塞上下移动，带动变量头倾斜角变化，改变柱塞行程长短，达到变量的目的。这种变量型只适用于不频繁变量，而且不需要远距离操纵的情况下。 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| PCY型轴向柱塞泵 |
| PCY型轴向柱塞泵结构原理简述 这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保持该恒压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定。泵的结构见上图，该结构将输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油：当泵在调定压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
