产品总述

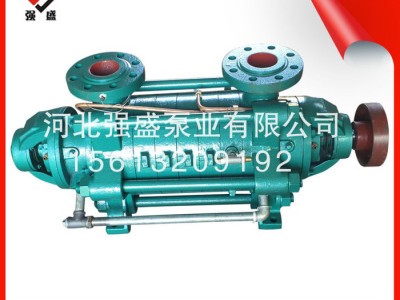

      DG系列锅炉给水泵是我公司根据市场需要而开发的系列产品。在密封体处有水冷结构。本产品符合GB/T 5657-1995 《离心泵技术条件（3）》标准。

典型应用

      中低压锅炉给水；

      冷凝系统；

      市政供水及增压；

      工厂供水；

      高层及住宅群的供水；

      空调、采暖系统的冷冻、冷却循环系统供水；

工作条件

      转速：                   2950r/min

      液体：                   清洁水或理化性能类似于水、不含固体颗粒的液体。

      液体温度：             ≤105℃；当介质温度≥80℃，必须外接冷却水冷却。

      流量范围：             6.3~185m3/h

      扬程范围：             50~680m

      **高工作压力：      吸入口压力+泵**大压力≤7MPa

型号意义

                                           DG     46-50×6

  DG型锅炉给水泵

  泵的流量（m3/h）

  单级扬程（m）

  级数（叶轮个数）

标准基本型

      为从联轴器端看吸入段法兰向上；吐出段法兰向上；电机在吸入端布置。吸入段、中段、吐出段、导叶、叶轮材料为铸铁；轴、轴套材料为45钢；平衡环、套材料为ZG3Cr13；平衡盘材料为ZG2Cr13；采用填料密封。

电动机

Y系列三相异步电动机：（可根据客户要求配置）

电压：380V或6KV；频率：50Hz

防护等级：IP44；    绝缘等级：B ；   安装形式：B3

水泵转向

标准型从电机端朝泵看，为顺时针方向旋转。

电机在吸入端布置：（标准型）

泵主要零件选型材料表
