　　螺旋输送机的特征:输送耐高温物料：需要选用耐高材质螺旋输送机输送需要降温的物料：需要选用水冷式螺旋输送机 输送腐蚀性物料：需要选用不锈钢材质螺旋输送机或者其他特殊材质螺旋输送机输送粘性物料：根据粘度情况一般选用无轴螺旋输送机

　　输送大块状物料：需要选用无轴螺旋输送机特殊情况需要另选择

　　输送粉状物料：需要选用有轴螺旋输送机

　　水平输送物料：需要选用U型LS螺旋输送机/或者根据情况选用管式螺旋输送机

　　倾斜输送物料：需要选用管式螺旋输送机

　　组织结构

　　无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)底座等组成。驱动装置:采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。头部装配有推力轴承，可承受输送物料时产生的轴向力。机壳:机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。无轴螺旋体:材质为不锈钢或碳钢。

　　槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。进、出料口:有方形和圆形两种，一般进、出料口形式由用户决定。

　　8 U型槽式螺旋输送机

　　1、料槽材料有碳钢和不锈钢，但常用2～4mm厚的薄钢板制成，横断面两侧壁垂直，底部为半圆形；垂直快速螺旋输送机料槽横断面为圆形，通常采用薄壁无缝钢管。

　　2、每节料槽的端部和侧壁上端均用角钢加固，以保证料槽刚度。

　　3、料槽底部应设置铸铁件或角钢焊接件的支承脚。

　　4、料槽法兰之间宜采用石棉垫调整机壳和螺旋体长度之间的累积误差。

　　5、相邻料槽法兰面连接应紧密平整，其间隙不大于0.5mm；料槽内表面错位不大于1.4mm，壳体间可以加垫片，以保证密封。

　　6、料槽中心线与螺旋轴应保持良好的同轴度。

　　7、各节料槽中心线应重合，其同轴度允许偏差≤±5mm。

　　8、料槽水平度允许偏差0.3mm/m，全长≤5mm。

　　9、料槽直线度允许偏差≤6mm(机长15～30m)。

　　10、料槽中心标高允许偏差≤±5mm。

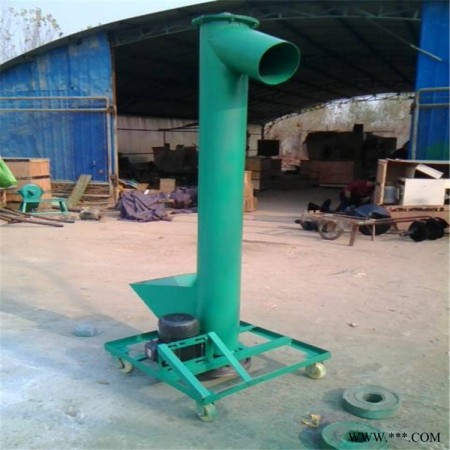

　　垂直螺旋输送机是利用强迫喂料螺旋旋转而输送物料提升的连续输送设备。适用于粉状、块状、粒状物料，如面粉、谷类、水泥、化肥、灰渣、砂子、石子、煤 粉、块煤等物料。用于建材、冶金、化工、采掘、煤灰、烟草、粮食、食品、医药等行业。由于机毂内流通面积小，故不宜输送易变质、粘性大、腐蚀性和易结块的 物料。

　　,整个泵体由旋转螺旋、传动轴、圆筒体、止回阀、混合室

　　应用及特点

　　该设备广泛应用于电厂脱硫石灰石输送、电厂粉煤灰的输送、水泥厂窑头窑尾喷粉输粉、工业窑炉燃料燃烧输送系统。不受地形、高差限制，全封闭、无污染、结构简单、维修量小、能耗低、输送均匀、磨损小、输送量大。[ 拥有全国首创热电厂输灰成功案例:4台130t/h的燃煤锅炉气力输灰系统 ]

　　使用条件:

　　该泵运行方式:连续式、间断式。气源压力适应性广，工作压力为0.015-0.15Mpa，视输送距离及输送量而定。输送距离＜400m，高度＜32m，温度-20℃-150℃，输送风量、压力与输送管道大小，亦随输送能力与输送距离不同而变。

　　产品特点

　　1、整个传动轴采用单悬辟支承,轴承没有在物料经过面，避免了物料挤压轴承座。

　　2、整个轴承座里外层采用整体油冷，外外层采用循环水冷却，降低了轴承运行时的温度从而有效的保证了整套设备的可靠运行。

　　3、整个螺旋叶片用硬质合金制成，经表面硬质处理，有效的降低了叶片的磨损，延长了叶片的寿命。

　　4、出料方式结合了射流器，使运行时混合箱压力大大降低同时降低了输送泵本体的电机功率，使物料输送混合更加均匀。

　　5、锁气方式采用三级锁气结构：一级为变螺距机械锁气，二级为可调料柱锁气，三级为板式止回锁气。彻底解决了气向上串的问题增大了输送能力。

　　长沙方大电力辅机有限公司是一家集研究、设计、制造、安装于一体的环保型高新技术企业。主要从事火(热）电厂除灰及粉煤灰综合利用；粉体气力输送系统、粉煤灰分选、磨细系统、灰库设备、工业窑炉石油焦粉燃烧和输送、粉煤灰（脱硫石膏）烘干系统、除尘系统的设备制造及"交钥匙"工程。公司注重科技的投入，不仅拥有大批经验丰富的科技人才，而且开发了多项国家专利产品,ISO9001:2008质量体系认证企业。>>详细内容

　　气力输送设备系列：JSB连续输送泵/QLB低压输送泵/QSB/LT浓相仓式泵/QPBIII气化射流泵/负压泵粉煤灰综合利用：WFX粉煤灰分选系统/FMF专用磨细系统卸料输送设备系列：NDS电动锁气器/FBF翻板卸料阀/FX空气斜槽/密封出料三通/耐磨陶瓷弯头窑炉燃料喷烧输送设备：石油焦粉燃烧泵/喷枪灰库设备:SQ物料散装机/XSO双轴搅拌加湿机/DMC布袋除尘器/QHB气化板/气化槽/DYK电加热器/508压力真空释放阀/电站阀门：气动/手动闸板门/耐磨双闸板阀；电气自动化：PLC控制系统，上位机控制系统；

厂家信誉保障承诺：

　　因公司皮带机斗式提升机螺 旋机输送机生产的规模化。所有配件自产，量产化,包括槽形托辊.平行托辊.锥形调心托辊.摩擦调心托辊.回程托辊.尼龙托辊.不锈钢托辊.橡胶托辊.铰接 托辊.支架支柱.冲压轴承座.密封件.橡胶圈.包胶滚筒.传动滚筒.改向滚筒.电动滚筒.逆止器.连轴器.跑 偏开关.拉绳开关.头架尾架.中间架支腿的量产。食品专用输送带，耐高温输送带。阻燃输送带，pvc 输送带防滑输送带，耐酸、耐碱输送带，聚酯输送带 ，尼龙输送带生产线的投产,真正实现了厂家，直接与用户见面，简化缩短了流通过程.

　　为此公司郑重承诺:

　　1.螺旋输送机、易埙件螺旋片非人为原因一年 内免费以旧换新；

　　2.皮带机斗式提升机所有易埙件非人为原因，一侓纳入三包范围。
