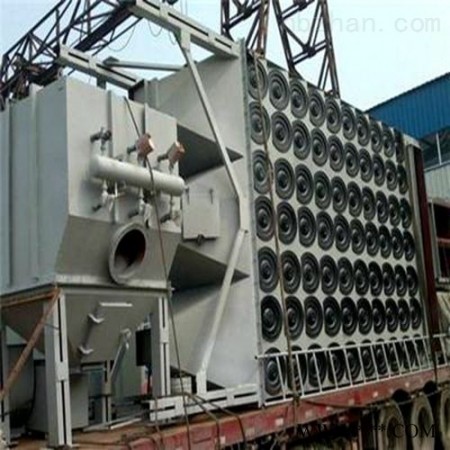

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。工作时含尘气体进人除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒沉降在灰斗;粒度细、密度小的尘粒进人滤尘室后，沉积在滤料表面上;净化后的气体进人净气室山排气管经风机排出。

    滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大，阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先提升阀关闭将过滤气流截断，然后电磁脉冲阀开启，压缩空气在极短的时间内涌人滤筒，使滤筒膨胀变形产生振动.在逆向气流冲刷的作用之下，附着在滤袋外表面上的粉尘落人灰斗中，通过卸灰阀排出。清灰完毕后，电磁脉冲阀关闭，提升阀打开，又重新恢复过滤状态。清灰时各室依次进行，从一室清灰开始至下一次清灰开始为一个清灰周期。

滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

滤筒除尘器的用途：
可广泛的应用于炼铁、炼钢、食品、塑料制品、激光切割、耐火材料、磨料磨具、矿产、生物药、电力、化工、建材、碳素、粮食等行业。
