| 材质 | 铸铁 |
|---|---|
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 5.5kw |
| 级数 | 多级 |
| 流量 | 6m/h |
| 排出口径 | 50mm |
| 驱动方式 | 电动 |
| 输送介质 | 清水 |
| 吸入口径 | 50 |
| 性能 | 无泄露 |
| 扬程 | 82 |
| 用途 | 消防泵 |
| 执行标准 | 国标 |
| 转速 | 1450 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 多片 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 泉尔 |
| 型号 | DL |
| 质量认证 | CCC |

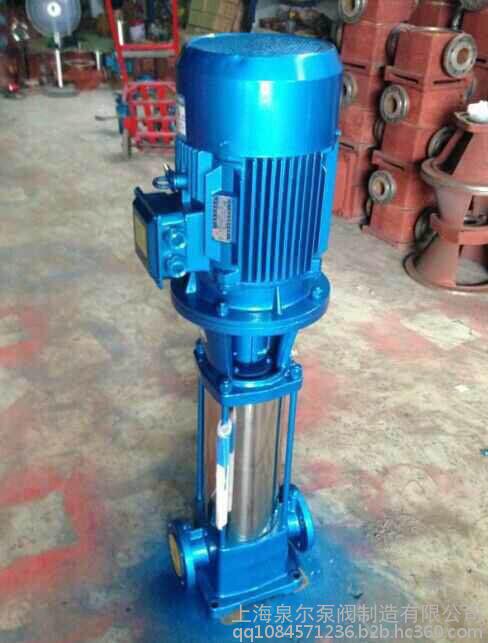

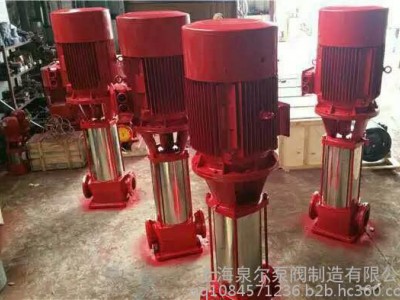

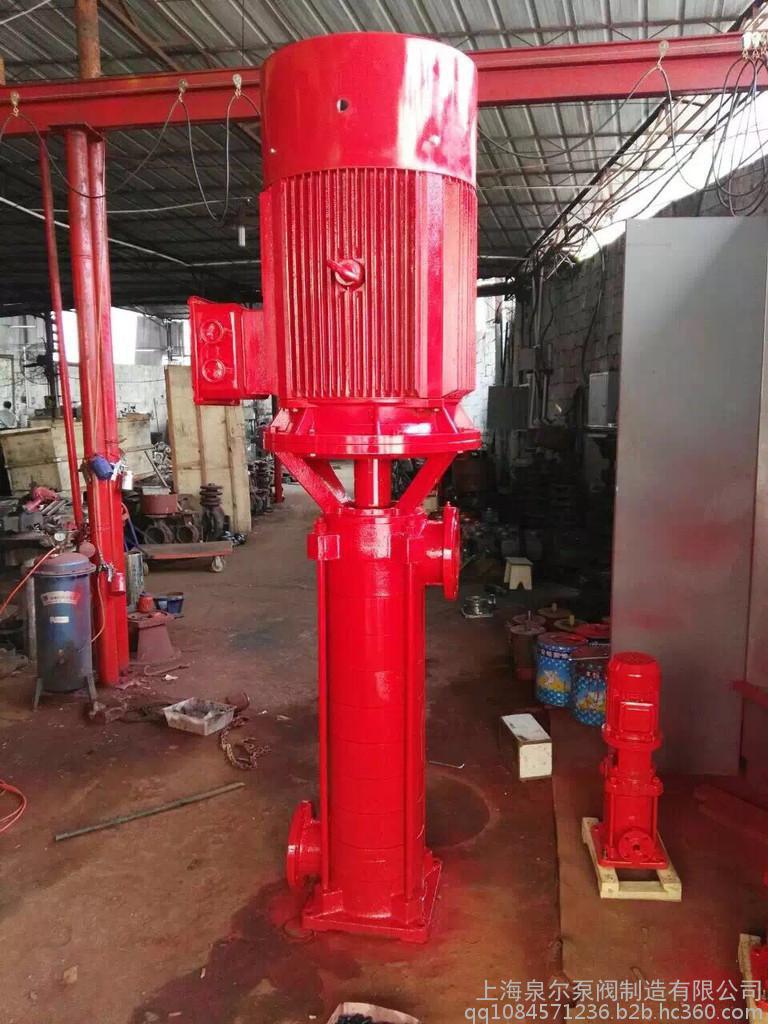

XBD-DL系列立式多级消防泵
??XBD-DL系列立式多级消防泵[1]是在原有立式多级泵基础上根据对消防泵的要求进行开发出的新一代XBD型中低压消防泵组产品。该系列泵由于采用优秀的水力模型,其在性能、结构、材料和配套上均满足消防泵的要求。
??采用立式泵结构，具有效率高、性能范围广的特点，可更好地节省占地面积的优点;采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小;采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳。其轴封有机械密封和填料密封两种形式。
XBD-DL工作条件
??1.可输送清水或物理化学性质类似于清水的无腐蚀性介质,其固体不溶物不超过0.1%。
??2.介质温度: -15℃～120℃。
??3.最大工作压力：XBD型泵：≤ 2.5 MPa。
??4.环境温度不大于40度C，相对温度小于95%。
XBD-DL产品用途
??XBD-DL立式多级消防泵由于采用优秀的水力模型，因此该系列泵具有满足用户要求;采用立式泵结构，具有效率高、性能范围广的特点，可更好地节省占地面积的优点;采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小;采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳。其轴封有机械密封和填料密封[2] 两种形式。
??适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。
| 型 号 | 级 | 口径 | 流量 | 扬程 | 功率 | 转速 | 汽蚀余量 |
| 数 | (mm) | (m3/h) | (m) | (KW) | (r/min) | (m) | |
| 40DL(DLS)6-12 | 2 | 40 | 6 | 24 | 1.5 | 1480 | 3.2 |
| 3 | 36 | 2.2 | |||||
| 4 | 48 | 3 | |||||
| 5 | 60 | 4 | |||||
| 6 | 72 | 4 | |||||
| 7 | 84 | 5.5 | |||||
| 8 | 96 | 5.5 | |||||
| 9 | 108 | 7.5 | |||||
| 10 | 120 | 7.5 | |||||
| 11 | 132 | 7.5 | |||||
| 12 | 144 | 11 | |||||
| 50DL(DLS)12.5-12.5 | 2 | 50 | 12.5 | 25 | 3 | 1480 | 2.2 |
| 3 | 3.75 | 3 | |||||
| 4 | 50 | 4 | |||||
| 5 | 62.5 | 5.5 | |||||
| 6 | 75 | 7.5 | |||||
| 7 | 87.5 | 7.5 | |||||
| 8 | 100 | 7.5 | |||||
| 9 | 112.5 | 11 | |||||
| 10 | 125 | 11 | |||||
| 65DL(DLS)30-15 | 2 | 65 | 30 | 30 | 5.5 | 1480 | 2.82 |
| 3 | 45 | 7.5 | |||||
| 4 | 60 | 11 | |||||
| 5 | 75 | 15 | |||||
| 6 | 90 | 15 | |||||
| 7 | 105 | 18.5 | |||||
| 8 | 120 | 22 | |||||
| 9 | 135 | 22 | |||||
| 10 | 150 | 30 | |||||
| 80DL(DLS)50-20 | 2 | 80 | 50 | 40 | 11 | 1480 | 2.2 |
| 3 | 60 | 15 | |||||
| 4 | 80 | 22 | |||||
| 5 | 100 | 30 | |||||
| 6 | 120 | 3 | |||||
| 7 | 140 | 37 | |||||
| 8 | 160 | 45 | |||||
| 9 | 180 | 45 | |||||
| 10 | 200 | 55 | |||||
| 100DL(DLS)72-20 | 2 | 100 | 72 | 40 | 15 | 1480 | 2.8 |
| 3 | 60 | 18.5 | |||||
| 4 | 80 | 30 | |||||
| 5 | 100 | 37 | |||||
| 6 | 120 | 37 | |||||
| 7 | 140 | 45 | |||||
| 8 | 160 | 55 | |||||
| 9 | 180 | 55 | |||||
| 10 | 200 | 75 | |||||
| 100DL(DLS)100-20 | 2 | 100 | 100 | 40 | 18.5 | 1480 | 2.8 |
| 3 | 60 | 30 | |||||
| 4 | 80 | 37 | |||||
| 5 | 100 | 45 | |||||
| 6 | 120 | 55 | |||||
| 7 | 140 | 75 | |||||
| 8 | 160 | 75 | |||||
| 9 | 180 | 90 | |||||
| 10 | 200 | 90 | |||||
| 150DL(DLS)150-20 | 2 | 150 | 150 | 40 | 30 | 1480 | 2.8 |
| 3 | 60 | 37 | |||||
| 4 | 80 | 45 | |||||
| 5 | 100 | 55 | |||||
| 6 | 120 | 75 | |||||
| 7 | 140 | 90 | |||||
| 8 | 160 | 90 | |||||
| 9 | 180 | 110 | |||||
| 10 | 200 | 132 | |||||
| 150DL(DLS)165-20 | 2 | 150 | 160 | 50 | 37 | 1480 | 3.5 |
| 3 | 75 | 55 | |||||
| 4 | 100 | 75 | |||||
| 5 | 125 | 90 | |||||
| 6 | 150 | 110 | |||||
| 7 | 175 | 132 | |||||
| 8 | 200 | 132 | |||||
| 9 | 225 | 160 | |||||
| 10 | 250 | 160 | |||||
| 150DL(DLS)200-20 | 2 | 150 | 200 | 40 | 37 | 1480 | 3.5 |
| 3 | 60 | 55 | |||||
| 4 | 80 | 73 | |||||
| 5 | 100 | 90 | |||||
| 6 | 120 | 110 | |||||
| 7 | 140 | 110 | |||||
| 8 | 160 | 132 | |||||
| 200DL(DLS)300-20 | 2 | 200 | 300 | 40 | 55 | 1480 | 5 |
| 3 | 60 | 75 | |||||
| 4 | 80 | 110 | |||||
| 5 | 100 | 132 | |||||
| 6 | 120 | 160 | |||||
| 7 | 140 | 160 | |||||
| 8 | 160 | 200 |
安装条件要求
??1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
??2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
??3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
??4、在泵的进出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
