材质:铸铁
驱动形式:电动
起订:1台
供应:100台
发货:10天内
| 材质 | 铸铁 |
|---|---|
| 驱动形式 | 电动 |
| 性能 | 不阻塞 |
| 泵轴位置 | 卧式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 诺西德 |
| 型号 | 350QZ-70 |
| 加工定制 | 是 |

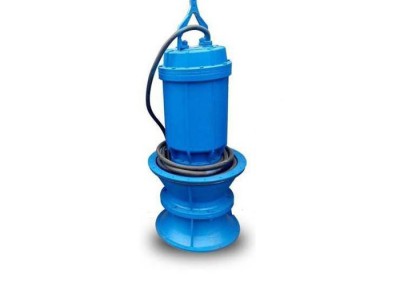

一、QZ潜水轴流泵简介QZ大流量潜水轴流泵主要特点是大流量、低扬程、效率高。驱动水泵的电动机为干式全封闭潜水三项异步电动机，水泵与电动机同轴一体，可长期潜入水下运行。由于水泵与电机一体，同时潜入水中，不但安装方便、快速，还可以大大简化泵站的土建件结构，减少安装占地面积，节约泵站土建工程造价。可采用多种安装方式，主要用于农田排灌、船坞升降水位、城市给排水、防洪和市政、水利工程等工况。尤其适用于解决水位涨落大的沿江、湖泊地区站防洪问题。二、QZ潜水轴流泵结构
1、叶轮：叶轮采用目前先进的水力模型换算所得，性能优良、稳定、成熟。选择较小的nD值，汽蚀性能好，确保运行平稳。综合技术指标达到同类产品先进水平。2、机械密封：传统潜水电泵在叶轮与电机室之间只有一个油室，双密封室**是在油室与叶轮之间增加了一个空气缓冲密封室，即双密封室结构。油室中是两个独立的机封，叶轮处还有一道机械密封，总共有三套机械密封。这样当水由叶轮后的机封进入空气缓冲室时，水**沉积在缓冲室的低处，水无法进入油室，这**实现了水与电机室的完全隔离，保护了电机腔中的干燥环境，保护了油室中的轴承工作环境，极大地提高了产品可靠性。3、防抬机与防反转装置：机组启动瞬间，潜水电泵电机起动力矩的反作用力矩，常常会使机组整体向相反方向旋转，对于低压潜水泵，防反转装置能解决这种问题。对于较大型的潜水泵，由于作用力大，正常启动都往往能使机组抬起来。把以设计有全密封的防抬机、防反转装置，而且使电缆完全与水隔离，即使长期使用后橡胶老化也不会泄漏。还配有渗漏积液排除装置，保持全密封装置中的干燥。
4、轴承：轴承采用滚动轴承，能够承受所有的轴向和径向负荷，并完全与泵输送的介质分开。在大型潜水电泵的轴承结构设计时，采取短圆柱滚子轴承不承受径向力，潜水电泵的轴向力由推力轴承来承受，用球轴承来防止轴向窜动的方案，并设置有轴承测温元件，保证电泵的稳定安全运行。5、电机：高性鼠笼式感应电机，特别为潜水泵设计制造，符合GB755标准。电动机的功率等级符合IEC标准，外壳防护等级IP68，额定电压可分别按380V， 660V、3KV、6KV、10KV制造，额定频率为50Hz，工作制为SI，绝缘等级为F级，采用VPI真空压力浸渍工艺，具有很好的机械性能和可靠的防水性能。6、冷却：潜水电泵潜入水中运行，其电机外壳直接将热量传到周围介质中，热量被周围的水流带走。大功率高压电泵电机，采用内风道散热技术，使得三相绕组温升低、温度场分布均匀。7、监测装置：潜水泵装有多道保护装置，可把引线引至电控箱。保护装置有：过载、缺相、泄漏、超温、温度、浸水保护等（视泵的结构不同而有差别）。
