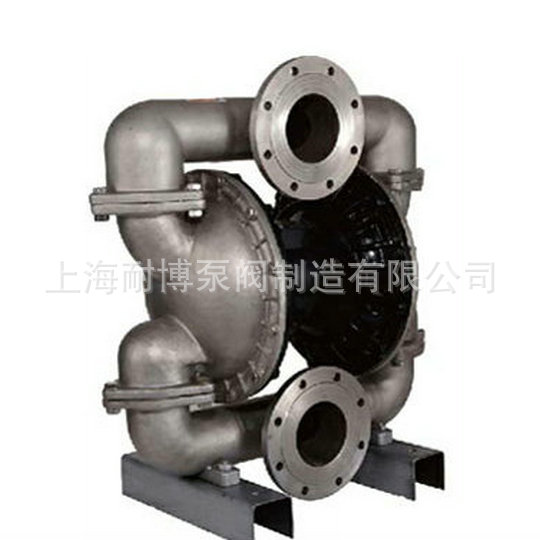

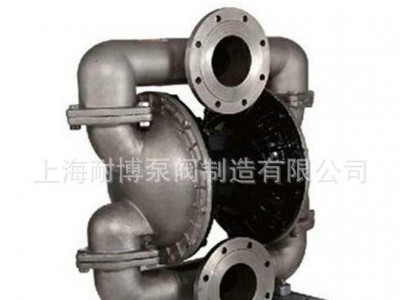

| 往复单元 | 隔膜泵 |
|---|---|
| 材质 | 不锈钢 |
| 驱动方式 | 电动 |
| 性能 | 高压 |
| 用途 | 流程泵 |
| 功率 | 1.5KW（kw） |
| 吸程 | 2.4-7.6 |
| 允许颗粒值 | 9.4 |
| 出口压力 | 0.5 |
| 品牌 | 上海耐博 |
| 型号 | NBQ3-125 |
************************************************************************************************************************************************************************************
【温 馨 提 示】
产品图片属性及价格仅供参考，详情请来电或旺旺咨询！
零部件明细表
序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 |
01 | 出料口(上盖) | 02 | 球阀 | 03 | 球座O型圈 | 04 | 球座 |
05 | 引导块垫片 | 06 | 小滑块 | 07 | 助动杆 | 08 | 气阀室 |
09 | 助动杆O型圈 | 10 | 助动杆套 | 11 | 连杆轴 | 12 | 大滑件铝件 |
13 | 活塞 | 14 | 气阀室盖 | 15 | 气阀室盖垫圈 | 16 | 引导块 |
17 | 活塞套 | 18 | 立柱 | 19 | 夹板螺丝 | 20 | 夹板O型圈 |
21 | 外夹板 | 22 | 四氟膜片 | 23 | 聚胶膜片 | 24 | 内夹板 |
25 | 隔排 | 26 | 气阀室垫片 | 27 | V型圈 | 28 | 连杆轴套 |
29 | V型圈 | 30 | 消声器 | 31 | 进料口(下盖) | 32 | 支架(底座) |
规格参数
型号规格 | NBQ3-125 |
最大工作流量 | 1041升/分钟 |
最大工作力 | 0.84Mpa |
流体出口尺寸 | 125mm |
流体进口尺寸 | 125mm |
空气进口尺寸 | 3/4in.npt(f) |
最大虹吸高度(干抽) | 2.4m |
最大虹吸高度(湿抽) | 7.6m |
最大输送固体粒 | 9.4mm |
最大空气消耗量 | 325scfm |
每往复流量 | 2.0gallon(7.6 lpm) |
最大往复速度 | 135cpm |
泵主体结构材质 | 铸钢、铝合金、PP、不锈钢、PTFE |
