| 分类 | 污水泵 |
|---|---|
| 驱动方式 | 电动 |
| 叶轮数量 | 单级或多级 |
| 电压 | 380（V） |
| 功率 | 0.55-125（kw） |
| 输送介质 | 污水 |
| 材质 | 普通泵 |
| 进出口径 | 25-400 |
| 类型 | 潜水污水泵 |
| 流量 | 5-1600 |
| 性能 | 耐磨,自动,变频,卫生,无泄露,耐腐蚀,不阻塞,高压,可定制 |
| 扬程 | 5-80 |
| 转速 | 980-2850r/min |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 龙事达 |
| 型号 | WQ-QW-JYWQ-WQP-WQAS |
| 加工定制 | 是 |

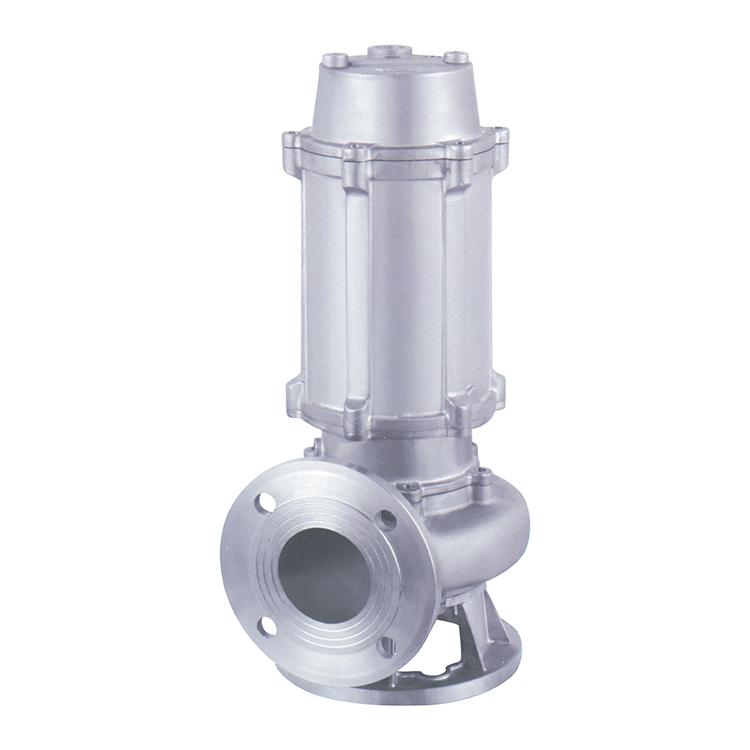

WQ型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
产品特点 1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。 2。机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。 3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。 4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。 5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性 6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。 7．WQ可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。 8．能够在全扬程内使用，而保证电机不会过载。
9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。 产品用途 适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。 型号意义 例如：200QW400-30P-55
200-排出口直径(mm)
QW-潜水式排污泵
400-额定流量(m3/h)
30-额定扬程(m)
P-材质为不锈钢
55-电机功率(kw)
WQ型潜水排污泵性能参数表
型号 | 口径 | 流量 | 扬程 | 功率 | 转速 | 效率 |
25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
125-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
15-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
200-400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 |
250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
250-800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 |
300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
350-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |

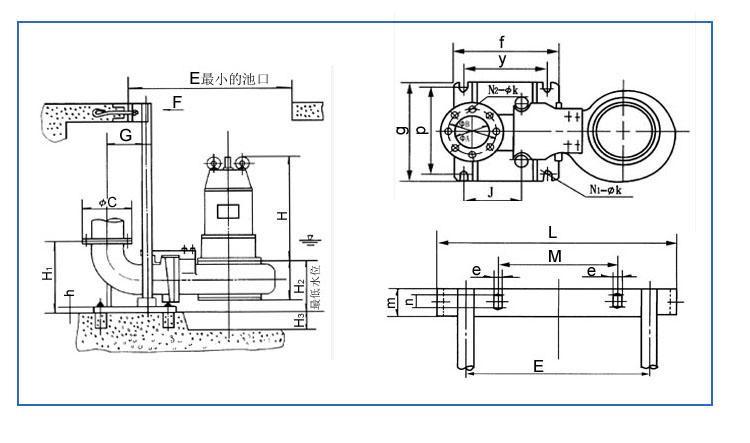

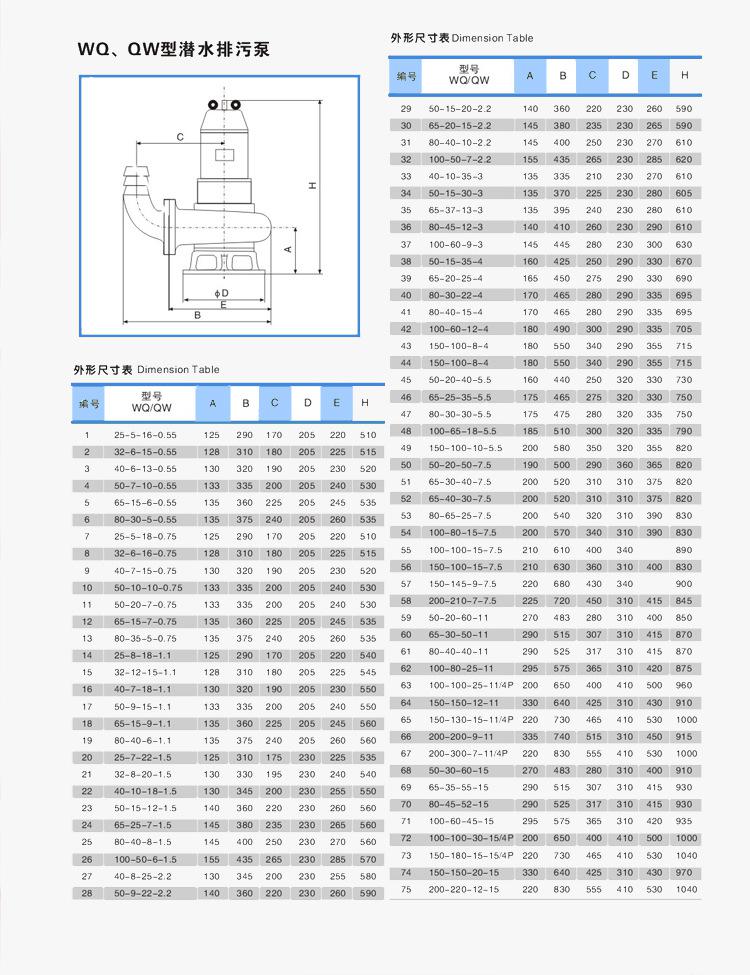

WQ固定潜水式无堵塞排污泵安装尺寸图：

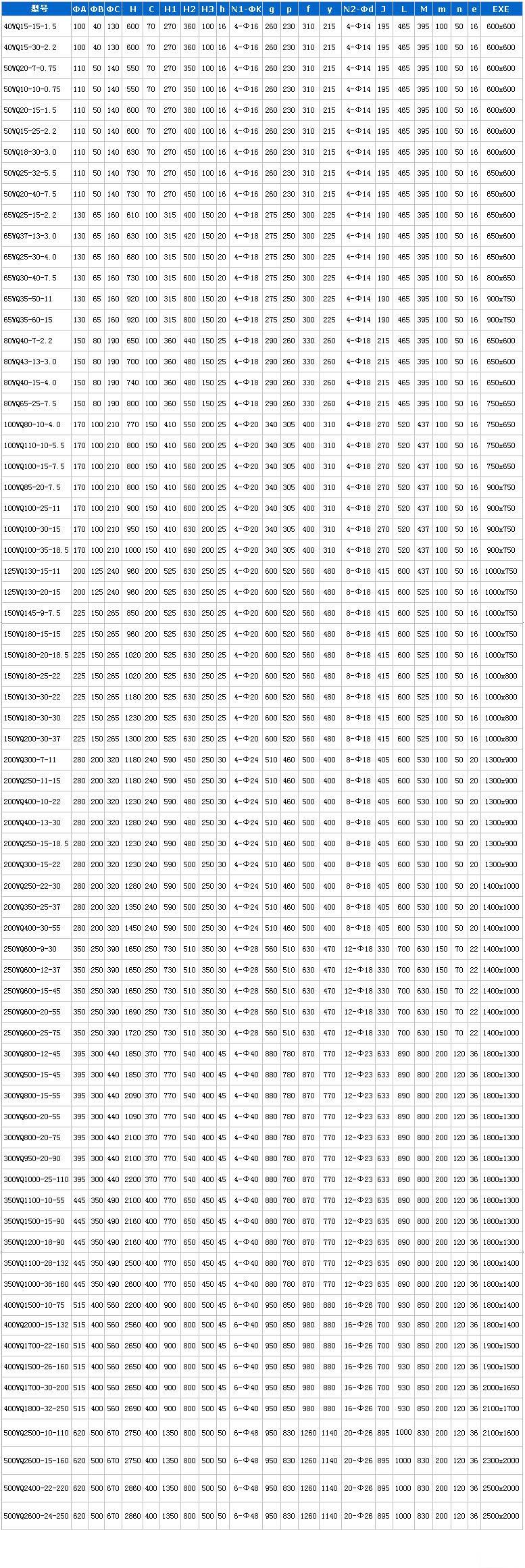

WQ固定潜水式无堵塞排污泵安装尺寸表：
故障现象 | 原 因 分 析 | 排 除 方 法 |
流量不足
或不出水 | 1、 叶轮旋转错误 2、 阀门是否打开和完好 3、 管道被堵 4、 转速过低 5、 扬程过高 6、 抽送介质密度较大 7、 介质粘度较高 8、 密封圈损坏（口环处） | 1、 调整叶轮旋转方向 2、 检查、维修、排除 3、 清理杂物 4、 检查电器设备及电路 5、 改泵或降低扬程 6、 用水冲稀降低浓度 7、 降低粘度 8、 更 换 |
运行不稳定 | 1、 叶轮不平衡 2、 轴承损坏 | 1、 送制造厂调换或校正 2、 更换叶轮 |
泵不能启动 | 1、 缺 相 2、 叶轮卡住 3、 绕组、接头或电缆断路 4、 定子绕组烧坏 5、 电器控制发生故障 | 1、 检查线路进行修复 2、 排除杂物 3、 用欧姆表检验修复 4、 修理、更换绕组 5、 修理或调换 |
电流过大 | 1、 工作电压低 2、 管道、叶轮堵塞 3、 抽送液体的过的或粘度较高 4、 使用扬程过高 | 1、 调整工作电压 2、 清理管道、更换绕组 3、 改变密度或粘度 4、 减少流量，提高流量 |
绝缘电阻低 | 1、 电缆线电源接线端渗漏 2、 电缆线破损 3、 机械密封磨损产生泄露 4、 各O形密封圈失效 5、 机壳被介质腐蚀漏水 | 1、 拧紧压紧螺母 2、 更 换 3、 更 换 4、 更 换 5、 修 补 |
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为WQ型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。给城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优劣的重要因素。
