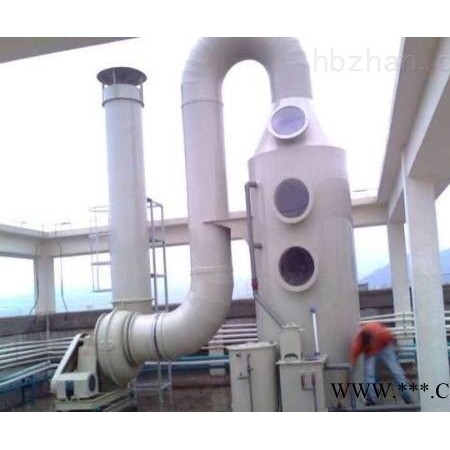

BSJ-20玻璃钢酸雾净化塔
BSJ-20玻璃钢酸雾净化塔代码含义：
B——玻璃钢
J——净化处理
S——与液体接触件为聚氯乙烯塑料
20——设计风量（m3/h）
结构
BJS-X系列玻璃钢酸雾净化塔由圆形塔体与法兰分段联接而成。具体结构由贮液箱，进风段，两级喷淋，旋流板、出风锥帽等组成。其特点是：制作方便、便于安装检修、强度高、占地面积小。喷淋形式采用双层填料，二级喷淋，使气液充分接触，提高净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。处理风量在10000m3以上时，采用两台水泵就能达到设计要求。
主体：
①复合玻璃钢贮液箱、加液管，在吸液管上加有滤液装置，进风段采用复合玻璃钢制作。
②*、二级喷液段均采用一排Y-1型尼龙喷嘴，保尔环滤料和有机玻璃检查孔。
③有效挡水段设有旋流板增加挡水的效果
④玻璃钢风帽盖。
⑤F4-72型玻璃钢离心风机
⑥塑料水泵和不锈钢离心泵
⑦其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。
外形及安装尺寸
型号 | BJS-1.5 | BJS-3 | BJS-5 | BJS-7.5 | BJS-10 | BJS-20 | BJS-30 | BJS-40 | BJS-50 | |
外 形 尺 寸 | φ | 600 | 800 | 1000 | 1300 | 1500 | 2200 | 2700 | 3100 | 3500 |
Φ1 | 250 | 360 | 400 | 450 | 500 | 700 | 1000 | 1120 | 1250 | |
H | 4200 | 4200 | 4200 | 4200 | 4200 | 6200 | 6200 | 6200 | 6700 | |
A×B | 224×256 | 280×320 | 380×320 | 315×360 | 315×360 | 560×640 | 700×800 | 840×960 | 840×960 | |
安 装 尺 寸 | Φ2 | 800 | 1000 | 1200 | 1500 | 1700 | 2400 | 2900 | 3300 | 3700 |
L1 | 140 | 140 | 140 | 140 | 140 | 380 | 380 | 380 | 380 | |
L2 | 100 | 100 | 100 | 100 | 100 | 270 | 270 | 270 | 270 | |
L3 | 178 | 178 | 178 | 178 | 178 | 470 | 470 | 470 | 470 | |
L4 | 660 | 760 | 860 | 1060 | 1160 | 1900 | 2150 | 2350 | 2550 | |
L5 | 840 | 900 | 1100 | 1300 | 1400 | 2100 | 2500 | 3000 | 3000 | |
B | 240 | 288 | 288 | 316 | 316 | 365 | 365 | 365 | 365 | |
