广腾机械YCB型圆弧齿轮泵

产品：	浏览次数：567广腾机械YCB型圆弧齿轮泵
品牌：	广腾
必需汽蚀余量：	5.0，5.5
材质：	不锈钢
单价：	300.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 2 天内发货
有效期至：	长期有效
最后更新：	2022-02-16 15:20

详细信息

必需汽蚀余量	5.0，5.5
材质	不锈钢
流量	0.6-48
排出压力	0.6
驱动方式	磁力
适用范围	在输油系统中可用作增压泵，在燃油系统中可用作输送加压喷射的燃油泵，在液压系统中可用作提供液压泵
性能	无泄露，耐腐蚀
用途	增压泵，输油泵
原理	齿轮泵
转速	910-1750
泵轴位置	卧式
叶轮数目	单级
品牌	广腾机械
型号	YCB

泊头广腾圆弧齿轮油泵YCB润滑泵简单介绍：

齿轮泵

泊头市广腾机械设备有限公司专营三螺杆泵、防爆自吸泵、不锈钢齿轮泵、甲醇泵、甲醇燃烧器配套泵、沥青站配套油泵、沥青乳化设备配套油泵、锅炉配套油泵、重油泵、渣油泵、煤焦油泵、等热能设备配件的销售、维修、保养及特殊泵的定做。齿轮油泵广泛应用于:燃烧器、沥青搅拌站、沥青乳化设备、锅炉、油田加热炉、烤漆房、工业炉窑、焚烧炉、沥青加热设备等各种热能行业。我公司提供大量的燃烧器配件;确保维修更及时、全面、节能和环保。现我们服务于各工厂、宾馆饭店、花园酒店、医院、学校、物业公司、政府单位,维保和托管各型燃烧器有100余台,深得广大客户信任。客户把我们当作真诚的朋友,觉得把燃烧器的供油系统管理交给我们,更省心、省力、省钱……

● 用途
适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体，以及用于液压传动系统。

● 应用范围
　　在输油系统中可用作传输，增压泵；
在燃油系统中可用作输送，加压，喷射的燃油泵；
在液压传动系统中可用作提供液压动力的液压泵；
在一切工业领域中，均可作润滑油泵用。

● 结构特点
本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。
泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。
泵轴端密封设计为两种形式，一种为机械密封，一种是填料密封，可根据具体使用情况和用户要求确定。
从主轴外伸端向泵看，为顺时针旋转。

性能参数表

型号	流量 Q	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	电动机
型号	m3/h	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 r m	效率 η %	频率 Hz	功率KW	型号
YCB0.6-0.6	0.6	910	0.6	5.5	32	50	0.75	Y90S-6
	1.0	1390				50	0.75	Y80L2-4
	0.7	1130				60	0.75	Y90S-6
	1.2	1710				60	0.75	Y80L2-4
YCB0.6-1.6	0.6	910	1.6	7.0	70	50	1.1	Y90L-6
	1.0	1400				50	1.5	Y90L-4
	0.7	1130				60	1.1	Y90L-6
	1.2	1710				60	1.1	Y90S-4
YCB1.6-0.6	1.6	910	0.6	5.5	42	50	0.75	Y90S-6
	2.5	1400				50	1.1	Y90S-4
	1.9	1130				60	1.1	Y90L-6
	3.0	1710				60	1.5	Y90L-4
YCB1.6-1.6	1.6	940	1.6	7.0	71	50	2.2	Y112M-6
	2.5	1440				50	4	Y112M-4
	1.9	1150				60	2.2	Y112M-6
	3.0	1750				60	4	Y112M-4
YCB3.3-0.6	3.3	940	0.6	5.0	60	50	1.5	Y100L-6
	5.0	1420				50	2.2	Y100L1-4
	4.0	1150				60	1.5	Y100L-6
	6.0	1730				60	2.2	Y100L1-4
YCB3.3-1.6	3.3	960	1.6	7.0	72	50	5.5	Y132M2-6
	5.0	1440				50	7.5	Y132M-4
	4.0	1170				60	4	Y132M1-6
	6.0	1750				60	7.5	Y132M-4
YCB4-0.6	4.0	940	0.6	5.0	60	50	1.5	Y100L-6
	6.0	1420				50	2.2	Y100L1-4
	4.8	1150				60	2.2	Y112M-6
	7.2	1730				60	3	Y100L2-4
YCB4-1.6	4.0	960	1.6	7.0	72	50	5.5	Y132M2-6
	6.0	1440				50	7.5	Y132M-4
	4.8	1170				60	5.5	Y132M-6
	7.2	1750				60	7.5	Y132M-4
YCB8-0.6	8.0	960	0.6	5.0	61	50	3	Y132S-6
	12.0	1440				50	5.5	Y132S-4
	9.6	1170				60	4	Y132M1-6
	14.4	1750				60	5.5	Y132S-4
YCB8-1.6	8.0	970	1.6	7.0	75	50	11	Y160L-6
	12.0	1460				50	15	Y160L-4
	9.6	1170				60	11	Y160L-6
	14.4	1760				60	15	Y160L-4
YCB10-0.6	10.0	960	0.6	5.0	62	50	4	Y132M1-6
	15.0	1440				50	5.5	Y132S-4
	12.0	1170				60	5.5	Y132M2-6
	18.0	1750				60	7.5	Y132M-4
YCB10-1.6	10.0	970	1.6	7.0	76	50	11	Y160L-6
	15.0	1470				50	15	Y160L-4
	12.0	1170				60	11	Y160L-6
	18.0	1770				60	18.5	Y160L-4
YCB20-0.6	20.0	970	0.6	5.0	68	50	7.5	Y160M-6
YCB20-0.6	24.0	1170	0.6	5.0	68	60	7.5	Y160M-6
YCB25-0.6	25.0	970	0.6	5.5	69	50	11	Y160L-6
YCB25-0.6	30.0	1170	0.6	5.5	69	60	11	Y160L-6
YCB30-0.6	30.0	970	0.6	5.5	70	50	11	Y160L-6
YCB30-0.6	36.0	1170	0.6	5.5	70	60	11	Y160L-6
YCB40-0.6	40.0	970	0.6	5.5	72	50	15	Y180L-6
YCB40-0.6	48.0	1180	0.6	5.5	72	60	15	Y180L-6
YCB50-0.6	50.0	970	0.6	5.5	72	50	22	Y200L2-6
YCB50-0.6	60.0	1180	0.6	5.5	72	60	22	Y200L2-6

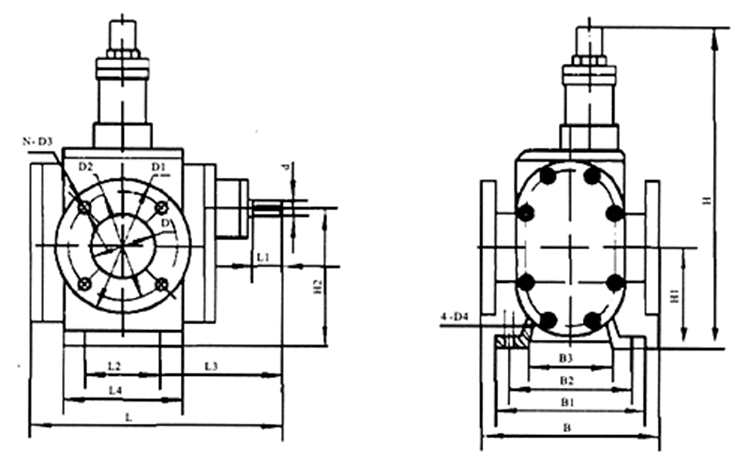

YCB型泵外型、安装尺寸

型号	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	D	D1	D2	N-D3	4-D4	d
YCB0.6	180	30	45	107.5	66	125	91	70	35	187	80	92	φ25	φ100	φ75	4-M10	4-φ9	φ12
YCB1.6	208	32	55	118.5	80	150	115	90	50	208	79.7	95	φ32	φ120	φ90	4-φ14	4-φ11	φ14
YCB3.3	247.6	35	70	132.85	98	180	148	120	75	258	87.6	110	φ40	φ130	φ100	4-φ14	4-φ13	φ18
YCB4	260.6	35	80	134.8	108	180	148	120	75	263	92.6	115	φ50	φ140	φ110	4-φ14	4-φ13	φ18
YCB8	313	45	100	158.5	138	220	178	140	90	361	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB10	330	45	100	168.5	138	220	178	140	90	360	105	135	φ65	φ160	φ130	4-φ14	4-φ13	φ24
YCB20	400	55	135	201	182	260	226	180	118	436.5	130.8	170	φ80	φ190	φ150	4-φ18	4-φ18	φ32
YCB25	430	55	135	216	182	260	226	180	118	436.5	130.8	170	φ100	φ210	φ170	4-φ18	4-φ18	φ32
YCB30	459	60	150	236	200	275	231	190	126	461	141	185	φ100	φ210	φ170	4-φ18	4-φ18	φ35
YCB40	500	70	175	251.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40
YCB50	493	70	175	246.5	225	300	260	210	140	509	157	205	φ125	φ240	φ200	4-φ18	4-φ18	φ40

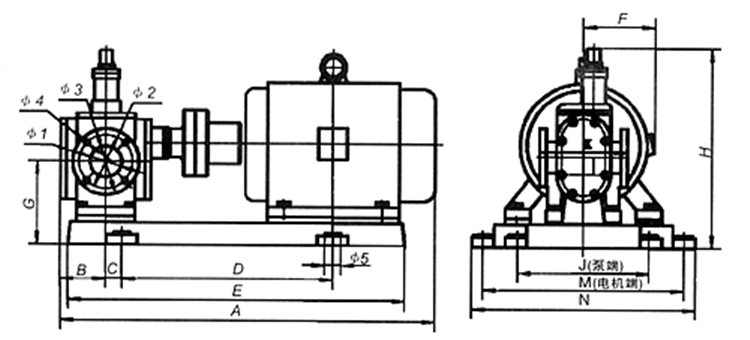

YCB型齿轮泵外型、安装尺寸及重量

型号 Model	流量 m3/h	A	B	C	D	E	F	G	H	J	K	M	N	φ1	φ2	φ3	n×φ4	n×φ5	重量 Weight
YCB0.6-0.6	0.6	506	50	22.5	280	421	155	115	232	136	125	222	252	φ25	φ75	φ100	4×M10	4×φ14	38.5
YCB1.0-0.6	1.0	486.5			264	405	150		217			207	237
YCB1.6-0.6	1.6	547	63	27.5	303	455	155		243	156	150	222	252	φ32	φ90	φ120	4×φ14		43
YCB2.5-0.6	2.5
YCB3.3-0.6	3.3	644	76	35	344.5	544.5	180	127.6	298	198	180	266	298	φ 40	φ100	φ130		4×φ16	65
YCB5.0-0.6	5.0
YCB4.0-0.6	4.0	667.5	82	40	346	557						256	288	φ50	φ110	φ140			66
YCB6.0-0.6	6.0
YCB8.0-0.6	8.0	795	101	50	382	644	210	140	396	218	220	332	364	φ65	φ130	φ160			117
YCB12-0.6	12
YCB10-0.6	10	849	111		430	690													130
YCB15-0.6	15	808			392	652
YCB20-0.6	20	1009	131.5	29.5	566	845	255	165.8	471.5	270	260	380	416	φ80	φ150	φ190	4×φ18	4×φ18	216
YCB25-0.6	25	1100	146.5		603	904						385	421	φ100	φ170	φ210			223
YCB30-0.6	30	1125	147	35	646	954		196	517	295	275	400	436						288
YCB40-0.6	40	1214	161	42.5	673	1023	285	212	562	315	300	425	461	φ125	φ200	φ240	8×φ18	4×φ18	364
YCB50-0.6	50	1300	159	52.5	680	1080	310	237	590	240	300	476	536	φ125	φ200
