GC型锅炉给水泵

产品：	浏览次数：863GC型锅炉给水泵
材质：	铸铁
产地：	河北
单价：	1850.00元/台
最小起订量：	1 台
供货总量：	999 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-02-15 18:49

详细信息

材质	铸铁
产地	河北
电动功率	7.5KW
电压	380v
工作温度	100（℃）
进出口径	80（mm）
流量	50（m3/h）
排出口径	80（mm）
驱动方式	电动
吸程	3（m）
销售方式	**
性能	不阻塞
扬程	32（m）
用途	管道泵
原理	离心泵
转速	2900rpm
执行质量标准	国标
贸易属性	促销
泵轴位置	卧式
叶轮数目	单级
叶轮结构	敞开式叶轮
叶轮吸入方式	单吸式
发货期限	3天
品牌	华通
型号	LSW80-160

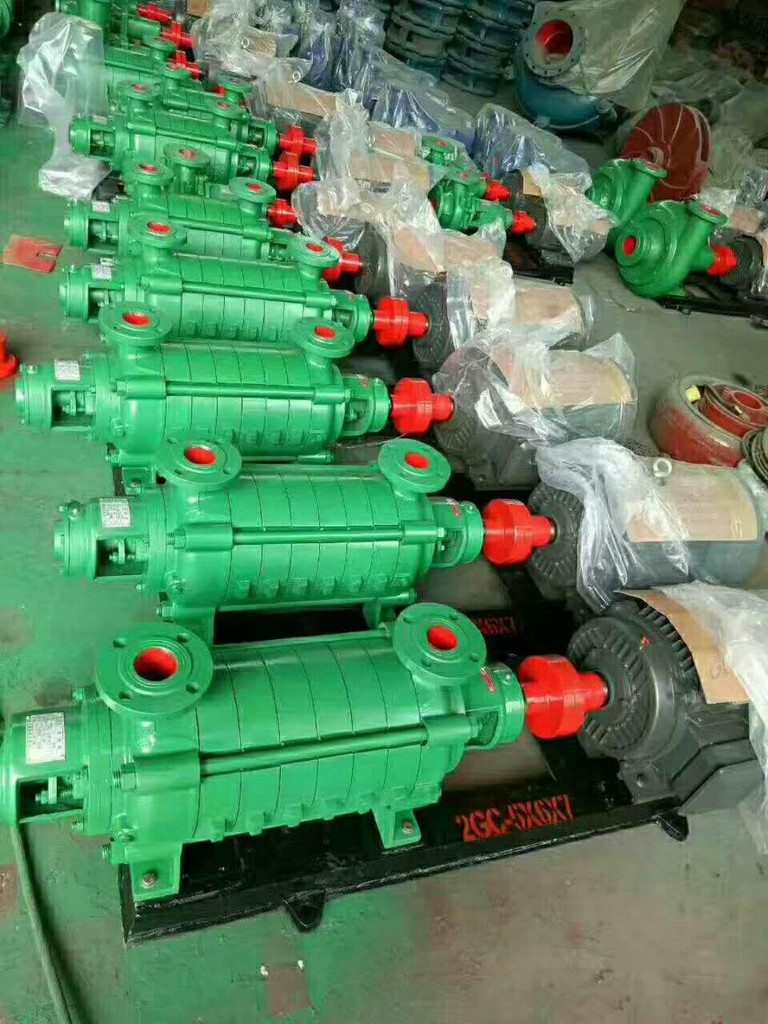

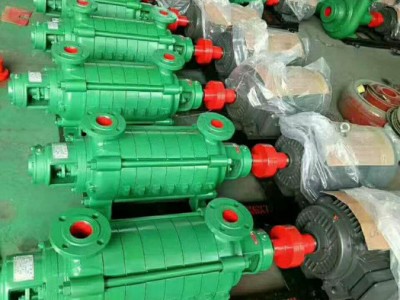

GC型锅炉给水泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。本型水泵扬程在46m～576m时,流量为6m～55m3/h,液体的最高温度低于110℃。适合于锅炉给水,工厂及城市给水之用。水泵配用Y型电动机
用途：适合于锅炉给水，矿山排水、工厂及城市给水
结构特点：GC型水泵是卧式、单吸多级、分段式离心泵
介质温度：≤105℃
处理介质：清水及物理化学性质类似水的液体
驱动方式：电动机驱动
流量范围：6mз/h -55mз/h
扬程范围：46m-430m

1.5 ——吸水口直径（毫米）被 25 除得值并化整
G ——锅炉给水泵
C ——表示泵的种类
J ——机械密封式
5 ——缩小为 1/10 泵的比转数。即泵的比转数为 50
6 ——叶轮的数量

1、轴套螺母 1 、 Sleeve nut 2 、轴承盖 2 、 Bearing Cover

3, 轴承 3 、 Bearing 4 、轴承体 4 、 Bearing body

5 、轴套 5 、 Sleeve 6 、填料压盖 6 、 packing gland

7 、机械密封 7 、 Sealing machine 8 、进水段 8 、 Suction casing

9 、密封环 9 、 Wearing ring 10 、叶轮 10 、 Impeller

11 、中段
11 、 Midsegment
12 、回水管 12 、 Balance pipe

13 、出水段 13 、 Discharge casing 14 、平衡环 14 、 Balancing ring

15 、平衡盘 15 、 Balancing disk 16 、尾盖 16 、 End cover

17 、轴套 17 、 Sleeve 18 、拉紧螺栓 18 、 Tightening

19 、轴 19 、 Pump shaft 20 、圆螺母 20 、 Round nut

结构说明

泵的进出口方向均垂直向上，为根据所需扬程选用不同级数。
泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。
泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成，两端支撑在滚珠轴承上。
泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。
泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时，应通入冷水，对轴承进行冷却。
轴承内的钙基黄油润滑脂可通过油杯注入。
从进水段方向看，泵为顺时针转动。

性能参数:

型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	功率（KW）
型号	流量 (mз/h）	扬程（m）	转速（r/min）	效率（%）	轴功率	电机功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	49	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11.0
2GC-5×4	10	128	2950	39.6	8.8	15.0
2GC-5×5	10	160	2950	39.6	11.0	15.0
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22.0
2GC-5×8	10	256	2950	39.6	17.6	30.0
2GC-5×9	10	288	2950	39.6	19.8	7.5
2.5GC-6×2	15	62	2950	43.7	5.8	11.0
2.5GC-6×2	20	54	2950	47.4	6.2	11.0
2.5GC-6×3	15	93	2950	43.7	8.7	15.0
2.5GC-6×3	20	81	2950	47.4	9.3	15.0
2.5GC-6×4	15	124	2950	43.7	11.6	22.0
2.5GC-6×4	20	108	2950	47.4	12.4	22.0
2.5GC-6×5	15	155	2950	43.7	14.5	22.0
2.5GC-6×5	20	135	2950	47.4	15.5	22.0
2.5GC-6×6	15	186	2950	43.7	17.4	30.0
2.5GC-6×6	20	162	2950	47.4	18.6	30.0
2.5GC-6×7	15	217	2950	43.7	20.2	30.0
2.5GC-6×7	20	189	2950	47.4	21.7	30.0
2.5GC-6×8	15	248	2950	43.7	23.2	37.0
2.5GC-6×8	20	216	2950	47.4	24.8	37.0
2.5GC-6×9	15	279	2950	43.7	26.1	22
2.5GC-6×9	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4GC-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4GC-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-
