| 产品种类 | 聚氨酯保温管 |
|---|---|
| 主要材质 | 工作钢管+聚氨酯保温层+聚乙烯外护管 |
| 品牌 | 鑫大 |
| 型号 | DN15-DN1020 |
| 加工定制 | 是 |
产品介绍
产品信息 产品名称： 钢套钢蒸汽保温管 钢套钢蒸汽保温管各项指标： | 聚氨酯 | 单位 | 指标 | 玻璃钢 | 单位 | 指标 |
| 容重 | Kg/m3 | 40-60 | 抗压强度 | MPa | 120-220 |
| 导热系数 | W/mk | <0.025 | 抗拉强度 | MPa | 210-355 |
| 耐热性 | ℃ | ≤120 | 表层硬度 | MPa | <320 |
| 耐寒性 | ℃ | ≥-50 | 击穿电压 | KV | >25 |
| 粘结强度 | KPa | ≥200 | 表层含胶量 | | >45% |
| 抗压强度 | KPa | ≥200 | 氨凝 | MPa | 400-900 |
| 吸水率 | Kg/m2 | ≤0.2 | 使用年限 | | 30-50年 |
耐高温钢套钢蒸汽保温管 聚氨酯发泡保温管 蒸汽保温管道优质厂家 钢套钢蒸气复合保温管适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。 钢套管（钢套钢）埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。它是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。
聚氨酯直埋式保温管 聚氨酯发泡保温钢管 钢套钢预制直埋保温 塑套钢直埋热水保温管钢套钢蒸汽保温管结构机理
1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。
2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。
3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。
4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。
5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。
6.减阻层: 保证工作钢管热胀冷缩自由运动。
7.工作钢管：保证输送介质正常流动。

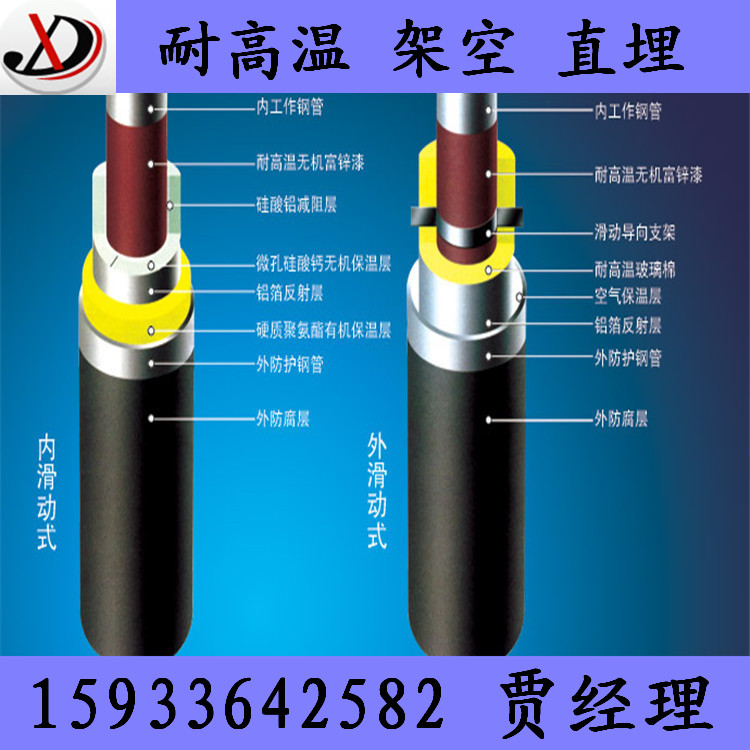

钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式
1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。内滑动式的滑动面在工作钢管的外表面，保温材料和外护管相对来说不动，主要是工作钢管受热膨胀在保温材料中移动，该结构形式主要用于硬质的保温材料中，其优点是工作钢管与外护管之间无需设置支撑环，外护管的内壁不易被腐蚀，其缺点是热流的外泄难以处理，大口径蒸汽管道内的工作钢管自重较大，易造成保温材料的偏心或压碎，内磨擦增大。
2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。外滑动式的滑动面在外护管的内表面，保温材料随工作钢管一起运动，该结构形式主要用于软质的保温材料中，其优点是保证热流不外泄，有效解决了由于径向膨胀而造成摩擦力增大的问题，由于内部有支撑环，不会造成保温材料偏心和压碎现象。
产品图片

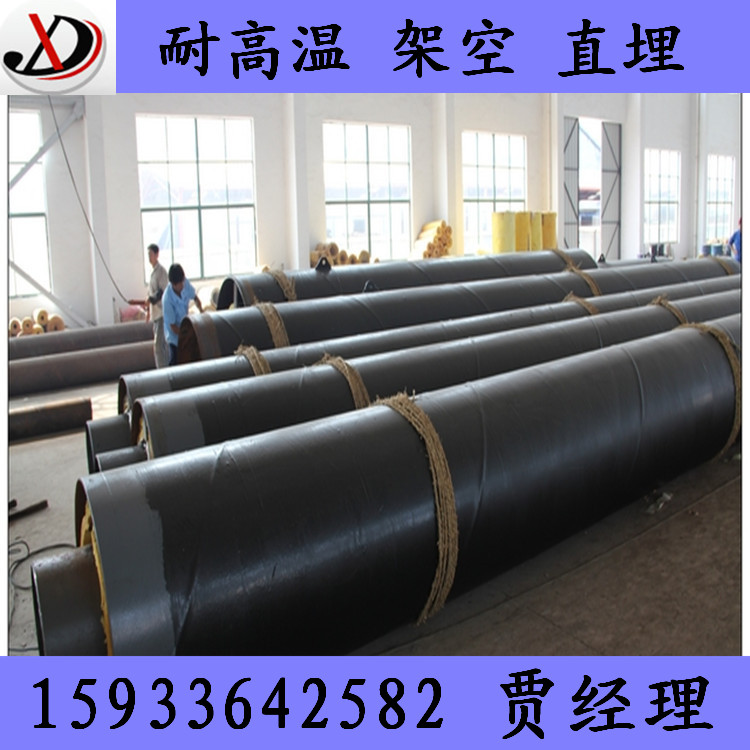

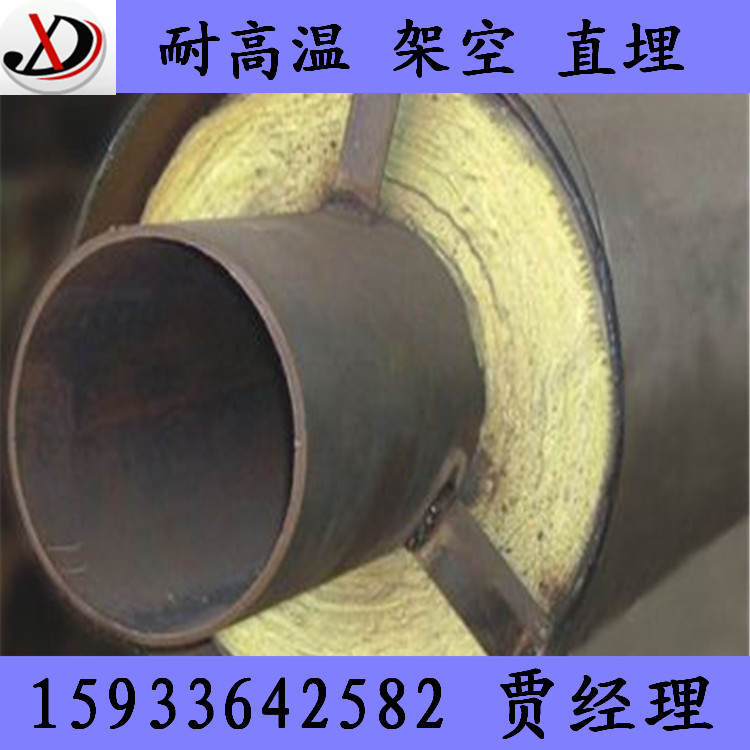

钢套钢蒸汽保温管

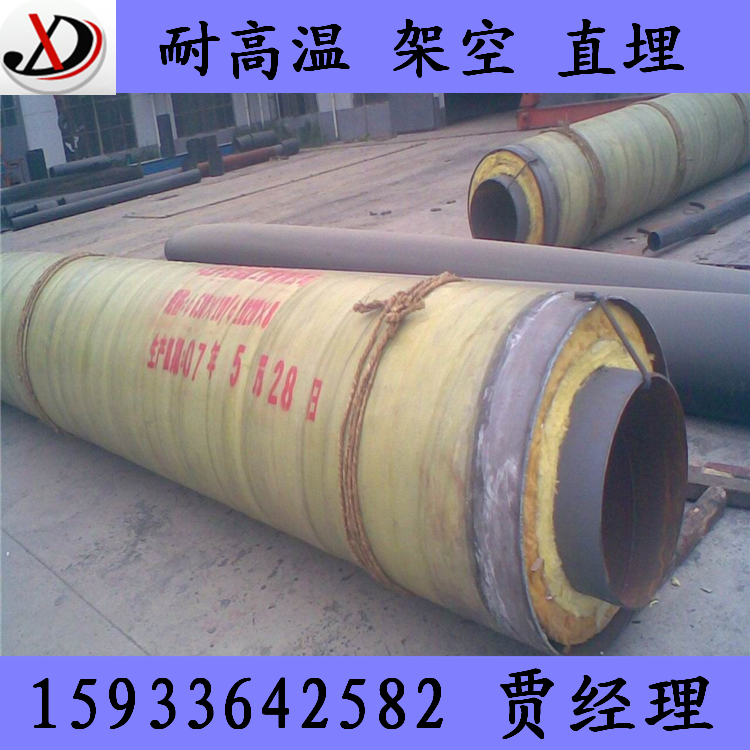

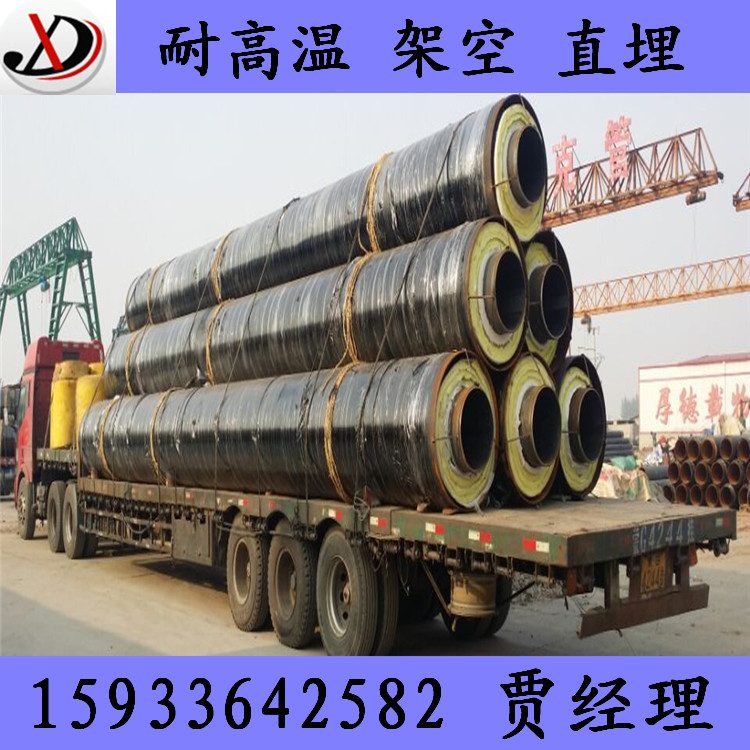

钢套钢复合保温管
钢套钢蒸汽保温管执行标准：
CJ/T200—2004《城镇供热预制直埋蒸汽保温管技术条件》
CJ/T104---2005《城镇供热直埋蒸汽管道技术规程》
◆内钢管选用有机硅耐高温漆（耐温≥400℃）防腐涂层，有效防止工作钢管腐蚀，延长使用寿命。管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。
◆在500℃以下，离心玻璃棉是优秀的保温材料，质量轻，几何形状稳定，采用多层错缝包扎，有效减少了热损失，同时控制外套表面措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。并具有遇水干燥后物理性能和几何形状能够完全恢复的特性。该特性使管道能够适应高地下水位地区的施工条件，给施工带来极大的方便，降低施工成本。
◆利用钢套管强度高、密封性好的特点，成功地解决了防水抗漏的难点。用钢管做外保护层，具有强度高，不易损坏且能承受圈套上部荷载的特点，为达到长寿命，对钢外套管需进行防腐处理，保障了供热管道的安全性，可以在不同温度环境下更安全的广泛应用，尤其适用于高温蒸汽管道项目。
◆蒸汽管道中的滑动支架和内固定采取特殊材料的隔热措施，防止了热桥的产生，从而使外套防腐层的温度控制得到了保证。
◆钢管外护管具有良好的刚度和防水性能，其优异的耐腐蚀性能使其能够适应各种复杂的土壤环境。
◆外套钢管防腐可采用防腐涂层与阴极保护联合防护，使防腐寿命可大大增加。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠
特点与性能
钢套钢蒸汽保温管特点：1、长期安全运行可靠性最大(有良好的强度、刚度、耐温性能、技术先进)；
2、密封防水性能最优(新技术、新结构设计易于实施)；
3、管道防腐以保证寿命长(玻璃钢防腐或环氧煤沥青漆防腐)；
4、潜在隐患小(外套钢管的疲劳强度大，长期运行在热胀冷缩的环境，接口不像玻璃钢外护管易于脱开)；
5、节能显著(密封性能好，无渗漏，保温效果更佳)；
6、施工方便，节点密封；
7、施工焊接工艺钢管更成熟，检漏手段先进。
产品材料性能：
工作钢管(芯管)：用于输送蒸汽的管道。材料性能、外径尺寸、尺寸公差、最小壁厚符合相关国家或行业标准。当工作管DN≤150mm时，一般选用无缝钢管，当DN大于150mm时，一般选用螺旋焊缝钢管。
保护垫层：工作钢管与保温层之间防止因工作钢管位移而损伤无机保温层的夹层。工作管采用螺旋焊接缝钢管、无机保温层为硬质材料时，设置保护垫层。保护垫层一般选用硅酸铝毡，密度≤192kg/m3，常温导热系数≤0.056w(m.k)；加热线收缩率≤4％。
无机保温层：耐高温的无机绝热材料所制成的保温层。一般选用微孔硅酸钙，常温导热系数≤0．055w(m.k)、(密度≤220 kg/m3)，同时此材料的含水率、耐温性、抗压强度等指标均能满足相关要求。
有机保温层：用有机绝热材料制成的保温层。一般采用聚氨酯硬质泡沫塑料，密度60-80kg/m3、抗压强度≥0.2Mpa、常温导热系数≤0.027w/(m.k)v、吸水率=≤3％、适用温度≤140℃。
外护管：保护保温层免受地下水侵蚀、支撑芯管并能承受一定压力的外防护层。依材料不同，一般分成钢外护管、高密度聚乙烯塑料外护管、玻璃纤维增强塑料外护管、复合外护管等。本产品一般采用钢管作为外护管，尤其在高水位或地表水丰富的地区，必须采用钢外护管。钢外护管材料性能和公差尺寸，符合相关国家或行业标准。钢管外表面需抛丸除锈处理。
防腐层：防止土壤腐蚀的保护层。本产品一般采用玻璃丝缠绕环氧树脂或特加强级环氧煤沥青防腐结构(三布四油)作为外钢管的防腐层。特殊情况下，可采用二层结构或三层结构的聚乙烯防腐层。必要时可辅以“阴极保护”措施。
钢套钢预制管件与节点处理
蒸汽保温管管件：如弯头、三通、固定节、变径管、输水节等，均采用工厂预制。不仅可以减少现场施工时间，做到施工方便快捷，而且能够确保所有管件的防腐、防水、保温和机械强度等方面的质量。所有管件的外护管均采用与直管段相同的防腐、保温方式，管件的制造过程严格按相关企业标准进行。弯头采用工厂预制，做好防腐处理。现场施工时需在外护管周围填充一定厚度软质材料后，再填砂夯实，以消除弯头处应力集中。对于直角弯头，在运行过程中，为补偿弯头处出现的轴向和侧向位移及工作钢管在外护管有限空间内伸缩，根据计算出的热位移量，局部增大外护管的管径，对于小于90℃的弯头，外护管不需加粗。
蒸汽保温管排潮处理
保温管线上设永久性排潮孔，使保温层内产生的蒸汽顺畅排出，不致使保温层和外护管破损。内(外)固定支座上设置排潮管，排潮管的一端深入至固定支座保温层内，另一端通过排潮管引出地面，并在末端做防雨、防水和防护处理。
生产与施工技

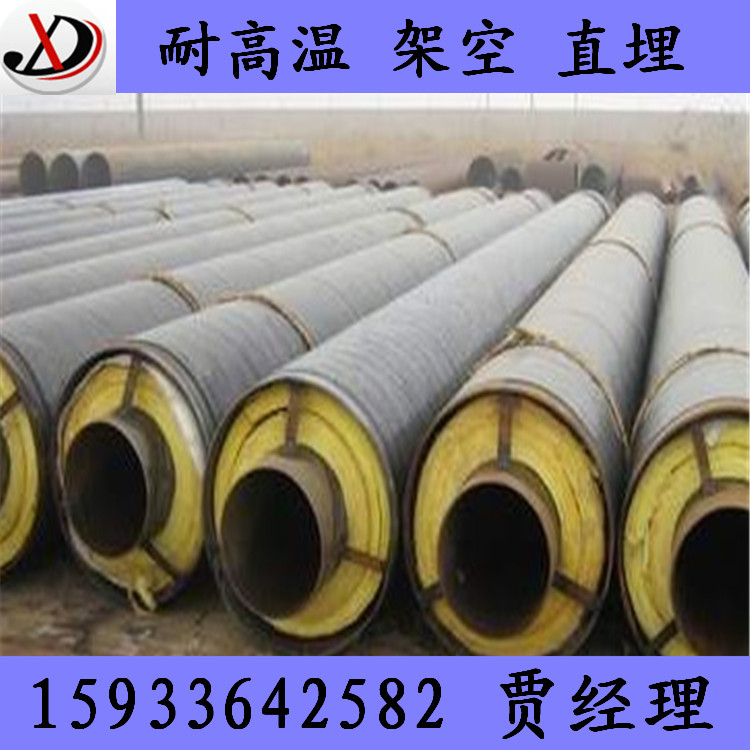

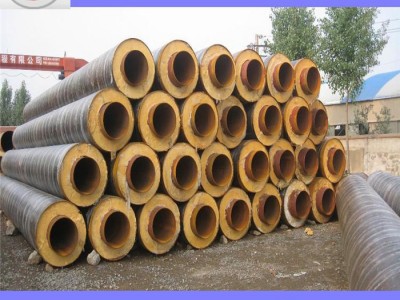

钢套钢复合保温管
硬泡钢套钢直埋保温管
钢套钢保温管生产工艺：

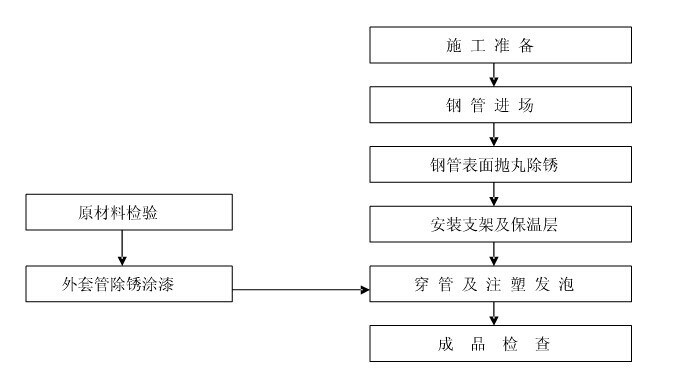

钢套钢保温管制作工艺流程
1.抛丸处理工艺
利用钢丸对钢管外壁进行打击，去除其表面的氧化皮，灰尘，从而增加钢管表面的附着力，增加富锌底漆和钢管表面的粘接。
2.导向支架安装
在钢制导向支架与工作钢管之间加装硬质隔热材料，避免热桥的产生，减少通过导向支架向外套管的传热。
3.保温材料绑扎
在工作钢管上错缝绑扎保温材料，在保温材料外侧包裹铝箔反射层，保证了管道的保温效果，使外套管表面温度控制在标准要求范围之内。
4.外套管防腐
外套管防腐可以采用多种工艺制作，保证外套管的寿命。
每批管道按规定进行水压试验，注满水，均匀升压至管道设计压力的1.5倍，并保压不低于2分钟，仔细检查管道的表面和压力表。试压合格后三点支撑摆放管道。
钢套钢直埋保温管道施工说明 ：
1、钢套钢直埋保温管道可广泛用于热网、地热、制冷、市政建设、石油等工业部门，保护层加入阻燃剂还可用于架空管道。
2、埋设深度必须保证载重十吨卡车安全通过，为尽可能减少热损失，应敷设在冰线以下，不同地区应根据本地区的不同情况具体处理。
3、管沟开挖尺寸应保证管子之间，管子与沟壁之间留有200-250㎜间隔，以便现场安装及接头处理，沟底用砖土夯实，必要时可用细沙铺垫。
4、钢套钢直埋管在穿过公路时，其敷设深度不变，只是不回填复土作成管沟的形式，在管沟上铺盖钢筋混凝土板或作混凝土套管处理。
5 、管子与管子之间，采用焊接(钢套钢管连接工艺及试压标准单独设定)管子安装后，进行水压试验(9㎏/cm2)10分钟内降压0.5㎏/cm2为合格,管道焊接与安装时应保持沟底无水,作好接头后充分固化(48小时)才可将管道放入沟底,以免未作好接头处理放入沟底,水浸泡接头部分的管道而降低防水、防腐、保温效果。
6、 在安装保温管过程中,可一边安装,一边做接头处理,也可全部安装完毕试压合格后再做接头处理。
(1)为了保证接头防水、防腐、保温效果，保证接头现场的条件是非常必要的。
(2)接头现场温度，在操作时应保持10℃以上，最低不应低于5℃，故冬季不适宜做接头处理，阴雨天不适宜做接头处理，沟底潮湿、积水不可做接头处理。
