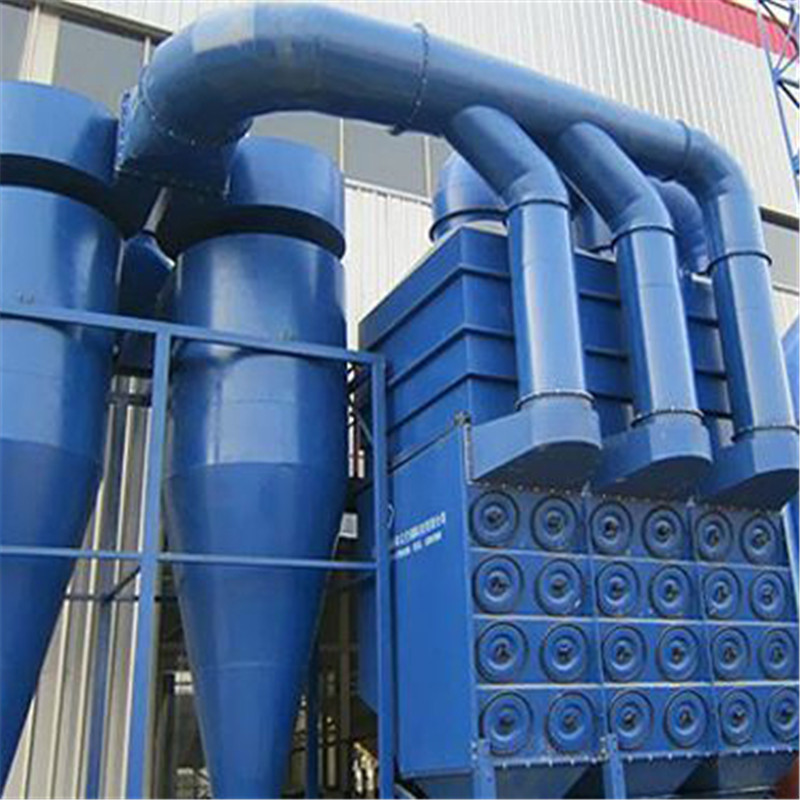

江苏工业电焊烟尘废气处理设备滤筒除尘器
细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出;当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外快速射出，将滤筒外表面的粉尘吹下落入集尘室内，后由放灰斗排出。除尘器清灰采用脉冲喷吹方式，既做到了*清灰，又不伤害滤筒，使滤筒使用寿命得以保障。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。 |

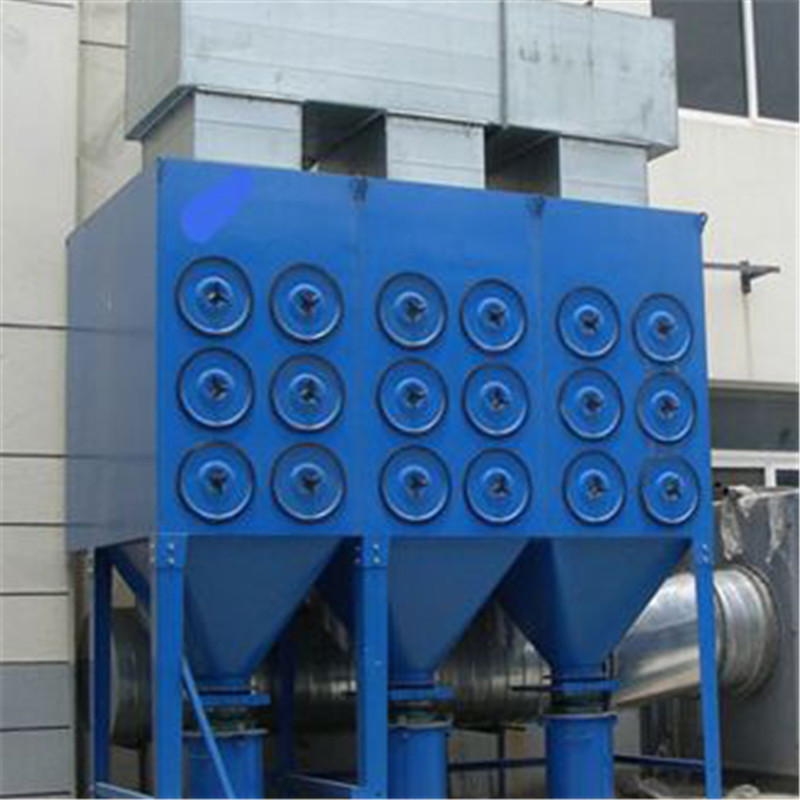

江苏工业电焊烟尘废气处理设备滤筒除尘器
工作原理
含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从*室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。
NHR系列式滤筒除尘器参数表
型号 | 滤筒数量 | 滤筒规格 | 过滤面积m2 | 脉冲阀数量 | 过滤风速m/min | 处理风量 m3/h | 除尘效率 | 过滤阻力Pa | 外形尺寸（mm） | 重量 (Kg) | ||
L | W | H | ||||||||||
NHR2-8 | 8 | φ350×660 | 96 | 4 | 0.7~1.0 | 4000~5700 | 99.99%以上 | 500~1500 | 2159 | 1022 | 3183 | 860 |
NHR3-12 | 12 | 144 | 6 | 6000~8600 | 2159 | 1022 | 3673 | 1125 | ||||
NHR3-24 | 24 | 288 | 12 | 12100~17200 | 2159 | 2044 | 3673 | 1715 | ||||
NHR4-16 | 16 | 192 | 8 | 8000~11500 | 2159 | 1022 | 4163 | 1184 | ||||
NHR4-32 | 32 | 384 | 16 | 16100~23000 | 2159 | 2044 | 4163 | 2052 | ||||
NHR4-48 | 48 | 576 | 24 | 24200~34500 | 2159 | 3066 | 4163 | 2879 | ||||
NHR4-64 | 64 | 768 | 32 | 32200~46000 | 2159 | 4088 | 4163 | 3720 | ||||
NHR4-80 | 80 | 960 | 40 | 40300~57600 | 2159 | 5110 | 4163 | 4643 | ||||
NHR4-96 | 96 | 1152 | 48 | 48300~69000 | 2159 | 6132 | 4163 | 5538 | ||||
NHR4-112 | 112 | 1344 | 56 | 56400~80600 | 2159 | 7154 | 4163 | 6420 | ||||
NHR4-128 | 128 | 1536 | 64 | 64500~92100 | 2159 | 8176 | 4163 | 7293 | ||||
…… |
|
|
|
|
|
|
|
| ||||
