| 流量 | 150L/min |
|---|---|
| 极限真空度 | -700mmHg(约8000pa) |
| 电源电压 | 220V |
| 类型 | 检测仪器 |
| 名称 | 查看详情 真空泵抽真空充气小车装置可移动生产用变电站用 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 长325* 宽175*高290mm |
| 重量 | 11 Kg |
| 品牌 | 科石 |
| 型号 | KSCZ-4-S 10-35KV充气柜售后服务用抽真空充气组合套 |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2000 |
便携式抽真空小车 KSCZ-4-S
本套装方案适用于10-35KV室外售后服务用，不适合工厂内生产过程。
本套装方案充气极限压力0.16Mpa;
本套装方案充分考虑售后现场的便携性，采用无油真空泵。
本套装可灵活组合使用，通过“五通机构”可实现与充气柜、气瓶、抽真空小车等的组合，通过手阀的实现对管路的开闭控制。
本套装也可单独使用充气组件或单独使用抽真空小车。
主要部件功能介绍
净重：11 Kg
电源：AC220V
外形尺寸：长325mm 宽175mm 高290mm
流量： 150L/min
极限真空度：-700mmHg(约8000pa)
采用无油真空泵，无需注油，方便携带;底部配1”脚轮

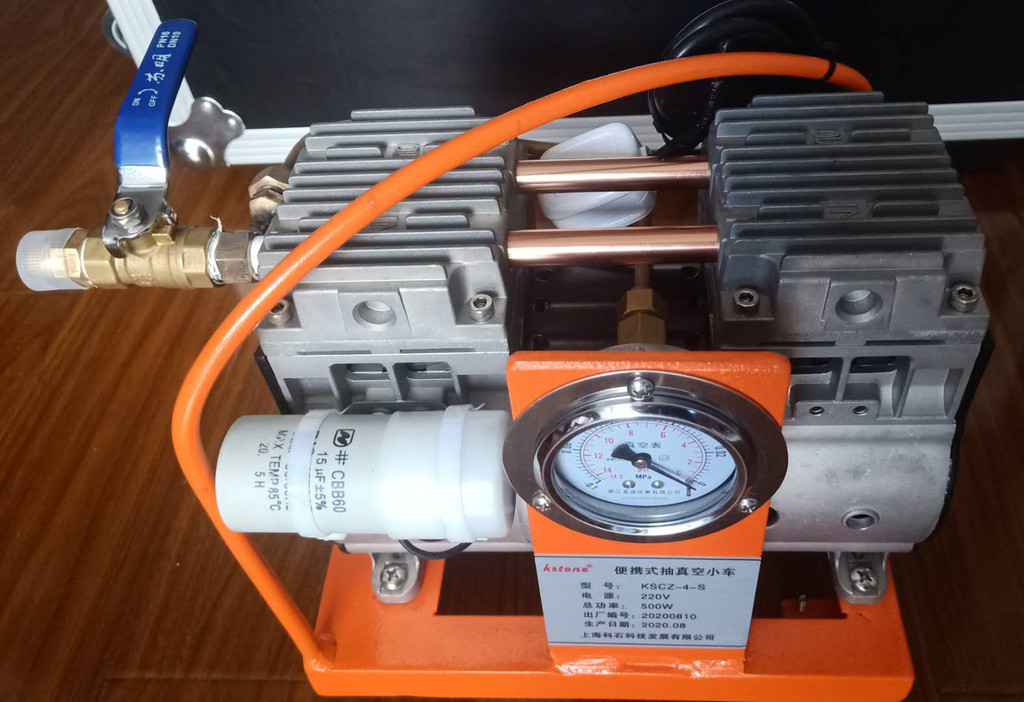

图1便携式抽真空小车

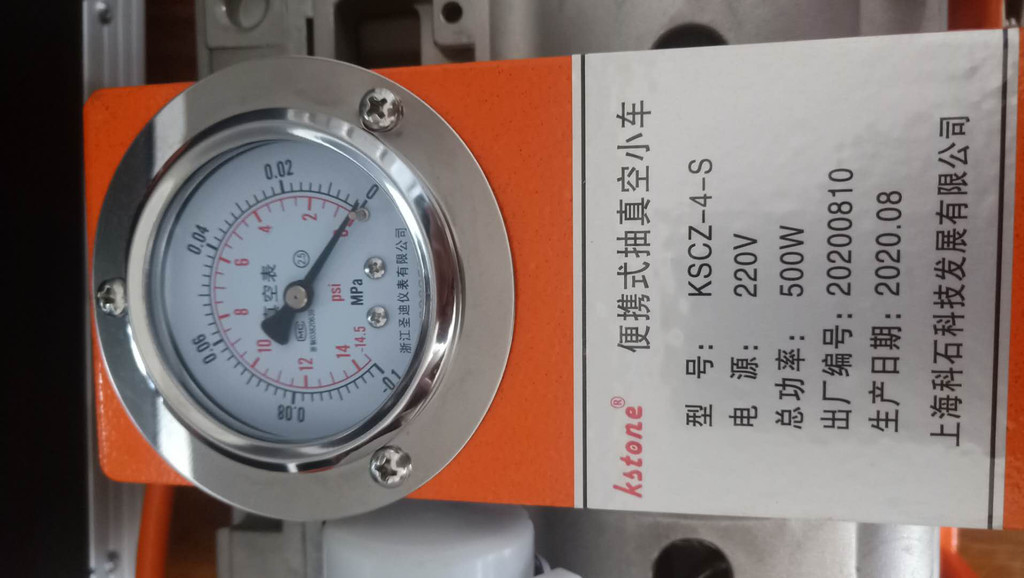

图2便携式抽真空小车的铭牌和压力表

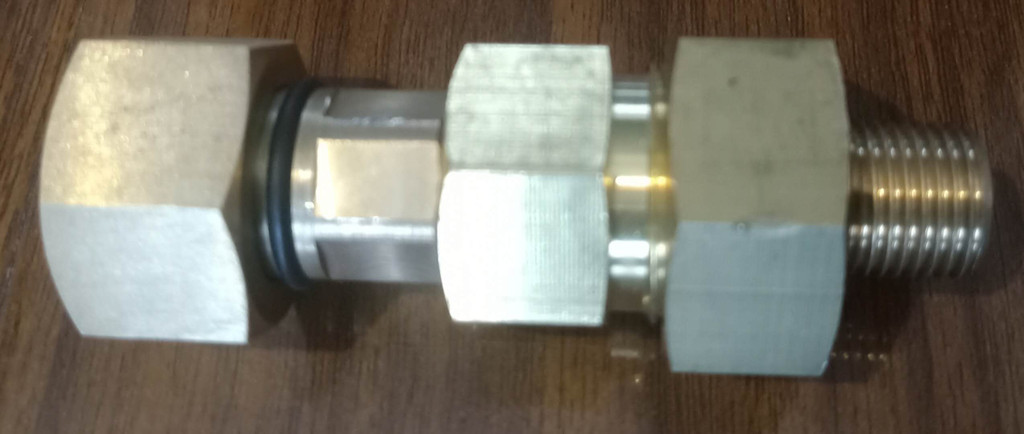

与10KV充气柜相配接头套件
图3一端与10KV充气柜自封阀匹配
图4另一端与管路相配M20*1.5外螺纹转M16*1.5外螺纹转接头

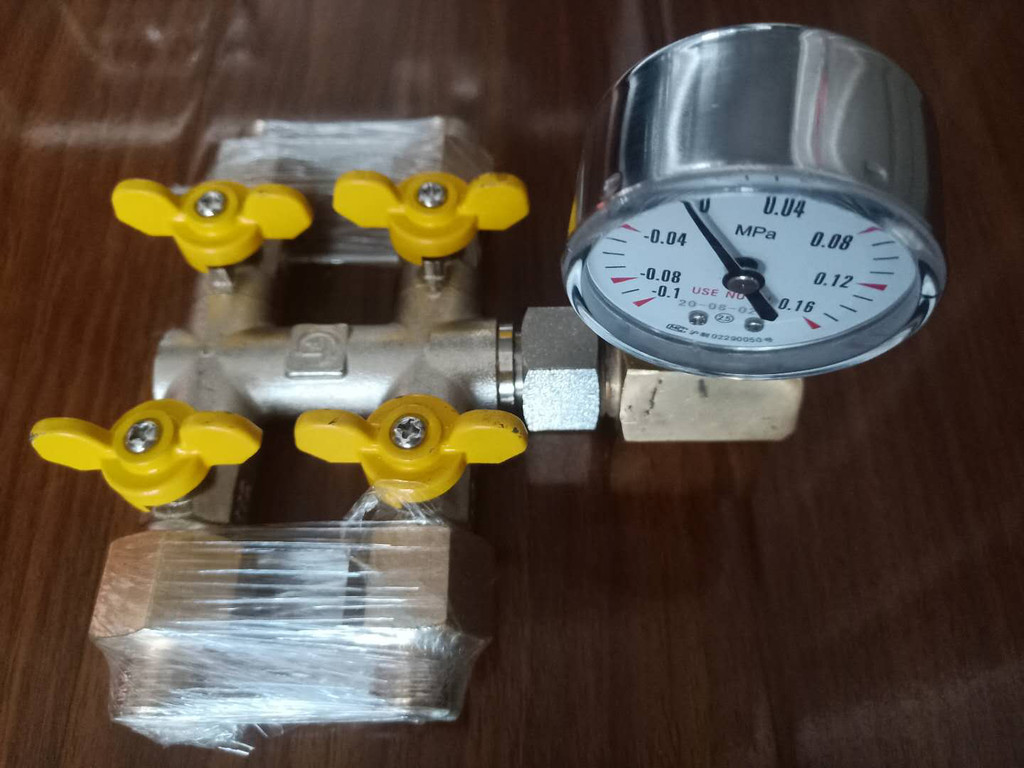

带压力表的五通机构
图五 五通机构
该机构可与抽真空小车、充气套装等多种灵活组合；

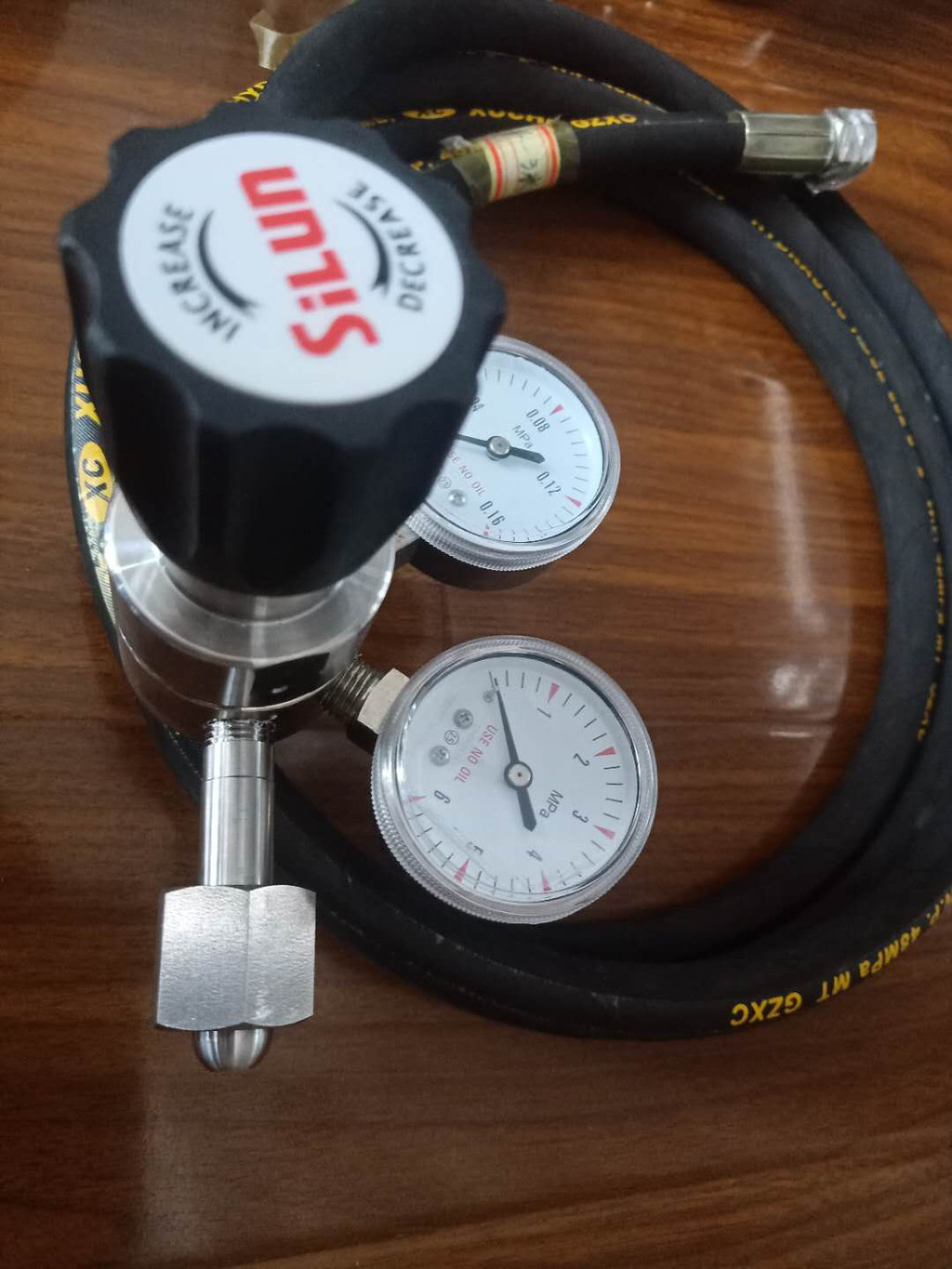

充气组件：减压阀+M16双层钢丝编织软管（3米）
图6 充气组件

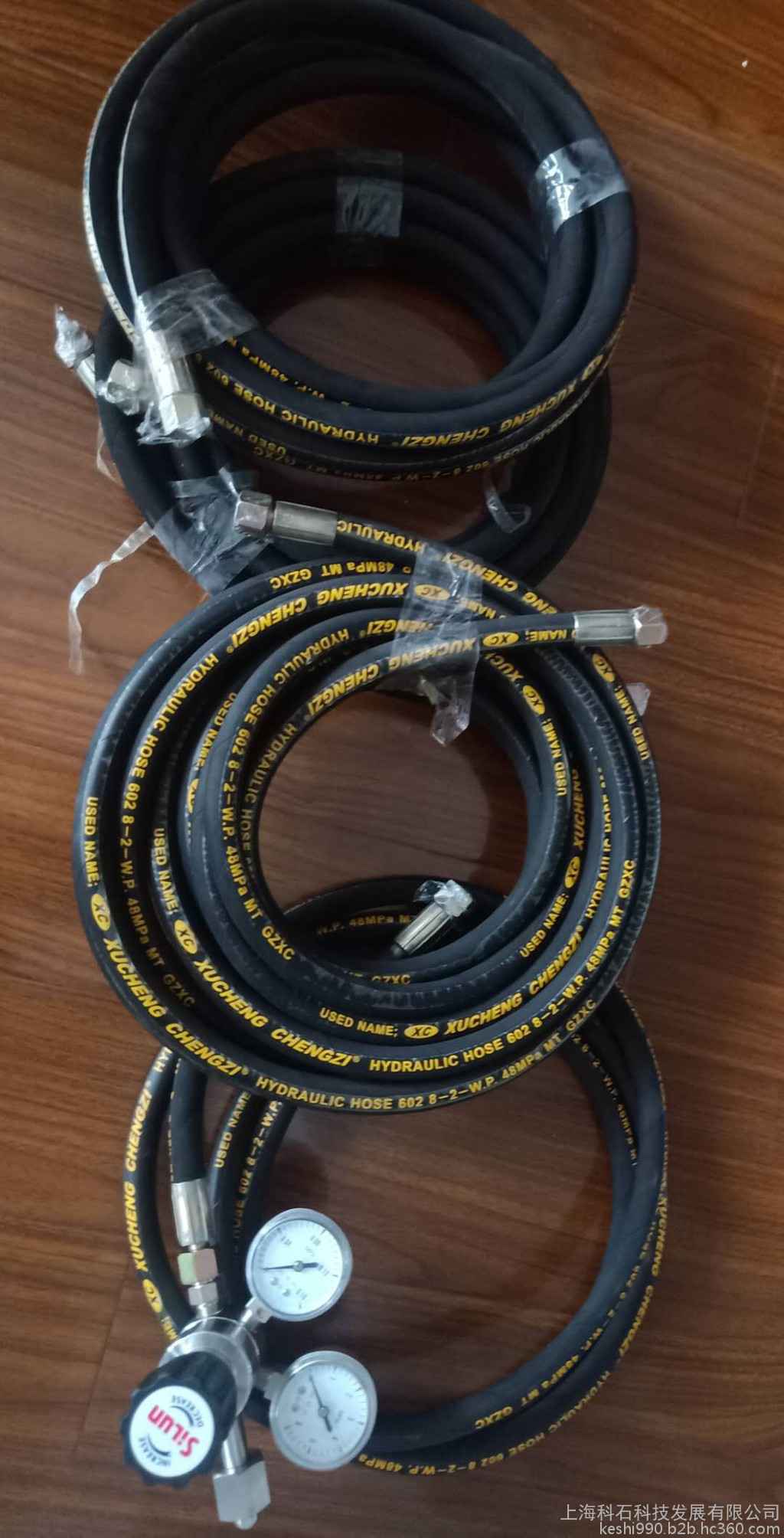

配置管路4根
图7 2根5米，1根8米，1根3米（已与减压阀相连接）

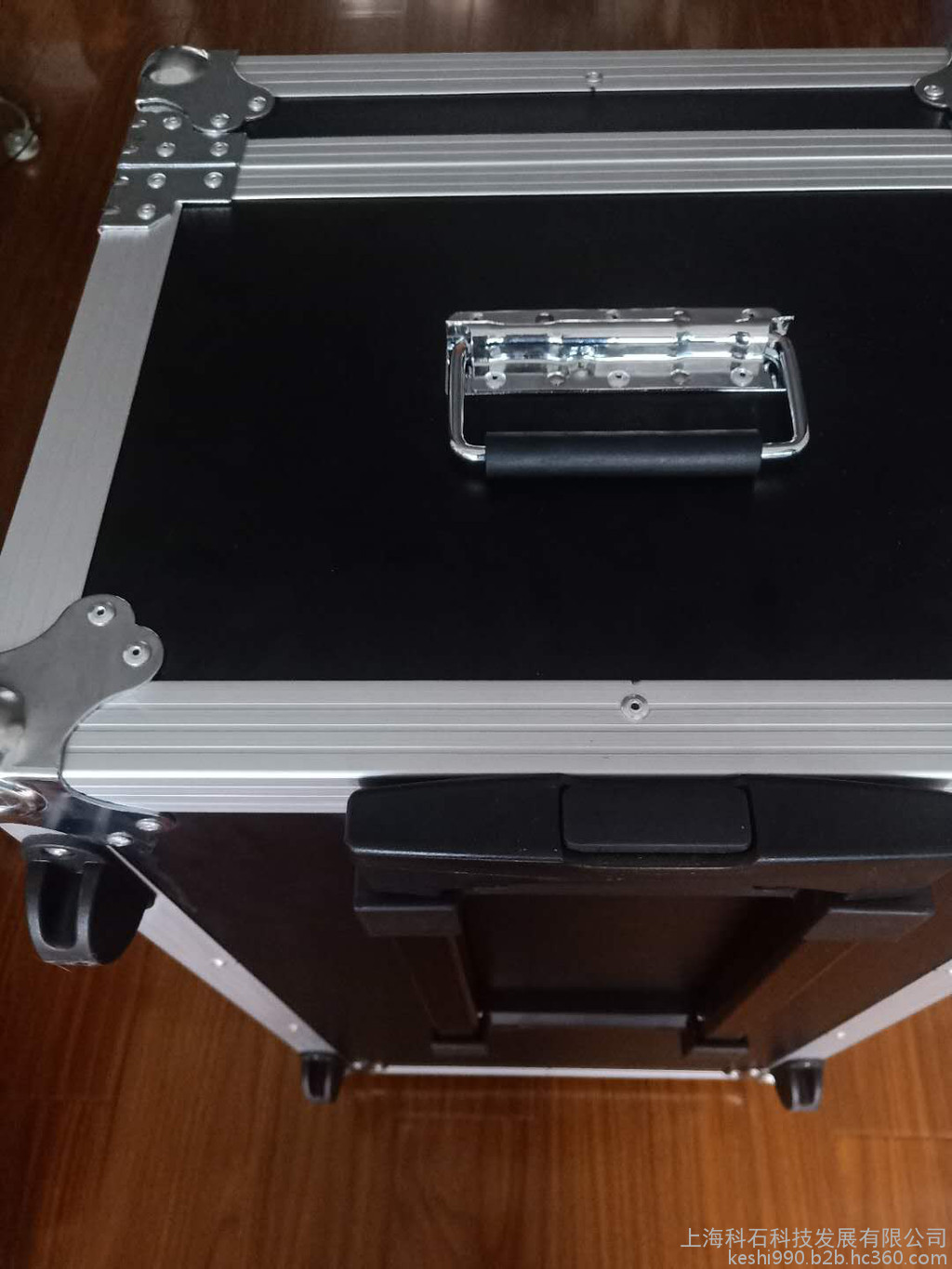

图8 外箱后侧，方便移动的拉杆设计
外箱
尺寸：长770mm 宽405mm 高400mm
整箱合计净重39Kg
(本款产品一次组合，管路和外箱设计过于笨重，二次优化后可以调整为总重量30Kg左右）
欢迎大家咨询沟通定制。

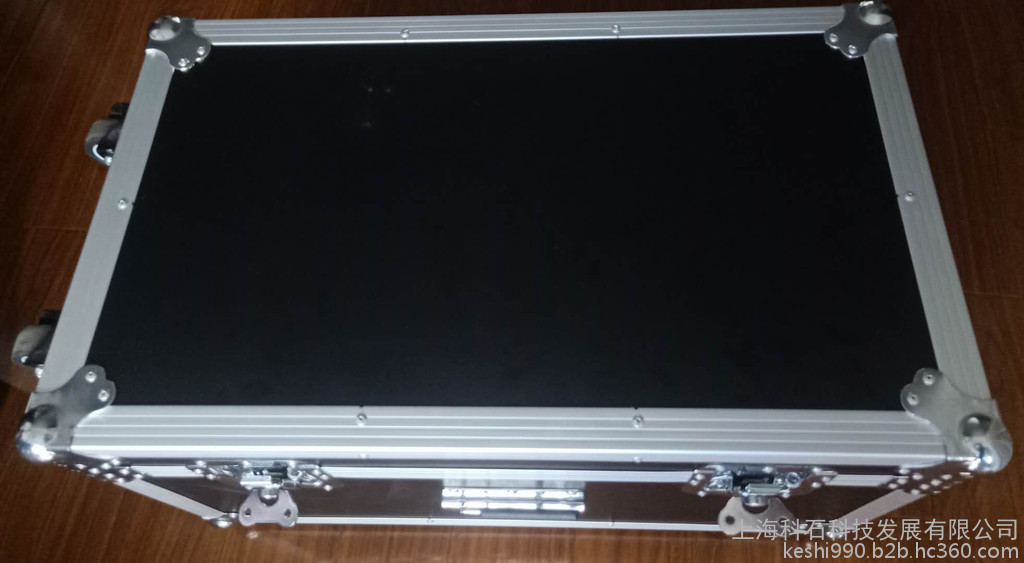

图9 外箱
装箱单
| 序号 | 名称 | 型号或技术参数 | 数量 |
| 1 | 便携式抽真空小车 | KSCZ-4-S | 1 |
| 2 | 双层钢丝编织橡胶软 | M16*1.5*5(m) | 2 |
| 3 | 双层钢丝编织橡胶软 | M16*1.5*8(m) | 1 |
| 4 | 双层钢丝编织橡胶软 | M16*1.5*3(m) | 1 |
| 5 | 充气减压阀 | 低压端0.16Mpa | 1 |
| 6 | 五通机构 | 带压力表 | 1 |
| 7 | 与10KV充气柜相配接头套件 | M20*1.5外螺纹转M16*1.5外螺纹转接头+ | 1 |
| 8 | M16*1.5密封垫圈 |
| 15 |
| 9 | 外箱 | 长770mm 宽405mm 高400mm | 1 |
