| 工作环境温度 | -30℃~50℃ |
|---|---|
| 平均充气速度 | ≥600kg/h |
| 电源电压 | 3Φ 380V 50Hz |
| 类型 | 检测仪器 |
| 名称 | 高速加热充气装置KSCZ-JY-10 SF6充气 恒温系统循环泵 |
| 售后服务 | 保修一年 |
| 结构型式 | 便携式 |
| 品牌 | 科石 |
| 型号 | KSCZ-JY-10 高速加热充气装置 |
| 加工定制 | 否 |
| 质量认证 | ISO9001-2000 |
KSCZ-JY-10 高速加热充气装置

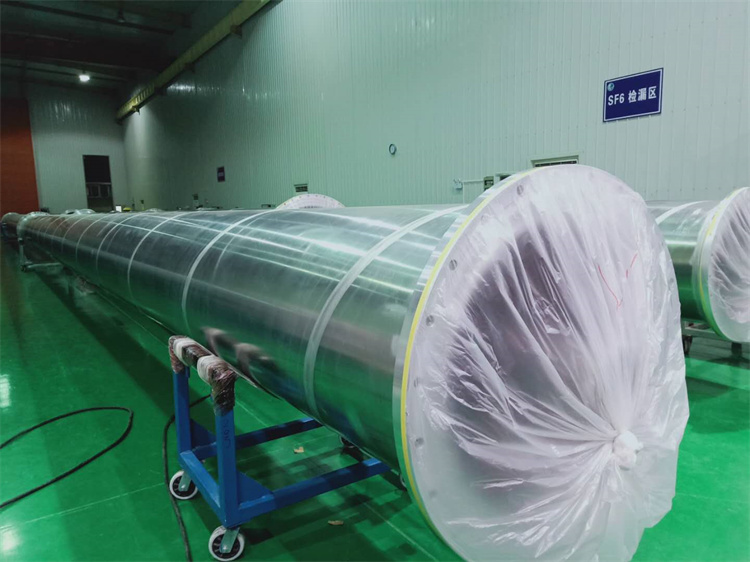

如图所示的大容量气室，GIL 单个体积20立方
SF6要实现快速充气，请选用高速加热充气装置
表1 装置主要参数对比表
| 机型 | 户内、外使用，可手推移动 | |
| 工作环境温度 | -30℃~50℃ | |
| 充气 | 充气压力 | 0~1.8MPa |
| 平均充气速度 | ≥600公斤/h(最大可到1000公斤) | |
| 年泄漏率 | 回收装置本体 | ≤0.5% |
| SF6液体气化方式 | 加热气化 | |
| SF6液体传送方式 | 高压打液泵 | |
| 加热方式 | 电加热棒 | |
| 温控传感器 | PT100 | |
| 热传导方式 | 液体循环泵 | |
表2 装置主要部件表
|
| 形式 |
| 气动活塞式 |
| 高速打液泵 | 理论液体排量 | m3/h | 5 |
|
| 最大排气压力 | MPa | 5 |
|
| 允许排气压力 | MPa | 4.5 |
|
| 速率 | m3/h | 1 |
| 循环泵 | 功率 | KW | 1 |
|
| 电源 |
| 3Φ 380V 50Hz |
| 温度计 | 上海同辉 |
| PT100 |
| 阀门 | 上海同辉 |
|
|
| 操作方式 |
|
| 自动 |
| 容器 | 碳钢镀锌 |
| 200升 |
| 触摸屏 | 国产 |
| 18寸 |
| 冷却液 | 国产 |
|
|
| 液位镜 | 国产 |
|
|
3、主体设计方案：

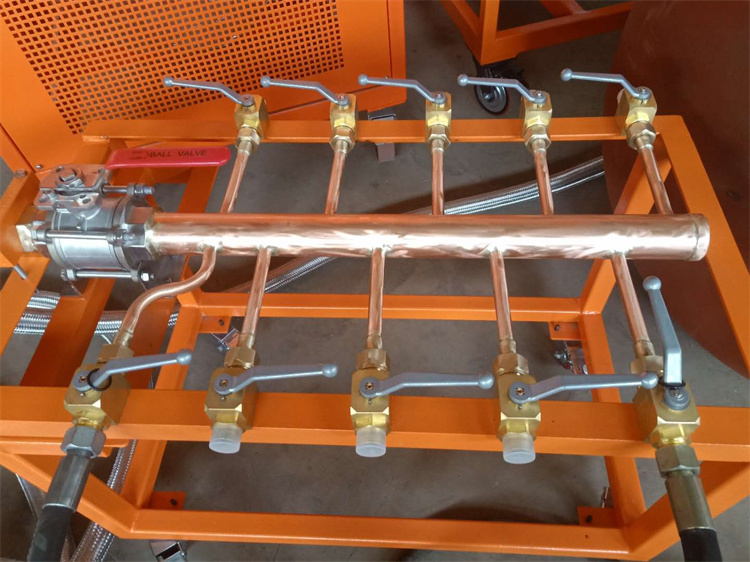

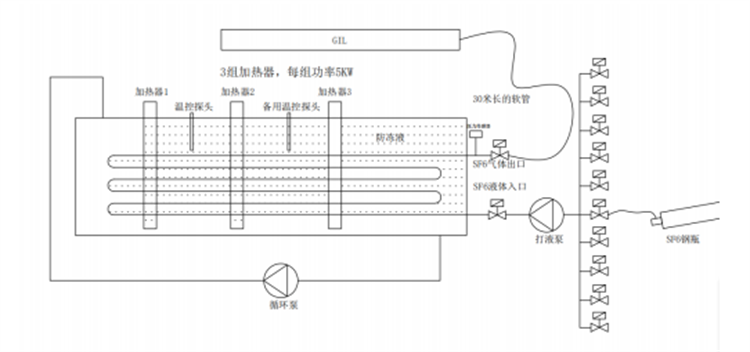

设备主要由一个打液泵和一套恒温系统组成，通过对外的10个接口，极限max可同时用10个SF6气瓶充气。将气瓶躺倒后，在底部垫上木头或者砖块，让气瓶底部抬高约10度，然后通过打液泵高速将SF6气瓶液体打入恒温罐。
在恒温罐内有数个加热器，内置防冻液，然后加热器加热防冻液，一般恒温在30摄氏度，然后利用循环泵确保温度均匀。SF6液体在恒温罐的管路中流动，通过反复折流达到充分气化的目的。管路自带温控和压控，确保温度始终在25-30摄氏度，管路压力始终在0.8-1MPa之间。设备自带4个活动脚轮可以推动，如果在不利于移动的现场放置后可利用30米长不锈钢铠装软管来连接GIL，管路长度可以按照需求定制。
效果：充气速度极限max可达800-1000Kg/小时！
