| 类型 | 螺杆泵 |
|---|---|
| 材质 | 铸铁 |
| 驱动方式 | 电动 |
| 性能 | 不阻塞 |
| 用途 | 排污泵 |
| 输送介质 | 污水泵、杂质泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 流量 | 0.8-1（m3/h） |
| 扬程 | 60（m） |
| 转速 | 960（rpm） |
| 吸入口径 | 25（mm） |
| 排出口径 | 25（mm） |
| 功率 | 0.75（kw） |
| 规格 | G20-1螺杆泵 |
| 排出压力 | 0.6 |
| 吸程 | 3 |
| 品牌 | 康坤 |
| 型号 | G20-1 |

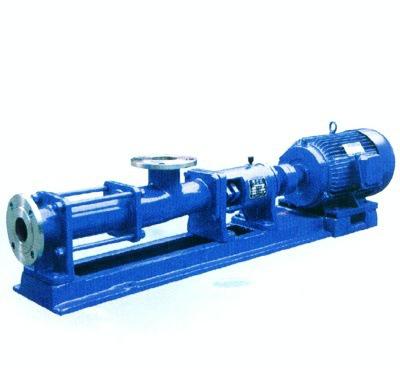

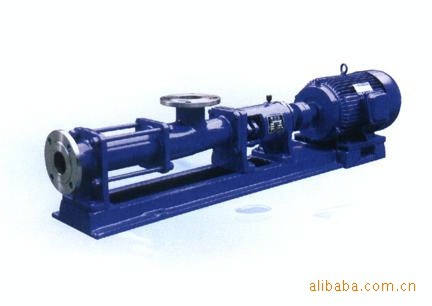

螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、技术参数：
流量：0-150m3/h；
●G型单螺杆泵输送介质
各种粘度的液体，特别是粘稠难输送的介质。各种浓度的液体及经过分离脱水的干物料。含有固体颗粒、纤维、悬浮物的液体。液体、气体、固体的混合物。不能受搅动、剪切、掠夺的敏感性液体。腐蚀性液体。
适应范围广，可输送一切流动介质甚至非流动物料。流量、压力稳定，无脉动。变转速即可改变输出流量，可用作计量投加。吸入能力强，工作噪声小，无泄漏，无温升。● 关于单螺杆泵的选项
正确的选型是获得**使用效果的关键，为满足介质不同物理、化学特性的运行要求，我们建议：用户提出泵运行数据，由我公司专业人员选型推荐**由用户确认。
选型时必需的主要运行数据有：
输送介质 名称、腐蚀性、磨蚀性、粘度、固体含量、工作温度；
运行参数 流量或流量范围**大压力、连续或间断运行；
安装环境 卧式或立式、固定或移动、连接管路的特殊要求、防爆防护要求。
| ●G型单螺杆泵应用领域（部分） |
| 石油工业 | 化工及制药 | 环境工程 | 矿产工程 | 食品工业 | 造纸行业 |
| 稠油输送 油气混输 油水分离和废油回收系统 污水处理 聚合物输送 | 各类膏状物 | 各种污水输送 脱水污泥输送 絮凝剂及其化学制剂的计量投加 油水分离及废气脱质 | 水煤浆设备与输送 钛白粉、高岭土、碳酸钙等的生产设备 给旋流体、过滤体喂料 化学投加 装料及灌浆 电解液处理 | 乳制品 果汁、果泥、菜酱 肉糜和调味品 啤酒和酿造 | 原料设备 涂布和着色过程 化学计量 造浆及废水处理 |
| ●编号 | ||||
| G | F | 70 | 2 | A |
| G系列单螺杆泵 | 过流部件材质 | 规格代号 | 泵级数（导程数） | 高硬度转子 |
G系列单螺杆泵性能参数
| 型号 | **高排出压力(Mpa) | 必须汽蚀余量(m) | 介质使用特性（允许值） | 常规配套方式 | ||||
| **高粘度 (mpa.s) | **大粒径 (mm) | **大纤维长度(mm) | 转速 r/min | 定转速时流量(m3/h) | 配套电机型号-极数/功率(KW) | |||
| G20-1 | 0.6 | 4 | 56*103 | 3 | 20 | 1400 | 2.2 | Y90S-4/1.1 |
| 910 | 1.4 | Y90S-6/0.75 | ||||||
| G20-2 | 1.2 | 4 | 56*103 | 3 | 20 | 140 | 2.2 | Y90L-4/1.5 |
| 910 | 1.4 | Y90L-6/1.1 | ||||||
| G35-1 | 0.6 | 4 | 8*103 | 5 | 32 | 1400 | 9.5 | Y112M-4/4 |
| 910 | 6.2 | Y112M-6/2.2 | ||||||
| 710 | 4.6 | Y132S-8/2.2 | ||||||
| G35-2 | 1.2 | 4 | 8*103 | 5 | 32 | 1400 | 9.5 | Y132M-4/7.5 |
| 910 | 6.2 | Y132M-6/4 | ||||||
| 710 | 4.6 | Y132M-8/3 | ||||||
| G40-1 | 0.6 | 4 | 9*103 | 6.5 | 40 | 960 | 12.2 | Y132M-6/4 |
| 710 | 9 | Y132M-8/3 | ||||||
| G40-2 | 1.2 | 4 | 9*103 | 6.5 | 40 | 960 | 12.2 | Y132M-6/7.5 |
| 710 | 9 | Y132M-8/5.5 | ||||||
| G50-1 | 0.6 | 4.5 | 114*103 | 8 | 50 | 960 | 24.5 | Y160M-6/7.5 |
| 710 | 18 | Y160M-8/5.5 | ||||||
| G50-2 | 1.2 | 4.5 | 114*103 | 8 | 50 | 960 | 24.5 | Y160L-6/7.5 |
| 710 | 18 | Y180L-8/11 | ||||||
| G70-1 | 0.6 | 4.5 | 14*104 | 10 | 64 | 710 | 38 | Y180L-8/11 |
| G70-2 | 1.2 | 4.5 | 14*104 | 10 | 64 | 710 | 38 | Y225M-8/22 |
| G85-1 | 0.6 | 4.5 | 2*105 | 13 | 80 | 630 | 67 | |
| G85-2 | 1.2 | 4.5 | 2*105 | 13 | 80 | 630 | 67 | |
| G105-1 | 0.6 | 4.5 | 4*105 | 16 | 100 | 500 | 107 | |
扬程：60-120m；
功率：0.75-37kw；
转速：500-960r/min；
口径：25-150
