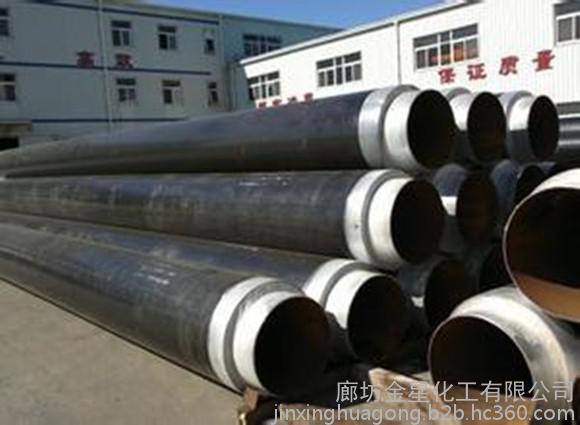

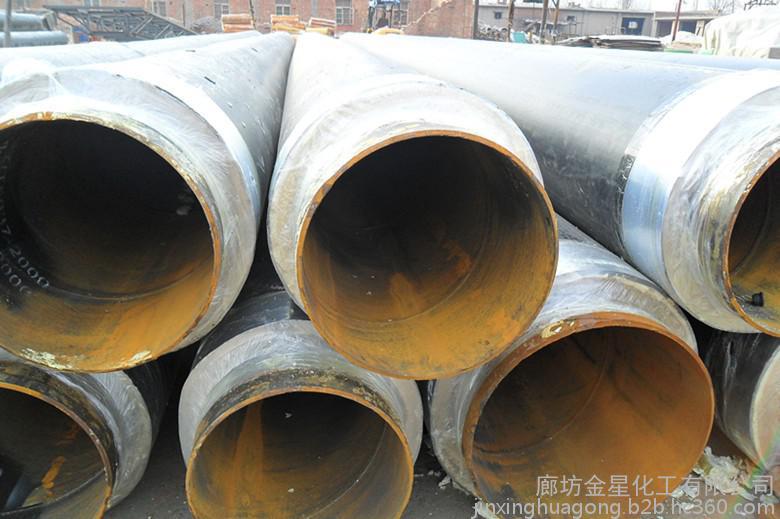

聚氨酯保温管产品质量有保障

　钢套钢保温管保温结构依据滑动方式不同分为：内滑动式与外滑动式

　　1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

　　2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

三、结构机理

　　1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

　　2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

　　3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。

　　4.阻隔、反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

　　5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

　　6.减阻层: 保证工作钢管热胀冷缩自由运动。

　　7.工作钢管：保证输送介质正常流动。

氨酯保温管道相关标准 执行 CJ/T114-2000《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》标准或EN253《用于地下水热管网的整体预制保温系统，由工作钢管，聚氨酯保温层和聚乙烯外套管组成的保温管》钢管无缝钢管执行 GB8163《输送流体用无缝钢管》标准螺旋钢管执行 GB/T9711.1—1997《石油天然气工业输送钢管交货技术条件》标准外套管执行 GB13018-91《聚乙烯(PE)管材外径和壁厚极限偏差》标准 产品技术参数预制直埋保温管技术参数： 轴向剪切强度： ≥0.12MPa(23±2℃) 连续运行温度： 140℃ Max 峰值运行温度： 150℃ Max 使用寿命： ≥30年(保温层及外护层，工作钢管的使用寿命与水质有关) 管端净区长度： 200mm 管径范围： DN20-DN1200 工作钢管执行标准： DN150及以下管径采用无缝钢管，执行标准GB/T8163-1999。 DN200及以上管径采用螺旋焊管，执行标准SY/T5037-2000或GB/T9711.1 聚氨酯保温管 温层技术参数： 平均孔径：≤0.5mm 闭孔率≥88% 任意位置密度 ≥60㎏/m3 抗压强度 ≥0.3MPa(10%变形条件下) 吸水率： ≤10%(100℃沸水，90分钟) 低压高密度聚乙烯外护管技术参数： 密度≥950㎏/m3(20℃) 炭黑含量： 2.5%±0.5%(质量百分比) 导热系数： 0.43W/(m.℃) 热膨胀系数： 18010-6(1℃) 熔融聚氨酯保温管指数： 0.50~0.70g(MFI190℃/5kg) 拉伸强度： ≥19MPa 断裂伸长率： ≥350% 耐环境应力开裂： ≥200h 纵向回缩率。
