| 商品品牌 | 金星 |
|---|---|
| 商品型号 | 齐全 |
| 产品种类 | 保温管 |
| 产品类别 | 聚氨酯保温管 |
| 材质 | 聚氨酯 |
| 等级 | A级 |
| 品牌 | 金星 |
直埋保温管，聚氨酯直埋保温管 国标聚氨酯保温管报价单位
公司可定做：国标型 非国标型 无缝钢管 20# 304 直缝钢管【焊管】 螺旋钢管
外管管径：DN40 DN50 DN60 65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200
芯管管径：DN22 DN25 DN32 DN38 DN45 DN57 DN76 DN89 DN108 DN114 DN133 DN159 DN165 DN219 DN273 DN325 DN377 DN426 DN478 DN529 DN630 DN720 DN820 DN920 DN1220

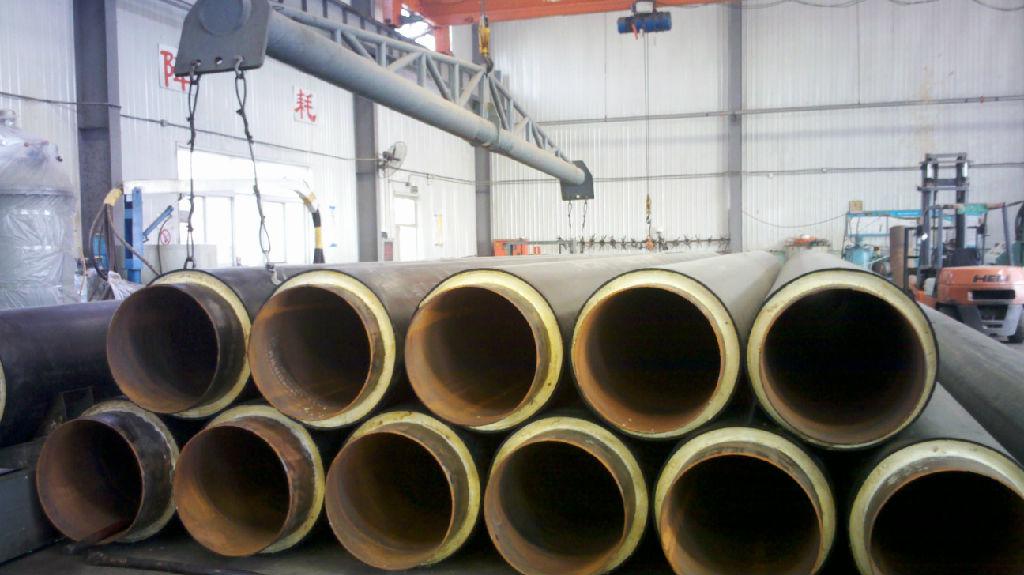

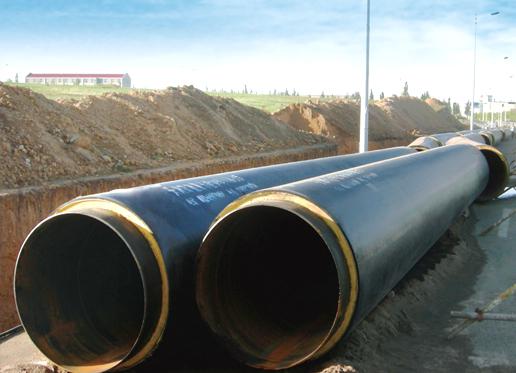

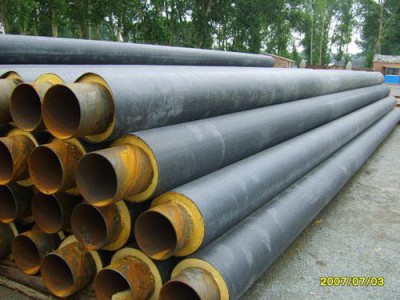

聚氨酯管由工作钢管、硬质聚氨酯发泡泡沫塑料保温层和高密度聚乙烯外护管组成。聚乙烯外护管采用高密度聚乙烯材料制成，它能保证管材在运输安装和使用过程中不受外界因素影响而引起的破坏，保温层材料为密度大于60㎏/m3的硬质聚氨酯泡沫，泡沫充分填满钢管与外护管之间的间隙，并具有一定粘度，使钢管、外套及保温层三者形成一个牢固的整体。聚氨酯发泡产品广泛应用于城市集中供热和制冷工程，节能效果显著，施工安装方便，具有良好的经济效益和社会效益
| 聚氨酯发泡管壳 |
1概述：
钢套钢保温管由输送介质的，工作钢管、泡沫保温层、聚乙烯塑料外护管，通过设备依次向外结合而成。
保温弯头，弯头保温，
**层：工作钢管层
根据设计和客户的要求一般选用无缝管(GB8163-87)螺旋焊管（GB9711-88;SY/T5038-92)和直缝焊管(GB3092-93)。钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。
第二层：聚氨酯保温层
用高压发泡机在钢管于外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成。即俗称的“管中管发泡工艺”。其作用一是防水，二是保温，三是支撑热网自重。当输送介质温度为：-50℃—120℃时，选用硬质聚氨基脲酸酯泡沫塑料做保温层。
第三层：高密度聚乙烯保护层
预制成一定壁厚的黑色（黄色）塑料管材，其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐防水。
2参数规格：
外径mm 238
壁厚mm 3.5
重量Kg 2.475
允许偏差mm ±0.28
对应钢管外径mm 159
对应保温层厚度mm 37
对应套袖mm 245
3特点：
1 、降低工程造价。
2 、热损耗低，节约能源。
3、防腐，绝缘性能好，使用寿命长。
4、占地少，施工快，有利环境保护。
5 、安全。
钢套钢蒸汽管产品特点：
◆在350℃以下，离心玻璃棉是**的保温材料，质量轻，几何形状稳定，并
具有遇水干燥后物理性能和几何形状能够完全恢复的特性。该特性使管道能够适应高地下水位地区的施工条件，给施工带来极大的方便，降低施工成本。工作钢管选用有机硅耐高温漆（耐温≥400℃）防腐涂层，有效防止工作钢管腐蚀，延长使用寿命。
◆利用钢套管强度高、密封性好的特点，成功地解决了防水抗漏的难点。
◆整体结构管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。
◆离心玻璃棉保温材料多层错缝包扎，有效减少了热损失，同时控制外套表面温度低于50℃，保护防腐层，增加管道的整体寿命。在高水位地区蒸汽管道应具有很强的耐蒸煮、排潮气和抗腐蚀能力。
◆蒸汽管道中的滑动支架和内固定采取特殊材料的隔热措施，防止了热桥的产生，从而使外套防腐层的温度控制得到了保证。
◆在蒸汽管道保温材料上包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。外套钢管防腐可采用防腐涂层与阴极保护联合防护，使防腐寿命可大大增加。
◆纤维缠绕增强玻璃钢外护管具有良好的刚度和防水性能，其优异的耐腐蚀性能使其能够适应各种复杂的土壤环境。
◆疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。
◆钢套管上的排潮管既能及时排除潮湿气体，又可作为日常运行的报警信号管。
◆蒸汽管道保温的热补偿采用**波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，
施工操作方便、工期短。蒸汽管道保温技术参数：
钢套钢蒸汽管技术参数：
工作钢管
钢管类型：DN150及以下管径采用无缝钢管，DN200及以上管径采用螺旋焊管
材 质：无缝管为20#钢，螺旋焊管为Q235
执行标准：无缝管GB8163，螺旋焊管GB9711
钢套管
钢管类型：螺旋焊管
材 质：Q235
执行标准：螺旋焊管GB9711
离心玻璃棉
密度：≥48㎏/m3
纤维平均直径： ≤8μm
渣球含量： ≤0.3%
含水率： ≤1%
不燃性： A级
腐蚀性： 无
导热系数（70±5℃）：≤0.042W/（m.℃）
执行标准： GB13350
聚氨酯保温层
密度： ≥60㎏/m3
平均孔径： ≤0.5mm
压缩强
度（10%变形）： ≥0.3MPa
吸水率（沸水90min）： ≤10%
导热系数（50℃）： ≤0.033W/（m. ℃）
执行标准： CJ/T114-2000
硅酸钙
密度： 180-250㎏/m3
导热系数： ≤0.062 W/（m. ℃）
抗压强度： ≥0.5 MPa
抗折强度： 0.2-0.3MPa
使用温度： 650℃
特点： 产品无毒、无害、无刺激、无污染、不可燃
纤维缠绕增强玻璃钢
生产工艺： 纤维增强热固树脂管道缠绕工艺
增强材料： 无碱无捻玻璃纤维
树脂： 邻苯或间苯不饱和聚酯树脂
参照标准： JC552-94，JC/T838-1998
树脂耐温： 邻苯型70℃，间苯型100℃
玻璃钢外护管密度： 1700~2100㎏/m3
环向弯曲模量： 12000~22000 MPa
轴向弯曲及拉伸模量：6000~11000MPa
泊松比： 0.25~0.4
热膨胀系数： 23.0×10-6（1/℃）
节点处理：
我公司直埋蒸汽管道保温产品规格多样，并可生产相关配套连接件和安装附件以及直埋管道所采用的内固定、疏水系统、三通、弯头、排潮系统等。
内固定采用独特的内固定结构，用三层钢法兰与两层石棉法兰保持内外钢管之
间的相对固定，高温隔热材料有效防止热桥产生，施工无需加钢筋混凝土结构。内外钢法兰的相对固定可根据设计要求承受足够大的轴向推力，能充分保证整条管线的安全运行。
补偿器采用波纹管补偿器时，建议与管道一起做成直埋式，为防止散热和渗透
水造成波纹管补偿器腐蚀，应该做成保温和防水密封结构。为保持内固定受推力的合理性和管线运行期间补偿器的稳定性，建议补偿器在内固定两端对称布置，并在补偿器两端各加一个导向支架，以保证补偿器仅承受轴向推力，延长补偿器的使用寿命。
疏水系统
疏水系统设置在补偿器的疏水口或者安装在尽量靠近内固定的地方，如果疏水
系统设置在管道上，应先在管道上安装集水罐，然后用金属软管引出，上返至疏水操作井内列出两个分支管，一个为启动疏水，一个为经常性疏水。经常性疏水用热动力疏水阀控制，然后引入排水井或窨井，建议操作井与排水井分开，便于操作，避免发生危险。
阀门
蒸汽管道的阀门，推荐安装在阀门井内，以利于操作和维修。同时在安装阀门时，阀门两端的管道应加波纹帽对保温层进行密封，防止井内的水气进入到保温层内部。
弯头
用钢套管外护，内作保温处理。根据管线设计时弯头的补偿量，相应加大外护套管的直径，以保证膨胀变形后，弯头部位仍有足够的保温厚度。保温材料也要作相应改变，选用高回弹软质保温材料。保温弯头也在预制厂做成保温预制件。
三通、异径管
三通、异径管一般用在蒸汽管道保温干线的分支处，为用户提供热源的必须手段，在以上节点的处理上，我公司产品有独到的技术处理经验，可以为用户提供**优的建议，一般情况下，在三通或四通处，设置固定点，用以确保管线的稳定性，另外在支线上设置自然补偿来减小对干线的推力三通、异径管可进行现场保温，也可做成预制件，可根据设计给出的位移量，适当加大丁字钢外套，加大支管方向的保温厚度。
