一、产品概述

安科瑞PZ系列交流检测仪表。该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

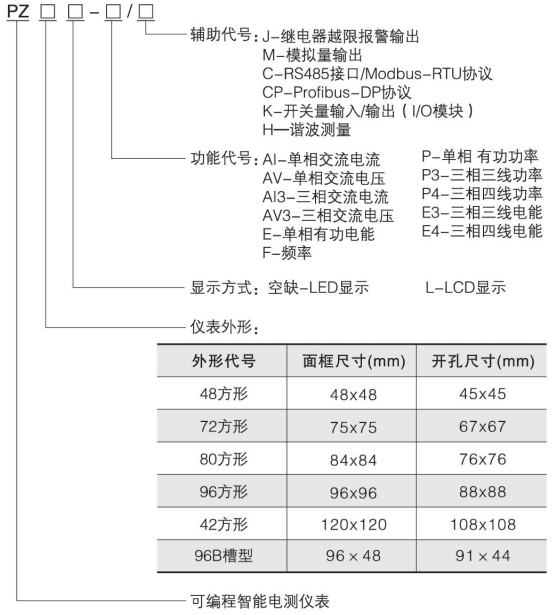

二、型号说明

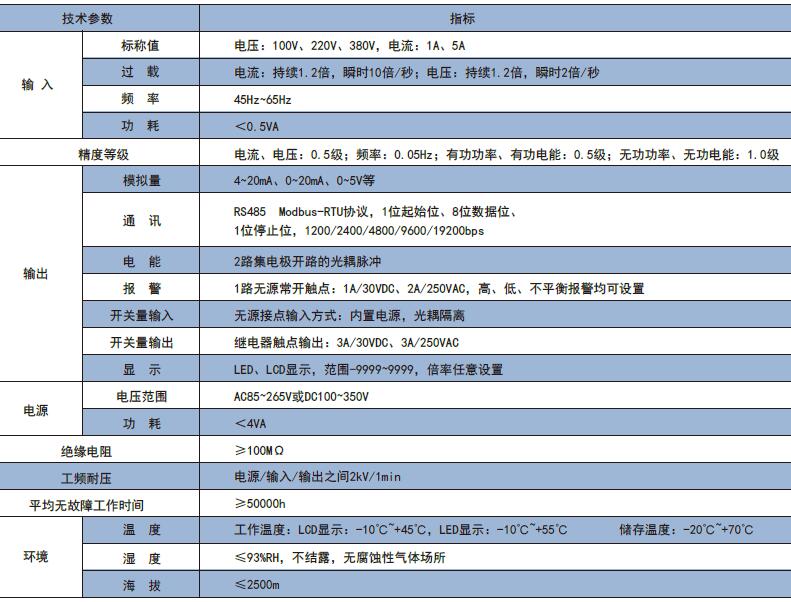

三、技术参数

四、外形安装

外形尺寸

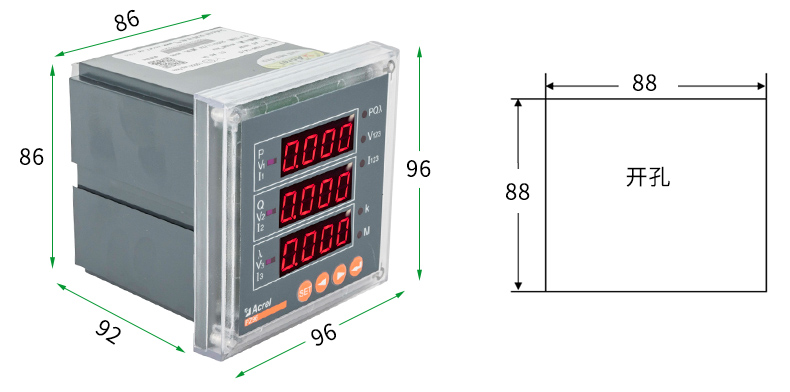

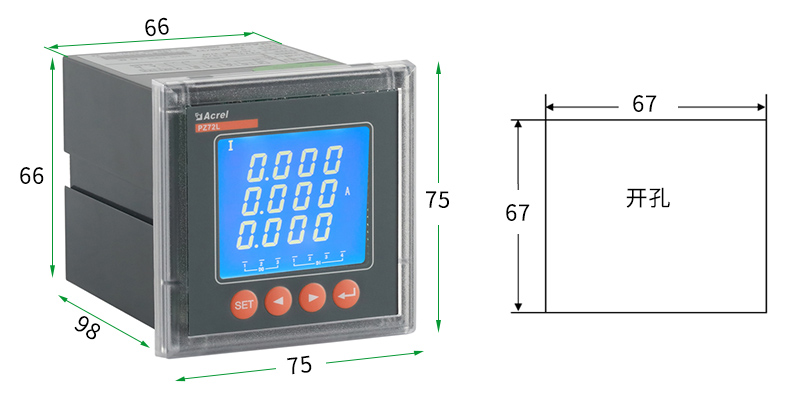

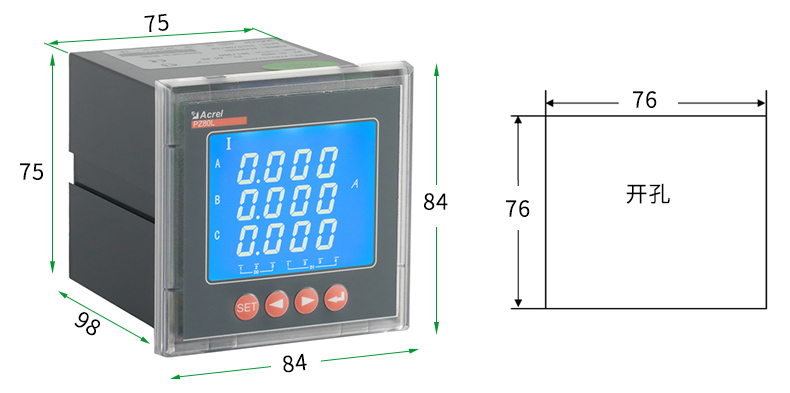

PZ72(L)外形及开孔尺寸[单位mm]PZ80(L)外形及开孔尺寸[单位mm]PZ96(L)外形及开孔尺寸[单位mm]PZ42(L)外形及开孔尺寸[单位mm]

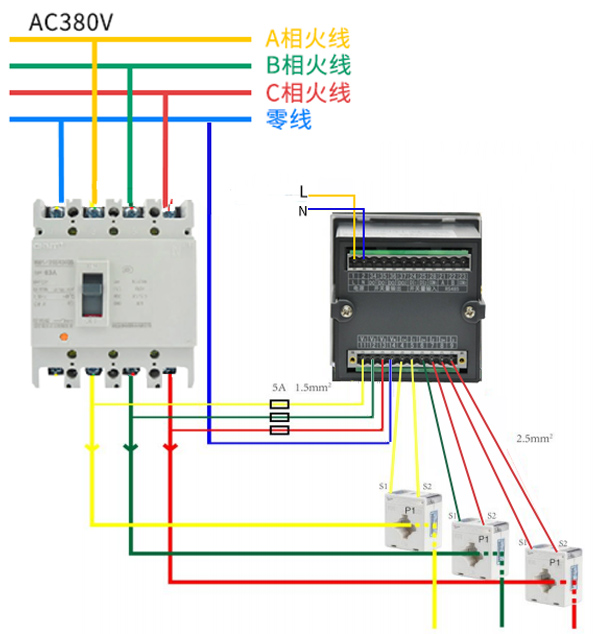

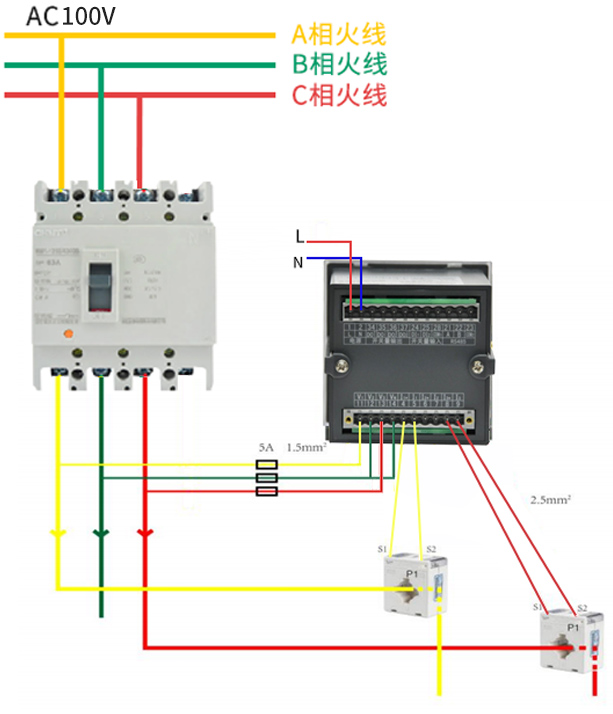

接线方式低压三相四线接线图高压2PT2CT三相三线接线图

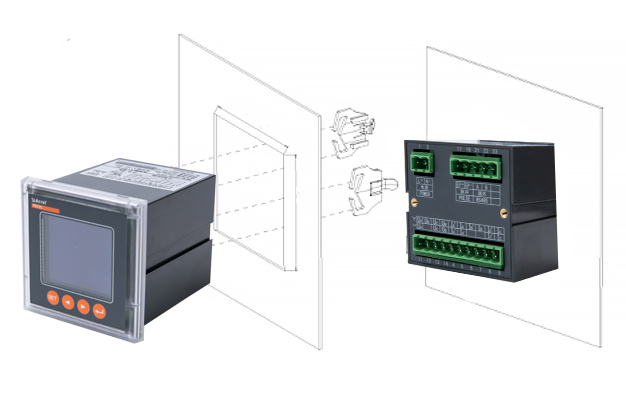

安装示意安装步骤：安装方式为屏装式，采用两侧卡扣挤压固定，具体操作如下：
1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔

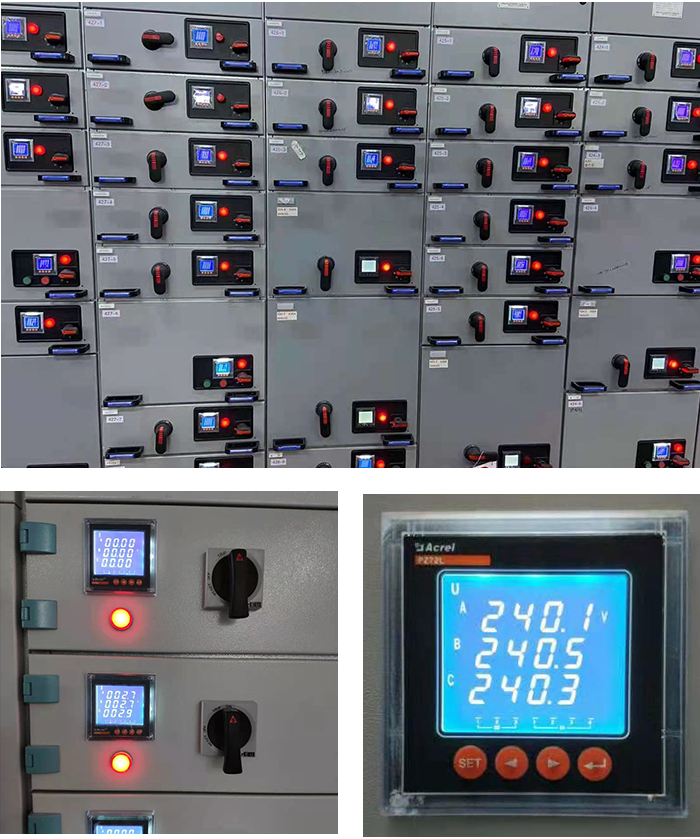

2、把仪表插入配电盘仪表孔中，插入仪表后，用卡扣固定安装。现场安装图

五、应用组网图

六、功能

该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。七、应用范围安科瑞PZ系列交流检测仪表适用于高、低压电力系统中需要检测电力参数的场合。八、订货范例具体型号：PZ72-E4/C技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。通讯协议：RS485接口 Modbus/RTU协议辅助电源：AC/DC220V
