价格:
￥100.00/个
品牌:中大
材质:铸钢
驱动方式:电动
起订:1个
供应:100个
发货:7天内
立即购买
|
材质
|
铸钢
|
|
驱动方式
|
电动
|
|
性能
|
不阻塞
|
|
用途
|
管道泵
|
|
原理
|
离心泵
|
|
泵轴位置
|
卧式
|
|
品牌
|
中大
|
|
型号
|
DG型
|

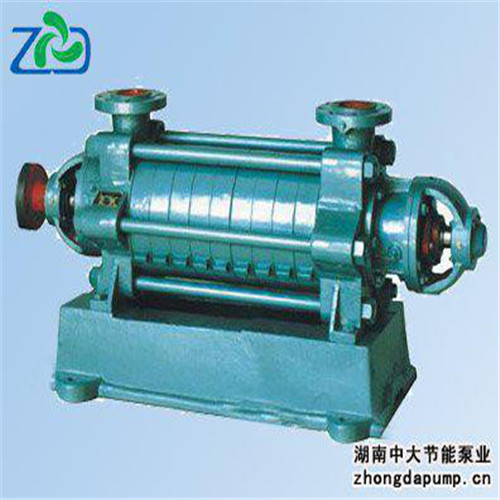

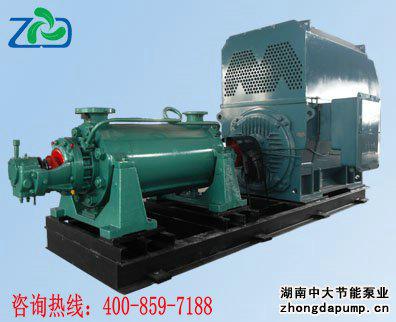

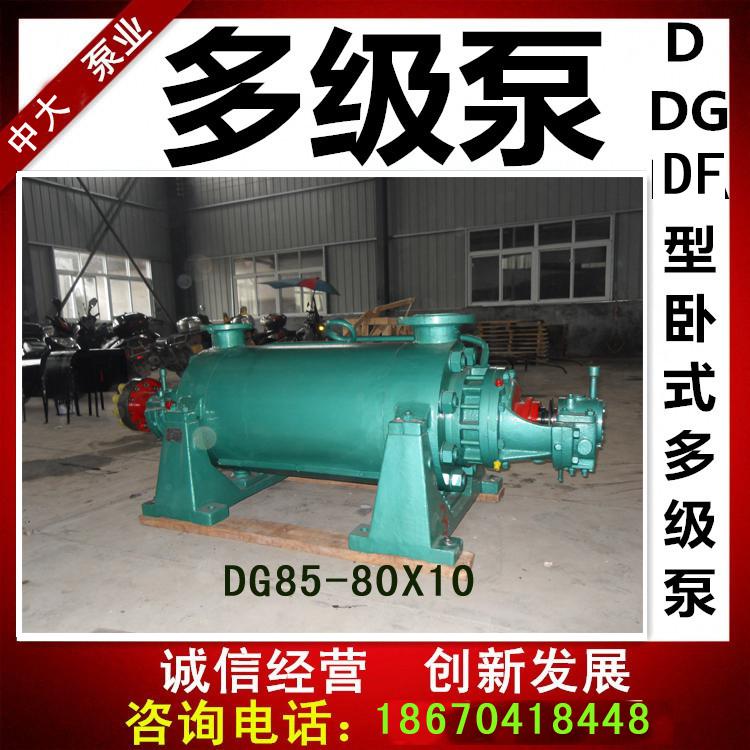

供应长沙多级泵 长沙R泵 长沙D泵 DG次高压多炉级锅给水泵 概 述： 该系列泵系节段式多级离心泵，采用了推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。 DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。 泵的进口允许压力均不超过0.6MPa。 型号意义： DG85-67×3 DG —— 多级锅炉给水泵 85 —— 泵设计点流量为85m3/h 67 —— 泵单级设计点扬程为67m 3 —— 泵的级数为3 性能范围（设计点）： 流量：3.75～185m3/h 扬程：50～684m 结构特点： DG型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。 1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。DG型泵进、出口均垂直向上。 2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。 3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。 4.轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水，起水封、水冷和润滑的作用。DG型泵来源于泵内的压力水或外部供水。DG型泵较多采用机械密封。 旋转方向： 泵通过弹性联轴器由原动机直接驱动。从原动机端看，泵为顺时针方向旋转。
|
零件名称
|
DG
|
备注
|
|
进 水 段
|
HT250或ZG230-450
|
|
|
中 段
|
HT250或ZG230-450
|
|
|
出 水 段
|
HT250或ZG230-450
|
|
|
叶 轮
|
HT250或ZG230-450
|
|
|
导 叶
|
HT250或ZG230-450
|
|
|
轴
|
45
|
不锈钢
|
|
平 衡 盘
|
ZQA19-4
|
铸不锈钢
|
注：材料可根据用户要求选配
