| 材质 | 铸钢 |
|---|---|
| 驱动方式 | 电动 |
| 用途 | 化工泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 双吸式 |
| 原理 | 离心泵 |
| 性能 | 无泄露 |
| 输送介质 | 清水泵 |
| 扬程 | 36（m） |
| 转速 | 2900（r/m） |
| 功率 | 22（kw） |
| 流量 | 80（m3/h） |
| 重量 | 580（kg） |
| 电压 | 380（v） |
| 规格 | 100WFB-B,100WFB-C |
| 品牌 | 华阳 |
| 型号 | 100WFB-B |
主要经营：液下泵; 渣浆泵; 化工泵; 纸浆泵; 多级泵； 离心泵；泵配件。
在市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等领域应用广泛。

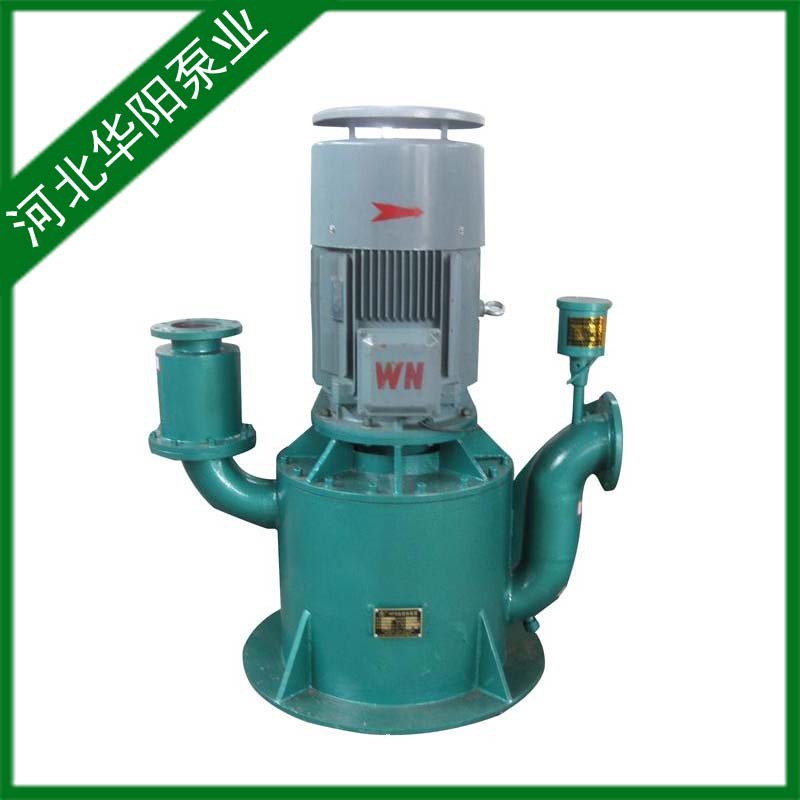

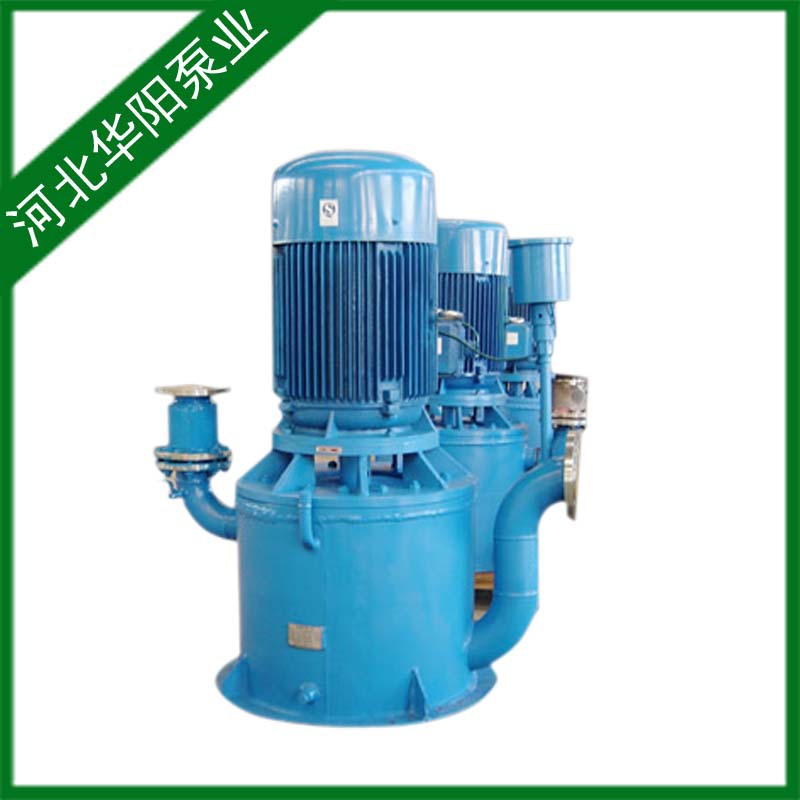

概述
WFB型无密封自控自吸泵具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。各种不同造型多种规格。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。该泵有圆锥型、长方型、防爆型、户外型、推车移动型。可根据现场的安装空间进行选择余地，防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用，推车移动型，将水泵推移到您所需要的任何工作场地。
产品特点
1.该泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。
2.该泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。具有优越的自控功能、可与相关控制系统配套实现高度自动化。
性能参数范围
●转速：2900 r／min，1450r／min ●吸液口径：16～800 mm ●流量：0.75～685 0m3／h
●介质温度：-40℃～180℃ ●扬程：4～130m ●自吸深度：2.5～7 m
●出液口径：10～ 600mm ●环境温度：≤40℃ ●工作压力：≤1.6 MPa
参数表
| 规格型号 | 转速 n r/min | 流量 Q m3/h | 总扬程 H M | 配套功率 Kw | 允许吸深 ≤M | 吸液口径 MM | 出液口径 MM | 整机重量 Kg | ||
| 类别代码 | 材质代号 | 型号 | ||||||||
| 1-4 | T.G.BXG | 65WFB-B | 2900 | 15 | 41 | 11 | 5 | 65 | 50 | 270 |
| 25 | 38 | |||||||||
| 30 | 34 | |||||||||
| 1-5 | T.G.PP.BXG | 65WFB-B1 | 2900 | 20 | 26 | 7.5 | 5 | 65 | 50 | 250 |
| 1-5 | T.G.PP.BXG | 65WFB-BD | 1450 | 10 | 16 | 4 | 5 | 65 | 50 | 230 |
| 12 | 14 | |||||||||
| 15 | 13 | |||||||||
| 1-4 | T.G.BXG | 65WFB-C | 2900 | 15 | 58 | 18.5 | 5 | 65 | 50 | 280 |
| 25 | 56 | |||||||||
| 30 | 52 | |||||||||
| 1-4 | T.G.BXG | 65WFB-C1 | 2900 | 22 | 45 | 15 | 5 | 65 | 50 | 265 |
| 1-5 | T.G.PP.BXG | 65WFB-C2 | 2900 | 7.5 | 19 | 4 | 5 | 65 | 50 | 240 |
| 12.5 | 18 | |||||||||
| 15 | 17 | |||||||||
| 1-4? | T.G.BXG | 65WFB-E | 2900 | 15 | 82 | 30 | 5 | 65 | 50 | 450 |
| 25 | 80 | |||||||||
| 30 | 78 | |||||||||
| 1-4 | T.G.BXG | 65WFB-E1 | 2900 | 21 | 64 | 18.5 | 5 | 65 | 50 | 340 |
| 20 | 55 | |||||||||
| 1-5 | T.G.PP.BXG | 65WFB-E2 | 2900 | 7.5 | 27.5 | 7.5 | 5 | 65 | 50 | 280 |
| 12.5 | 26 | |||||||||
| 15 | 24.5 | |||||||||
| 1-4 | T.G.BXG | 65WFB-F | 2900 | 15 | 127 | 45 | 5 | 65 | 50 | 485 |
| 25 | 125 | |||||||||
| 30 | 123 | |||||||||
| 1-4 | T.G.BXG | 65WFB-F1 | 2900 | 18 | 108 | 45 | 5 | 65 | 50 | 485 |
| 21.5 | 95 | |||||||||
| 23.5 | 85 | |||||||||
| 1-4 | T.G.BXG | 65WFB-F2 | 2900 | 7.5 | 38 | 7.5 | 5 | 65 | 50 | 270 |
| 12.5 | 37 | |||||||||
| 15 | 36 | |||||||||
| 1-4 | T.G.BXG | 65WFB-F3 | 2900 | 7 | 34 | 5.5 | 5 | 65 | 50 | 260 |
| 9 | 30 | |||||||||
| 12 | 26 | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-A | 2900 | 30 | 28 | 11 | 6 | 80 | 65 | 380 |
| 50 | 26 | |||||||||
| 60 | 24 | |||||||||
| 70 | 20 | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-AD | 2900 | 15 | 11.5 | 4 | 4 | 80 | 65 | 305 |
| 25 | 11 | |||||||||
| 30 | 10.5 | |||||||||
| 38 | 9 | |||||||||
| 2-4 | T.G.BXG | 80WFB-B | 2900 | 40 | 40 | 15 | 5 | 80 | 65 | 395 |
| 50 | 38 | |||||||||
| 60 | 35 | |||||||||
| 65 | 28 | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-BD | 1450 | 15 | 15 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 14 | |||||||||
| 30 | 13 | |||||||||
| 35 | 11 | |||||||||
| 2-4 | T.G.BXG | 80WFB-C | 2900 | 30 | 59 | 22 | 5 | 80 | 65 | 460 |
| 50 | 55 | |||||||||
| 60 | 52 | |||||||||
| 2-4 | T.G.BXG | 80WFB-C1 | 2900 | 45 | 38 | 15 | 5 | 80 | 65 | 400 |
| 规格型号 | 转速 n r/min | 流量 Q m3/h | 总扬程 H M | 配套功率 Kw | 允许吸深 ≤M | 吸液口径 MM | 出液口径 MM | 整机重量 Kg | ||
| 类别代码 | 材质代号 | 型号 | ||||||||
| 2-4 | T.G.PP.BXG | 80WFB-C2 | 2900 | 15 | 19 | 7.5 | 5 | 80 | 65 | 320 |
| 25 | 18 | |||||||||
| 30 | 17 | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-CD | 1450 | 21 | 14 | 5.5 | 5 | 80 | 65 | 340 |
| 25 | 12 | |||||||||
| 2-4 | T.G.BXG | 80WFB-E | 2900 | 30 | 84 | 37 | 5 | 80 | 65 | 480 |
| 50 | 80 | |||||||||
| 60 | 76 | |||||||||
| 2-4 | T.G.BXG | 80WFB-E1 | 2900 | 30 | 60 | 18.5 | 5 | 80 | 65 | 400 |
| 40? | 50? | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-E2 | 2900 | 15 | 27 | 11 | 5 | 80 | 65 | 380 |
| 25 | 26 | |||||||||
| 30 | 24 | |||||||||
| 2-4 | T.G.PP.BXG | 80WFB-E3 | 2900 | 20 | 22 | 5.5 | 5 | 80 | 65 | 300 |
| 22 | 18 | |||||||||
| 2-4 | T.G.BXG | 80WFB-F | 2900 | 30 | 128 | 55 | 5 | 80 | 65 | 580 |
| 50 | 120 | |||||||||
| 60 | 110 | |||||||||
| 2-4 | T.G.BXG | 80WFB-F1 | 2900 | 26 | 103 | 45 | 5 | 80 | 65 | 530 |
| 30 | 95 | |||||||||
| 40 | 80 | |||||||||
| 2-4 | T.G.BXG | 80WFB-F2 | 2900 | 15 | 38 | 11 | 5 | 80 | 65 | 380 |
| 25 | 36 | |||||||||
| 30 | 35 | |||||||||
| 2-4 | T.G.BXG | 80WFB-F3 | 2900 | 21 | 34 | 11 | 5 | 80 | 65 | 380 |
| 23 | 30 | |||||||||
| 26 | 26 | |||||||||
| 2-4 | T.G.PP.BXG | 100WFB-A | 2900 | 60 | 30 | 18.5 | 5 | 100 | 80 | 560 |
| 100 | 26 | |||||||||
| 110 | 22 | |||||||||
| 120 | 20 | |||||||||
| 2-4 | T.G.PP.BXG | 100WFB-AD | 1450 | 30 | 12 | 7.5 | 5 | 100 | 80 | 450 |
| 40 | 11 | |||||||||
| 50 | 10 | |||||||||
| 60 | 9 | |||||||||
| 2-4 | T.G.BXG | 100WFB-B | 2900 | 60 | 40 | 22 | 5 | 100 | 80 | 580 |
| 80 | 36 | |||||||||
| 100 | 32 | |||||||||
| 120 | 28 | |||||||||
| 2-4 | T.G.PP.BXG | 100WFB-BD | 1450 | 30 | 15 | 11 | 5 | 100 | 80 | 520 |
| 40 | 14 | |||||||||
| 50 | 13 | |||||||||
| 68 | 11 | |||||||||
| 2-4 | T.G.BXG | 100WFB-C | 2900 | 45 | 55 | 37 | 5 | 100 | 80 | 630 |
| 80 | 48 | |||||||||
| 100 | 45 | |||||||||
| 2-4 | T.G.BXG | 100WFB-C1 | 2900 | 75 | 40 | 30 | 5 | 100 | 80 | 605 |
| 85 | 35 | |||||||||
| 2-4 | T.G.BXG | 100WFB-C2 | 2900 | 40 | 20 | 11 | 5 | 100 | 80 | 520 |
| 50 | 19 | |||||||||
| 60 | 18 | |||||||||
| 2-4 | T.G.PP.BXG | 100WFB-C3 | 2900 | 40 | 16 | 7.5 | 5 | 100 | 80 | 500 |
