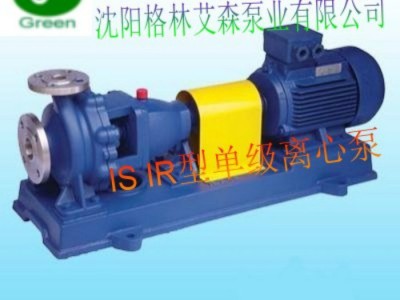

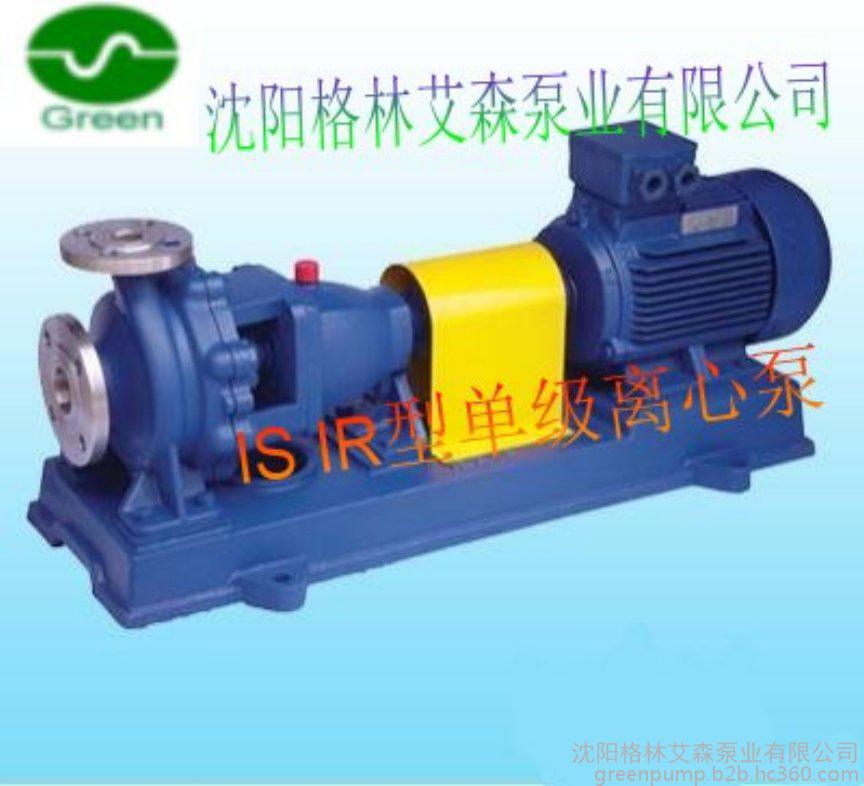

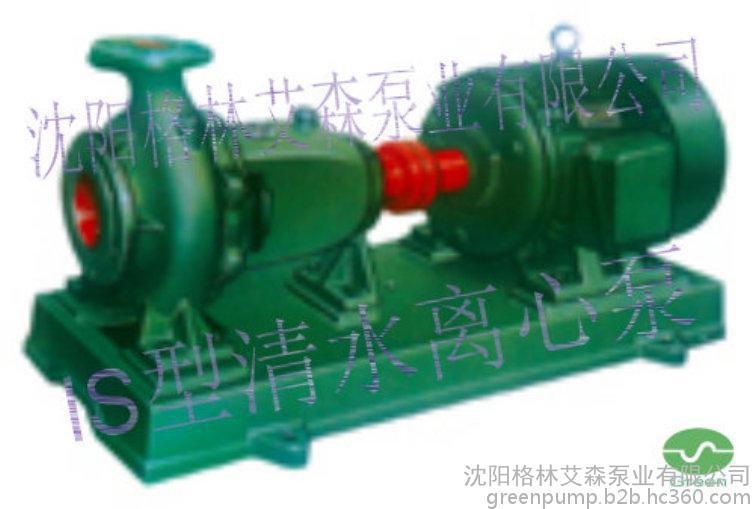

IS、IR型单级离心泵

概述

lS、IR型单级离心泵是根据国际标准IS02858所规定的性能和尺寸设计制造。

结构

本系列泵为卧式、轴向吸入单级、单吸蜗壳式离心泵。

1泵的标准性能采用IS02858—1975(E)。

2机械密封和软填料空腔尺寸采用IS03069—1974(E)。

3底座组装尺寸采用IS03661—1977。

4泵体进出口法兰尺寸采用IS02084。

5后开门结构不需拆管路系统，即可拆卸转子部件进行检修。

6泵出1：3及其管线位于泵脚中间的正上方，泵体受力均匀振动小、噪音低。

7二种额定转数。允许在不高于3300 r／min以下的转数范内围升速或降速运行。

用途

IS、IR系列泵适用输送不含固体颗粒，物理化学性质类似水的液体，用于工厂、矿山、城市给排水、农田排灌、加热和冷却、增压系统。用户订货可提出改变材质、匹配标准型或简易型机械密封，用于化工、化纤、冶金、医药、造纸、石油化工、酿造等行业。

材料

泵体………铸铁 泵盖………铸铁 泵轴………**碳素钢 叶轮………铸铁 密封环………铸铁

性能范围

流量：Q=3～200m3／h 扬程：H=5～420m lS系列介质温度不高于80℃

IR系列介质温度不高于150℃

型号意思

IS(IR)65—50—160 A(J)

(J)：机械密封，A：可更换不同外径叶轮，160：叶轮名径直径(mm)， 50出口直径(mm)，65入口直径(mm)，

IR：单级单吸热水离心泵，IS：单级单吸清水离心泵。
