| 材质 | 铸铁 |
|---|---|
| 进出口径 | 100 |
| 类型 | 循环泵 |
| 流量 | 100 |
| 排出口径 | 100（mm） |
| 驱动方式 | 电动 |
| 吸入口径 | 100（mm） |
| 扬程 | 50 |
| 用途 | 清水泵 |
| 原理 | 离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 东工 |
| 型号 | ISW100-200 |
| 加工定制 | 是 |
一、ISW型卧式管道离心泵产品概述：
ISW型卧式离心泵根 据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和管道离心泵标准JB/T53058-93进行设计制造的高效节 能产品。ISW型卧式离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是 目前标准定型推广产品。
二、ISW型卧式管道离心泵产品特点:
??1、运行平稳：泵轴的同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
??2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
??3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
??4、故障率低：结构简单合理，关键部分采用配套，整机无故障工作时间大大提高。
??5、维修方便：更换密封、轴承、简易方便。
??6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
??7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
??8、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
??9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
? 10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。
三、ISW型卧式管道离心泵工作条件：
1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

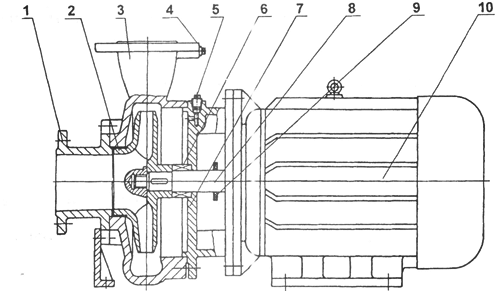

四、ISW型卧式管道离心泵结构图：
