输送介质	热水泵
结构原理	喷射泵
重量	5800（kg）
电压	380（V）
功率	90（kw）
规格	DG85-67*3
是否跨境货源	否
材质	铸铁
级数	多级
流量	85（m3/h）
排出口径	150（mm）
汽蚀余量	4.0（m）
驱动方式	电动
吸入口径	150（mm）
性能	高压
扬程	201（m）
用途	离心泵
泵轴位置	卧式
叶轮数目	3
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
品牌	东方
型号	DG85-67*3
加工定制	否

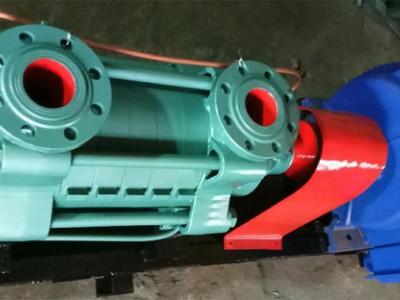

DG85-67*3卧式多级离心泵
??DG85-67系列型泵系单吸、多级、节段式离心清水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。

1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。DG型泵进、出口均垂直向上。

2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。

4.轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水，起水封、水冷和润滑的作用。DG型泵来源于泵内的压力水或外部供水。DG型泵较多采用机械密封。

旋转方向
??从电机端看，泵为顺时针方向旋转。
??主要零件材质
??泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。
??成套范围
??成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。

泵的安装

除一般安装要求外，对于卧式泵应使泵的轴心线和电机轴心线在同一水平直线上。对于立式泵则要求泵的轴心和电机轴心线在同一垂直线上。

1安装前的准备工作

（1）检查泵和电动机，确实没有损坏，泵内也无异物业；

（2）准备好工具和起重机械；

（3）检查设备基础设施；

2安装顺序

（1）清除底上油腻和污物，把底座放在预先埋好的地脚螺钉上，底座下垫有成对契子公司；

（2）用水平仪检查泵座的水平度

（3）用水泥浇灌地脚螺栓孔眼和泵座内腔使之充满；

（4）水泥浆完全硬化后，拧紧地脚螺栓的螺母；

（5）仔细清除泵座的支持平面，再次检查水平，清除水泵及电机脚夫平面，并把水泵和电机放到泵座上去吧

（6）连接吸入和吐出管路后，应检查泵轴和电机国的同心度；

（7）脱气管一端接在进口接管处，一端接在冷凝器上部分；

（8）水封水可以从吐出管路的逆止阀门后装置旁路管道引入；

3安装管道时一定考虑下列各项

（1）管道应有它自己的支架，以免所有重量压在泵上；

（2）吸入管道应完密封，进行0.2MPA的水压试验吸入管路的形状应避免成气囊；

（3）吸入管路内水流速度应等于或小于0.2M/s。吸入管路不要过长，但应尽量避免急剧的转弯，不允许安闸阀；
