| 材质 | 铸铁 |
|---|---|
| 功率 | 4 |
| 级数 | 单级 |
| 性能 | 不阻塞 |
| 扬程 | 24 |
| 转速 | 2900 |
| 品牌 | 长沙东方 |
| 型号 | ISG65-160(I)B |
管道泵ISG65-160(I)B 泵壳泵盖 机封 配件 长沙供应

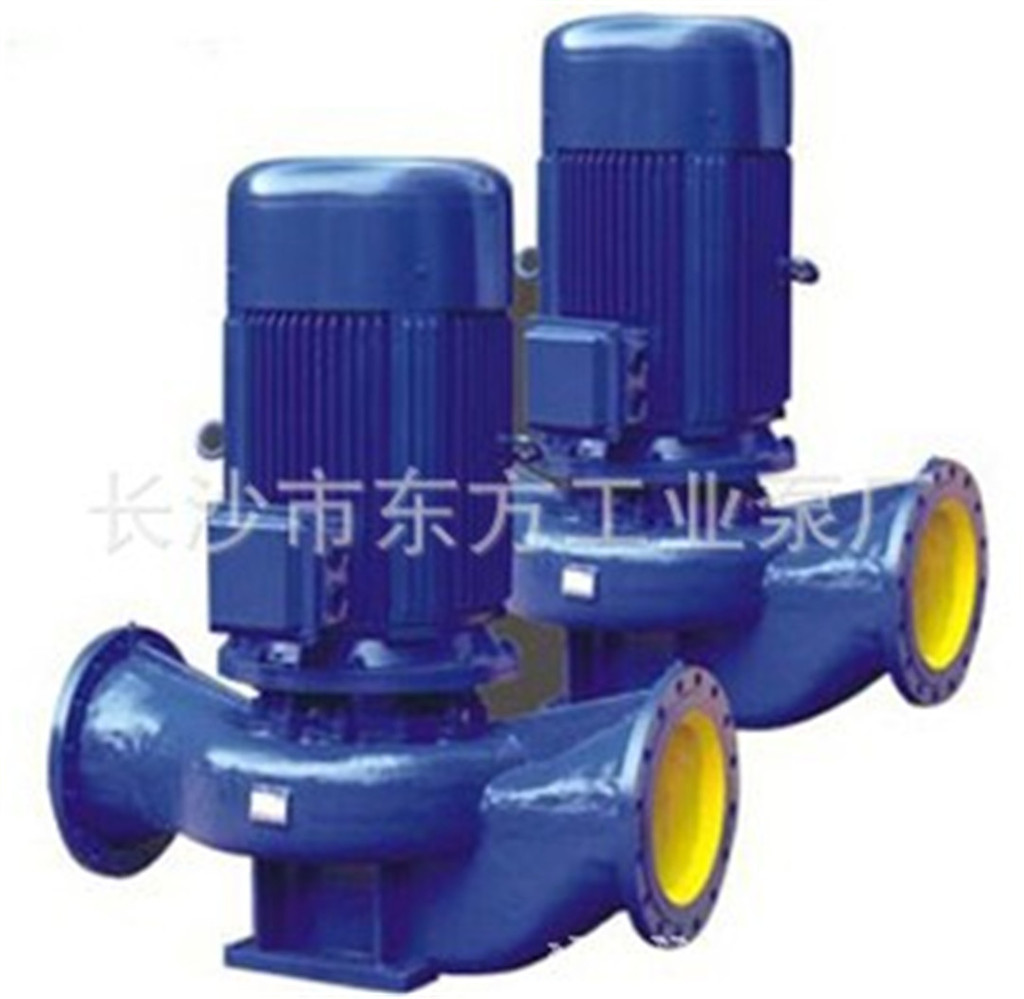

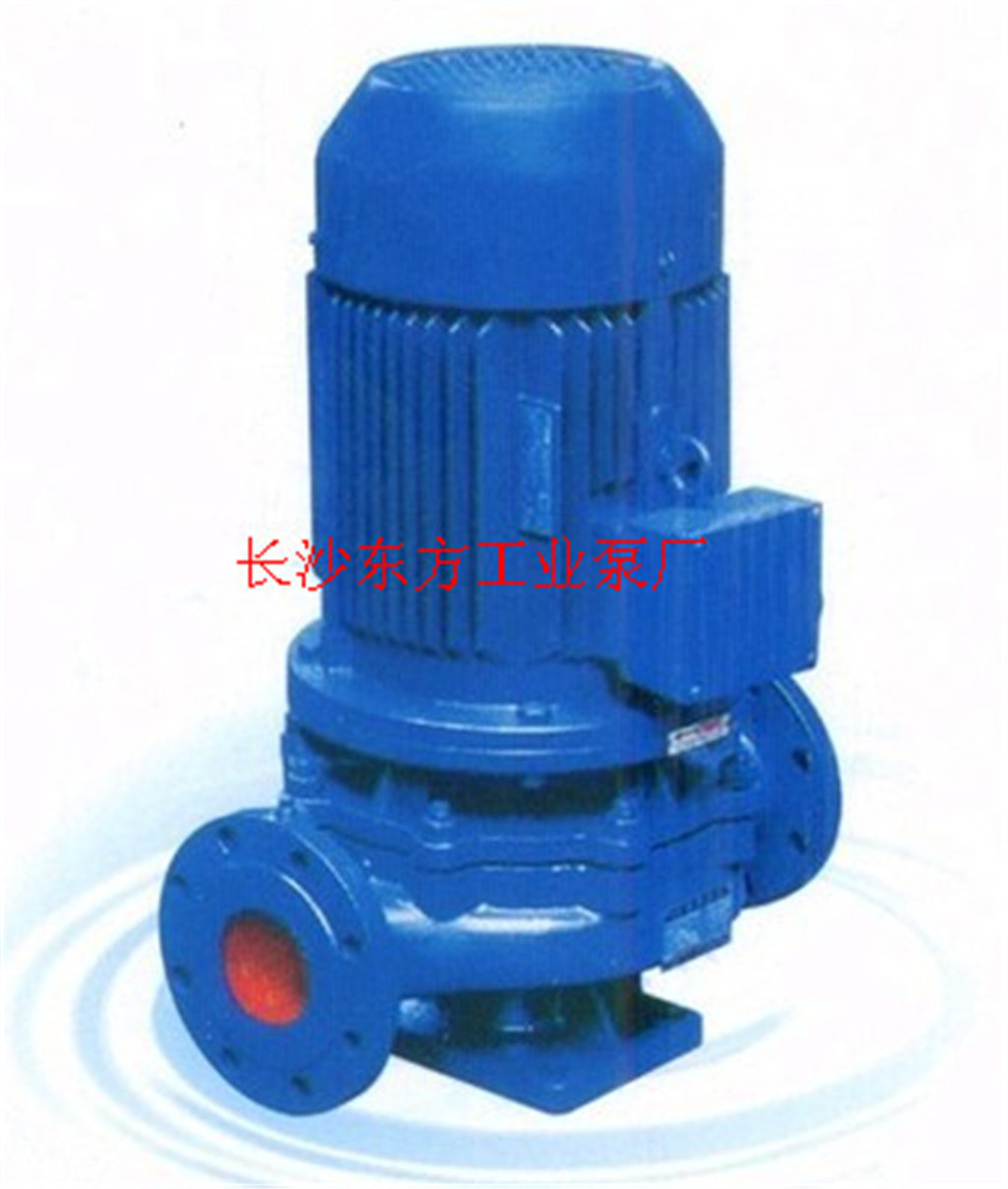

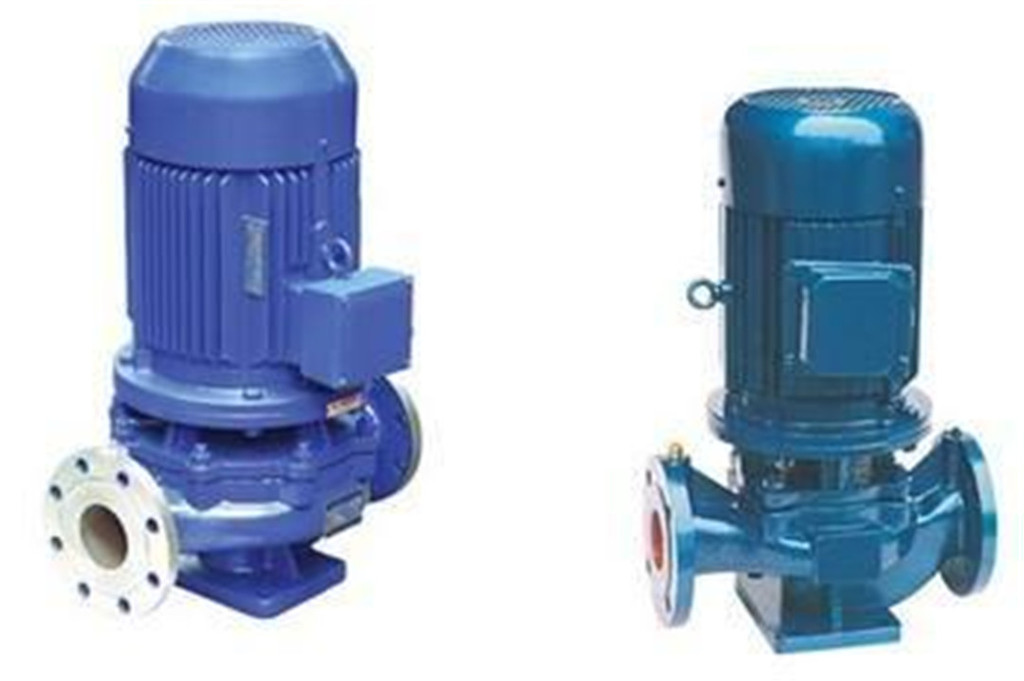

立式管道离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度至高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
ISG型系列-产品用途
1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。

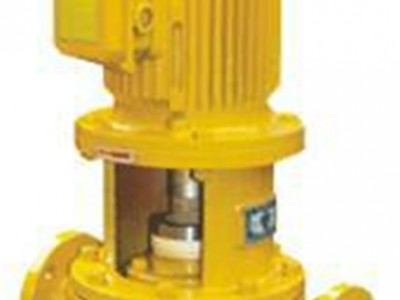

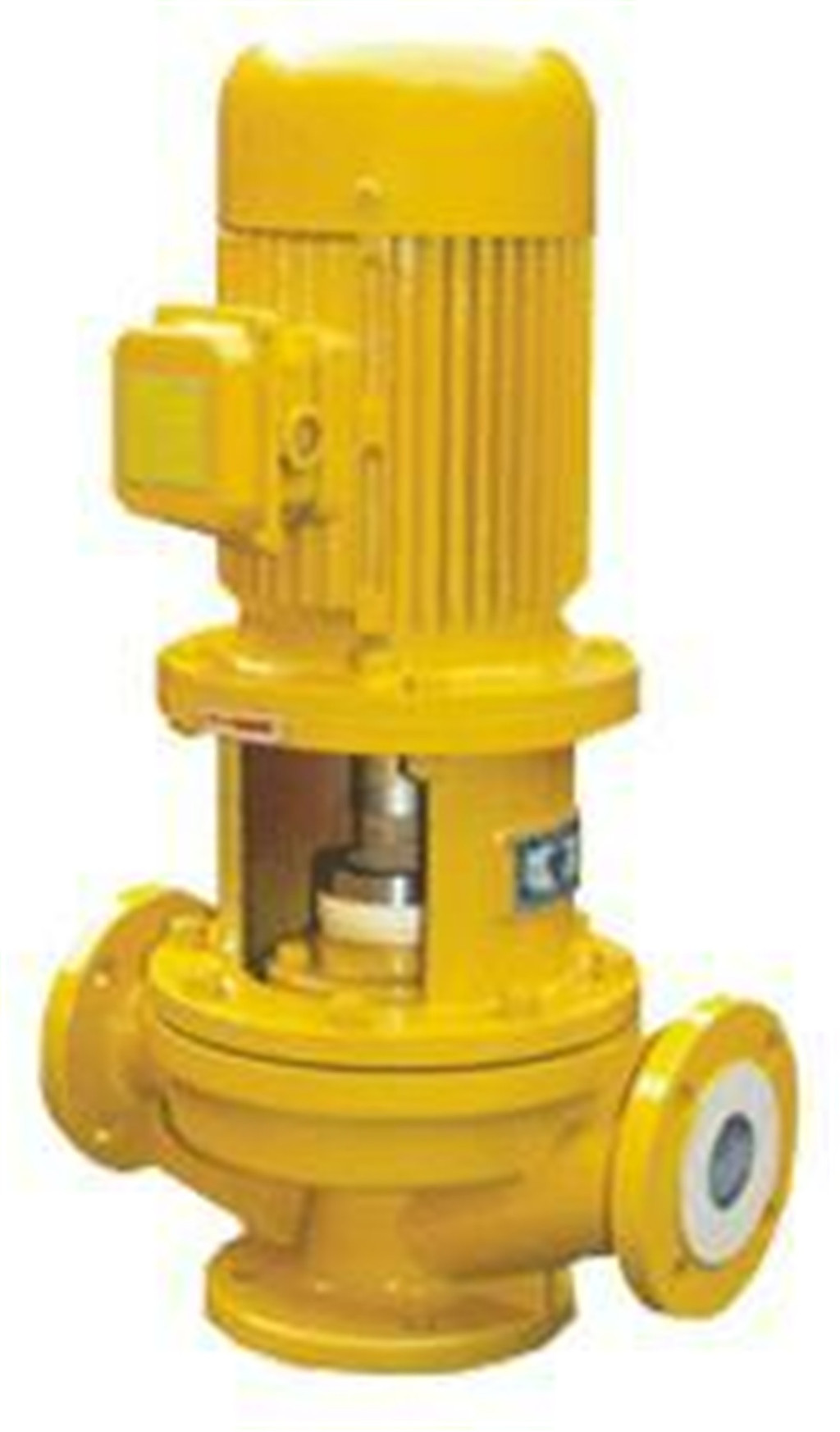

3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃
| 型号 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| m3/h | L/s | m | % | r/min | kw | m | kg | |
| 65-100 | 17.5 | 4.86 | 13.7 | 67 | 2900 | 1.5 | 2.5 | 46 |
| 25 | 6.94 | 12.5 | 69 | |||||
| 32.5 | 9.03 | 10.5 | 69 | |||||
| 65-100A | 15.6 | 4.3 | 11 | 65 | 2900 | 1.1 | 2.5 | 41 |
| 22.3 | 6.19 | 10 | 67 | |||||
| 29 | 8.1 | 8.4 | 68 | |||||
| 65-125 | 17.5 | 4.86 | 21.5 | 60 | 2900 | 3 | 2.5 | 58 |
| 25 | 6.94 | 20 | 68 | |||||
| 32.5 | 9.03 | 18 | 67 | |||||
| 65-125A | 15.6 | 4.33 | 17 | 58 | 2900 | 2.2 | 2.5 | 49 |
| 22.3 | 6.19 | 16 | 66 | |||||
| 29 | 8.1 | 14.4 | 65 | |||||
| 65-160 | 17.5 | 4.86 | 34.4 | 54 | 2900 | 4 | 2.5 | 75 |
| 25 | 6.94 | 32 | 63 | |||||
| 32.5 | 9.03 | 27.5 | 60 | |||||
| 65-160A | 16.4 | 4.56 | 30 | 54 | 2900 | 4 | 2.5 | 75 |
| 23.4 | 6.5 | 28 | 62 | |||||
| 30.4 | 8.44 | 24 | 59 | |||||
| 65-160B | 15 | 4.17 | 26 | 58 | 2900 | 3 | 2.5 | 63 |
| 21.6 | 6 | 24 | ||||||
| 28 | 7.78 | 20.6 | ||||||
| 65-200 | 17.5 | 4.86 | 52.7 | 49 | 2900 | 7.5 | 2.5 | 107 |
| 25 | 6.94 | 50 | 58 | |||||
| 32.5 | 9.03 | 45.5 | 59 | |||||
| 65-200A | 16.4 | 4.56 | 46.4 | 48 | 2900 | 7.5 | 2.5 | 107 |
| 23.5 | 6.53 | 44 | 57 | |||||
| 30.5 | 8.47 | 40 | 58 | |||||
| 65-200B | 15.2 | 4.22 | 40 | 55 | 2900 | 5.5 | 2.5 | 100 |
| 21.8 | 6.06 | 38 | ||||||
| 28.3 | 7.86 | 34.5 | ||||||
| 65-250 | 17.5 | 4.86 | 82 | 39 | 2900 | 15 | 2.5 | 180 |
| 25 | 6.94 | 80 | 50 | |||||
| 32.5 | 9.03 | 76.5 | 52 | |||||
| 65-250A | 16.4 | 4.56 | 71.5 | 39 | 2900 | 11 | 2.5 | 170 |
| 23.4 | 6.5 | 70 | 50 | |||||
| 30.5 | 8.47 | 67 | 52 | |||||
| 65-250B | 15 | 4.17 | 61 | 39 | 2900 | 11 | 2.5 | 170 |
| 21.6 | 6 | 60 | 49 | |||||
| 28 | 7.78 | 57.4 | 54 | |||||
| 65-315 | 17.5 | 4.86 | 127 | 32 | 2900 | 30 | 2.5 | 320 |
| 25 | 6.94 | 125 | 40 | |||||
| 32.5 | 9.03 | 122 | 44 | |||||
| 65-315A | 16.6 | 4.61 | 115 | 32 | 2900 | 22 | 2.5 | 255 |
| 23.7 | 6.58 | 113 | 40 | |||||
| 31 | 8.6 | 110 | 44 | |||||
| 65-315B | 15.7 | 4.36 | 103 | 39 | 2900 | 18.5 | 2.5 | 225 |
| 22.5 | 6.25 | 101 | ||||||
| 29.2 | 8 | 98 | ||||||
| 65-315C | 14.4 | 4 | 86 | 38 | 2900 | 15 | 2.5 | 205 |
| 20.6 | 5.72 | 85 | ||||||
| 26.8 | 7.44 | 83 | ||||||
| 65-100(I) | 35 | 9.72 | 13.8 | 67 | 2900 | 3 | 3 | 63 |
| 50 | 13.9 | 12.5 | 73 | |||||
| 65 | 18.1 | 10 | 70 | |||||
| 65-100(I)A | 31.3 | 8.7 | 11 | 66 | 2900 | 2.2 | 3 | 53 |
| 44.7 | 12.4 | 10 | 72 | |||||
| 58 | 16.1 | 8 | 69 | |||||
| 65-125(I) | 35 | 9.72 | 22 | 67 | 2900 | 5.5 | 3 | 99 |
| 50 | 13.9 | 20 | 72.5 | |||||
| 65 | 18.1 | 17 | 70 | |||||
| 65-125(I)A | 31.3 | 8.7 | 17.5 | 66 | 2900 | 4 | 3 | 78 |
| 45 | 12.5 | 16 | 71 | |||||
| 58 | 16.1 | 13.6 | 69 | |||||
| 65-160(I) | 35 | 9.72 | 35 | 63 | 2900 | 7.5 | 3 | 103 |
| 50 | 13.9 | 32 | 71 | |||||
| 65 | 18.1 | 28 | 70 | |||||
| 65-160(I)A | 32.7 | 9.1 | 30.6 | 62 | 2900 | 7.5 | 3 | 103 |
| 46.7 | 13 | 28 | 70 | |||||
| 61 | 16.9 | 24 | 69 | |||||
| 65-160(I)B | 30.3 | 8.4 | 26 | 69 | 2900 | 5.5 | 3 | 87 |
| 43.3 | 12 | 24 | ||||||
| 56.3 | 15.6 | 21 | ||||||
| 65-200(I) | 35 | 9.72 | 53.5 | 55 | 2900 | 15 | 3 | 176 |
| 50 | 13.9 | 50 | 67 | |||||
| 65 | 18.1 | 46 | 68 | |||||
