| 输送介质 | 清水 |
|---|---|
| 级数 | 单级 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 流量 | 1.1---1450（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 无泄露 |
| 扬程 | 7------150（m） |
| 用途 | 管道泵 |
| 原理 | 管道泵 |
| 泵轴位置 | 立式 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | ISG300-300 |
供应ISG300-300、300A、300B卧式单级单吸管道离心泵
工作条件
1、吸入压力≤1.6MPa，或泵系统 高工作压力 ≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
主要用途
1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
产品概述
ISG 系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用 水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
产品特点
1、运行平稳：泵轴的 同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理， 配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承，简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

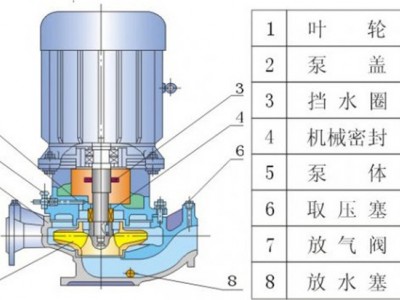

结构图
1、电动机：直接与水泵联接传送动力，采用 电机。
2、泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5、取压塞：可安装压力表直观监控泵的正常高效运行。
6、泵体：压出塞和吸入室采用 水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7、放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8、叶轮：采用 水力模型设计而成，具有高效率，可靠性好等特点。
| 型号 | 流量Q | 扬程 | 0效率 | 电机功率 | 转速 | 必需汽蚀余量 | 重量 | |
| H | η | P | n | (NPAH)r | (Kg) | |||
| (m3/h) | (L/s) | (m) | (%) | (kW) | (r/min) | (m) | ||
| 250-250 | 350 550 650 | 97.2 152.8 180.5 | 22 20 16 | 78 82 81 | 45 | 1,450.00 | 5 | 620 |
| 250-250A | 300 500 600 | 18.3 139 166.7 | 18.3 17 14 | 76 80 80 | 37 | 1,450.00 | 5 | 550 |
| 250-235 | 300 500 600 | 83.3 139 166.7 | 14 12.5 11 | 73 78 70 | 22 | 1,480.00 | 4.5 | 410 |
| 250-300 | 300 500 600 | 83.3 139 166.7 | 22 20 16 | 78 | 37 | 1,480.00 | 4.5 | 550 |
| 250-315 | 350 550 650 | 97.2 152.8 180.5 | 34 32 28 | 76 80 79 | 75 | 1,450.00 | 5.5 | 890 |
| 250-315A | 300 500 600 | 83.3 139 166.7 | 29.5 28 24 | 74 78 77 | 55 | 1,450.00 | 5.5 | 690 |
| 250-315B | 260 450 520 | 72.2 125 144.4 | 25 24 20 | 70 74 72 | 45 | 1,450.00 | 5.5 | 620 |
| 250-400 | 300 500 600 | 83.3 139 166.7 | 54.5 50 39 | 72 | 90 | 1,480.00 | 4.5 | 1,530.00 |
| 型号 | 流量Q | 扬程 | 0效率 | 电机功率 | 转速 | 必需汽蚀余量 | 重量 | |
| H | η | P | n | (NPAH)r | (Kg) | |||
| (m3/h) | (L/s) | (m) | (%) | (kW) | (r/min) | (m) | ||
| 300-235 | 540 720 900 | 150 200 250 | 20.5 18 15.0 | 77 81 74 | 55 | 1,450.00 | 5 | 1,075.00 |
| 300-235A | 450 600 720 | 125 166 200 | 17.2 15 12.5 | 74 79 77 | 45 | 1,450.00 | 5 | 970 |
| 300-235A | 420 | 116.7 | 14.3 | 73 | 45 | 1,450.00 | 5 | 970 |
| 300-235B | 540 650 | 150 181 | 12.8 10.5 | 78 70 | 37 | 1,450.00 | 5 | 925 |
| 300-250 | 540 720 900 | 150 200 250 | 22.5 20 17 | 80 83 84 | 55 | 1,450.00 | 6 | 1,085.00 |
| 300-250A | 450 600 720 | 136 166 200 | 19.5 17 14 | 81 | 45 | 1,450.00 | 6 | 980 |
| 300-300 | 540 720 900 | 150 200 250 | 32 28 23 | 82 | 75 | 1,480.00 | 5 | 1,230.00 |
| 300-300A | 450 600 720 | 125 166 200 | 27.5 24 20 | 80 | 75 | 1,480.00 | 5 | 1,095.00 |
| 300-300B | 420 540 650 | 116.7 150 181 | 24 21 17 | 78 | 55 | 1,480.00 | 5 | 980 |
| 300-315 | 540 720 900 | 150 200 250 | 35 32 26 | 84 | 90 | 1,480.00 | 4.5 | 1,350.00 |
| 300-315A | 460 650 800 | 127.8 180 222 | 31.5 28 23.5 | 80 | 75 | 1,480.00 | 4.5 | 1,240.00 |
| 300-315B | 420 580 700 | 116.7 161 194 | 27 24 20.0 | 78 | 55 | 1,480.00 | 4.5 | 1,100.00 |
| 300-380 | 480 720 900 | 133.3 200 250 | 48 44 34 | 84 | 132 | 970 | 5 | 1,900.00 |
| 300-380A | 444 666 833 | 123.3 185 231.4 | 41.4 38 30 | 80 | 110 | 970 | 5 | 1,700.00 |
| 300-380B | 400 614 764 | 113.6 170.6 213. 1 | 35 32 35 | 78 | 90 | 970 | 5 | 1,530.00 |
| 300-390 | 540 720 900 | 150 200 250 | 20.5 18 15.5 | 78 81 76 | 55 | 980 | 5 | 1,300.00 |
| 300-390A | 450 600 720 | 126 167 200 | 17.2 15 12.8 | 77 79 75 | 45 | 980 | 5 | 1,220.00 |
| 300-390B | 400 540 650 | 111 150 180 | 14 12.5 11.5 | 74 77 76 | 37 | 980 | 5 | 1,100.00 |
| 300-400 | 450 600 720 | 125 166 200 | 55 50 42.5 | 78 | 110 | 1,480.00 | 5 | 1,500.00 |
| 300-480 | 540 720 900 | 150 200 250 | 31 28 24 | 79 81 80 | 75 | 980 | 5 | 1,500.00 |
| 300-480A | 450 600 720 | 126 166 200 | 27.4 24 20.0 | 78 80 79 | 75 | 980 | 5 | 1,280.00 |
| 300-480B | 400 540 650 | 111 150 180 | 24 21 17 | 79 | 55 | 980 | 5 | 1,180.00 |
