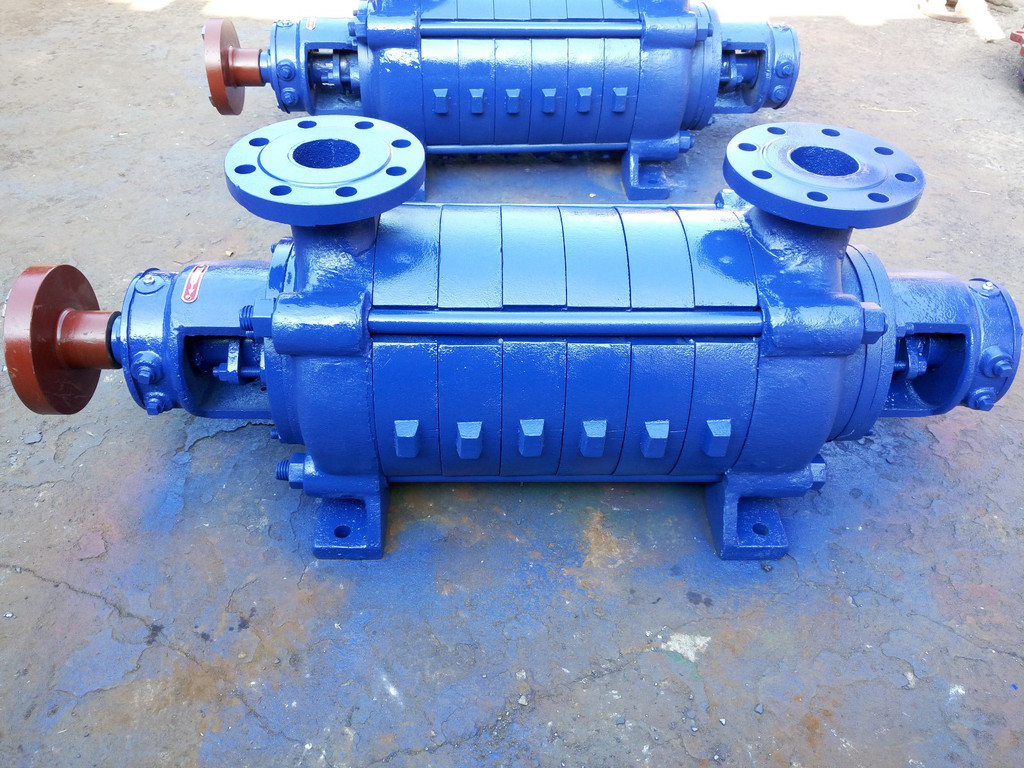

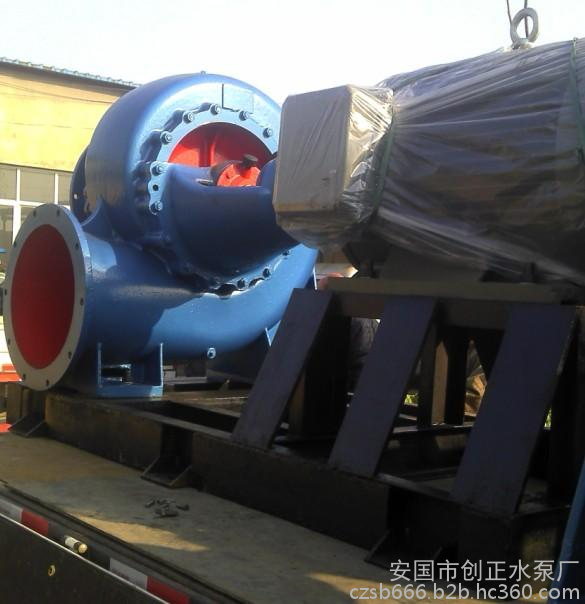

创正 生产批发大流量低扬程离心泵 HW混流泵 农田灌溉水泵 BA清水离心泵 GC多级泵
产品: 浏览次数:834创正 生产批发大流量低扬程离心泵 HW混流泵 农田灌溉水泵 BA清水离心泵 GC多级泵
品牌: 创正
流量: 150(m3/h)
材质: 铸铁
单价: 1790.00元/件
最小起订量: 1 件
供货总量: 188 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-02-17 11:59

详细信息
流量 150(m3/h)
材质 铸铁
电压 380(V)
工作温度 常温
功率 11(kw)
规格 HW混流泵,IS离心泵
级数 单级
进出口径 50-500
排出口径 150(mm)
汽蚀余量 4.5(m)
驱动方式 电动
输送介质 清水泵
吸程 5
吸入口径 150(mm)
性能 其他
扬程 8(m)
用途 其他
转速 960-2900
泵轴位置 卧式
叶轮数目 1
叶轮结构 其他
叶轮吸入方式 单吸式
品牌 其他
型号 HW/IS
系列 灌溉泵系列
结构原理 喷射泵

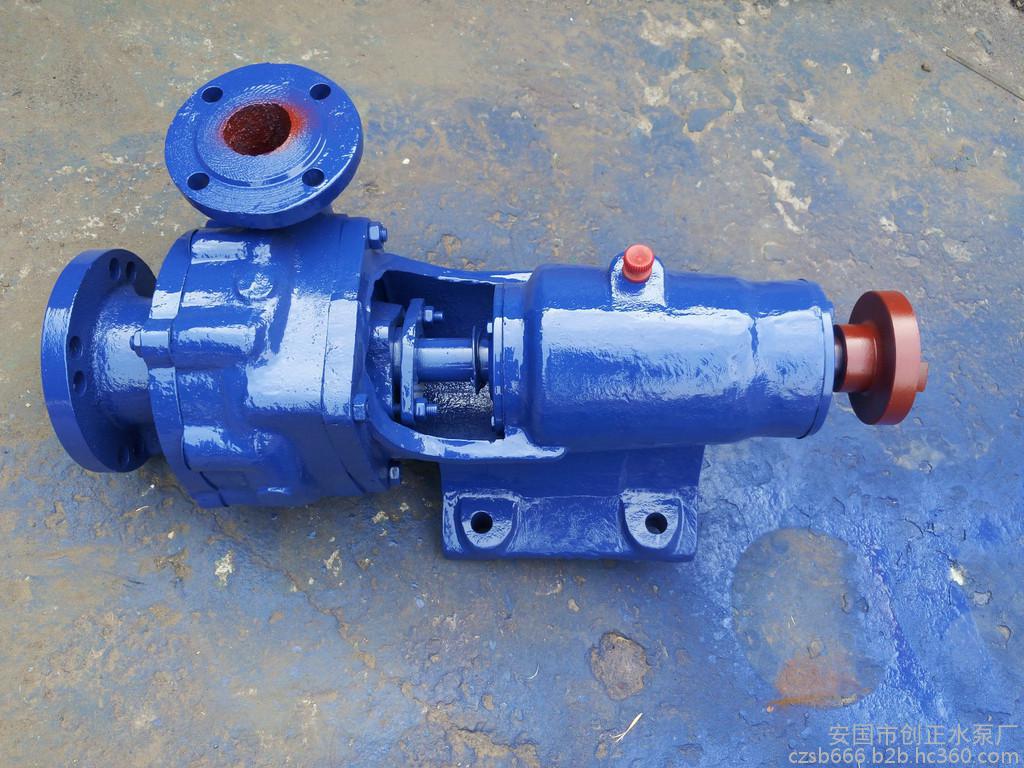

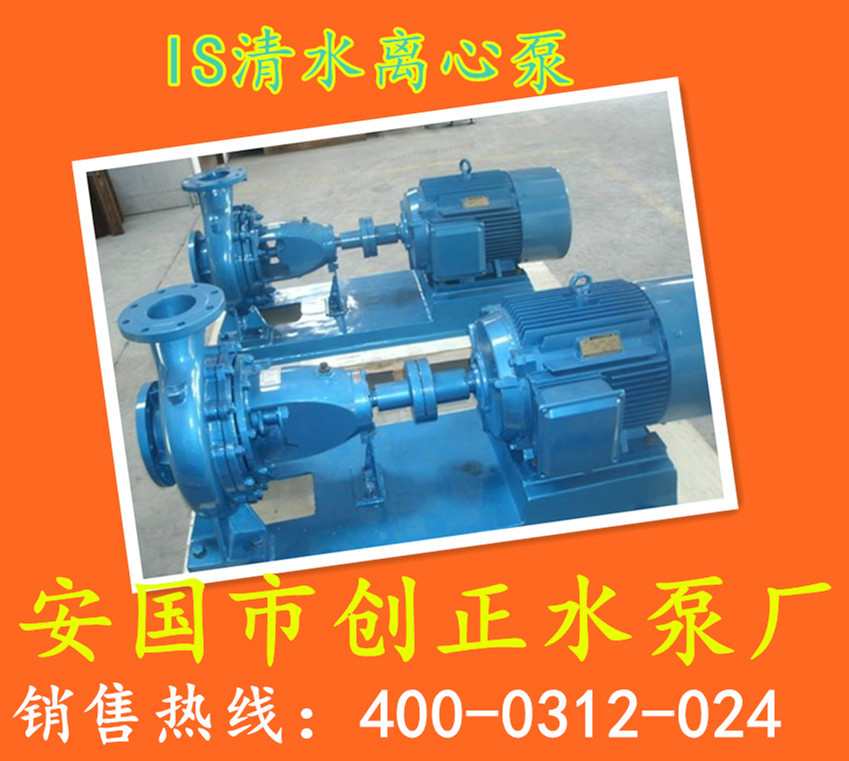

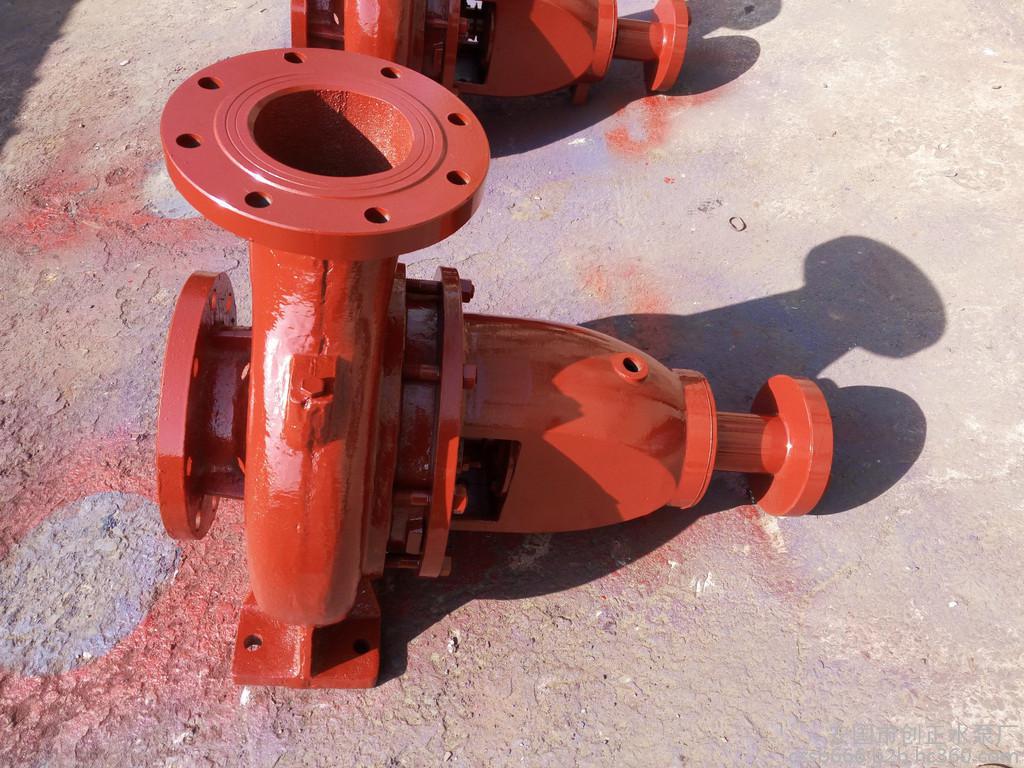

IS清水离心泵 概述


IS清水离心泵 系单级单吸(轴向吸入)离心泵,适用于工业和城市给、排水及农业排灌。供输送80℃以下的清水及物理和化学性质类似清水的液体之用。IS型泵全系列共29种基本型,通过变速和切割叶轮直径可获的153种性能供用户选用。





IS清水离心泵 结构说明


IS清水离心泵 符合**标准GB5662-85等效采用--国际标准ISO2858所规定的标记性能和尺寸。主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。





密封形式


泵的轴向密封为软填料密封和机械密封及橡胶油封三种形式。





使用范围


1、IS型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。


2 、IS卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。


3、IS卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。





零部件分析


1.主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。


2、IS型的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。


3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。


4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。


5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。


6、为避免磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。





型号定义:


IS50-32-125 A


IS=单级单吸卧式管道离心泵


50=吸入口直径(mm)


32=排出口直径(mm)


125=叶轮名义直径(mm)


A=叶轮切割标记undefined
