概述：

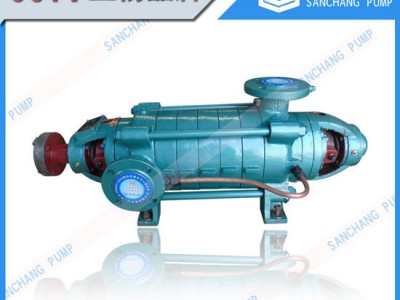

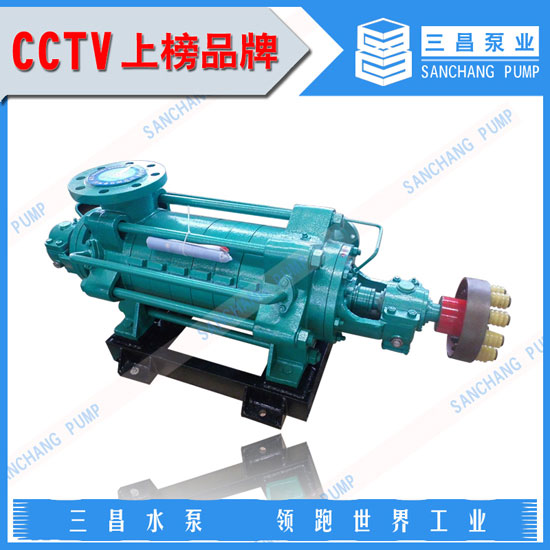

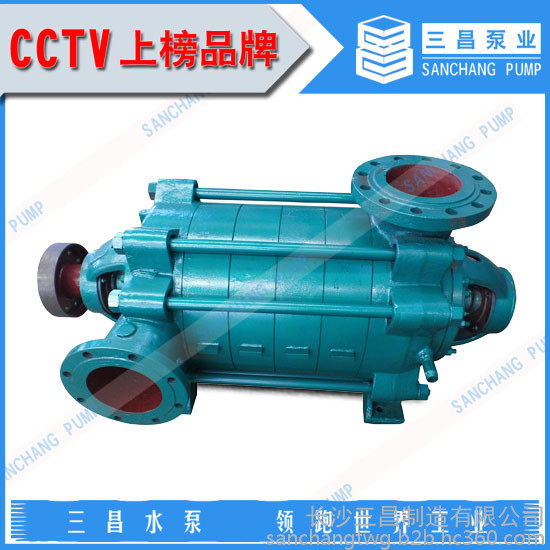

 D型卧式多级离心泵为多级、单吸、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

性能范围：

流量Q：55~100m3/h

扬程H：549~666m

型号说明（示例）：

D85-67*9

“D”－表示单吸多级离心水泵。

“85”－表示泵的流量（m3/h）。

“67”－表示泵的单级扬程（m）。

 “9”－表示级数。

泵启动前检查

A、启动泵前，应先盘动转子，检查转子是否灵活；

B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况；

C、检查全部仪表、阀门及仪器是否正常

D、检查油环位置、油位计的油位是否正常；

e、检查电动机的转向是否与泵的转向一致。

结构型式：

D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

旋转方向：

从电机端向泵看为顺时针方向旋转。

主要零件材质：

泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围：

泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
