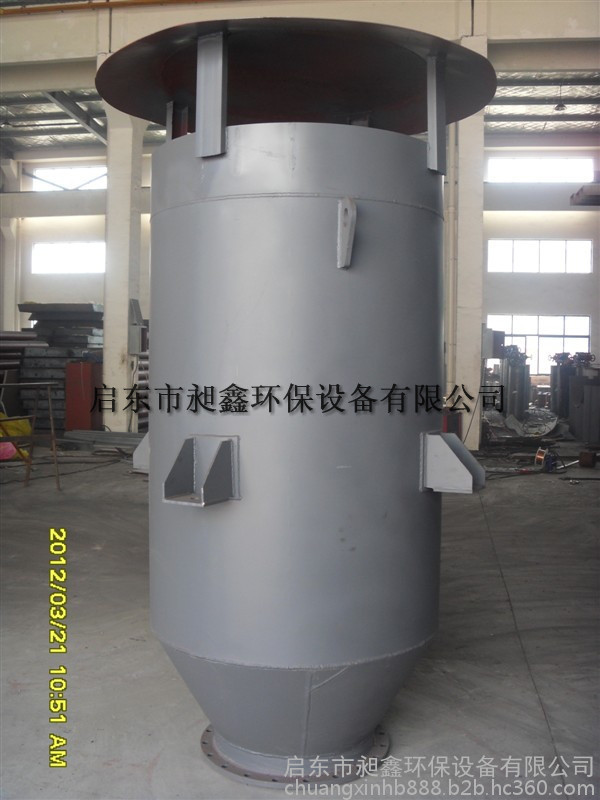

供应批发消音器高炉鼓风机放风阀消声器（JD-GGX-11）消声器图1

供应批发消音器高炉鼓风机放风阀消声器（JD-GGX-11）消声器

2022-01-10 17:0110510已售

价格:￥4800.00/个
品牌:昶鑫环保
产品用途:降噪
产品类型:全新
类型:全新
起订:10000个
供应:10000个

产品用途	降噪
产品类型	全新
产品别名	风机消声器
类型	全新
产地	江苏启东市
功率	5.5KW
用途	风机
滚动体列数	双列
滚道类型	球面滚道
适用行业	风机
品牌	昶鑫环保
型号	JD-GGX
加工定制	是

JD-GGX型高炉鼓风机放风阀消声器

一、结构型式
JD-GGX型高炉鼓风机消声器采用阻抗复合式结构，由喷注段与阻性吸声段组合而成，整个系列可与不同规格的放风阀配套

二、适用范围
JD-GGX型高炉鼓风机消声器主要用于控制高炉鼓风机站放风阀放散气流噪声。本系列适用于300、600、750、1000、1200、1500、2000、2500、3000及4000等炉容的高炉。

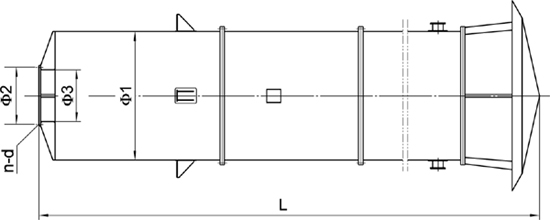

三、规格、性能、外形尺寸

消声器型号	适用风量m3·min-1	适用压力kPa	外形尺寸(mm)		连接管道尺寸(mm)			平均消声量dB	压力损kPa
			Φ1	L	Φ2	螺孔尺寸
						Φ3	nxd
JD-GGX-1	1000	0.17	5500	1900	600	750	20xΦ20	35	15
	1400	0.16
	1500	0.16～0.18
JD-GGX-2	1800	0.14	6000	2200	800	950	24xΦ22	35	15
	2000	压缩比0.35
	2200	0.35
JD-GGX-3	2700	0.16	6500	2500	900	1050	24xΦ22	40	15
	3000	压缩比0.40
JD-GGX-4	3250	0.28	7000	2600	1000	1150	32xΦ24	40	15
	3580	0.28
JD-GGX-5	4250	0.30	8000	2700	1200	1350	40xΦ26	50	15
	4500	压缩比0.40
JD-GGX-6	6000	压缩比0.40	9500	2800	1400	1350	46xΦ26	50	15
JD-GGX-7	8000	压缩比 0.45～0.50	10000	2840	1500	1650	50xΦ28	50	15
